从海响尾蛇导弹系统看中国海红旗7装填细节

在21世纪初期，海红旗7防空导弹曾是解放军海军防空体系的核心力量，承担着舰艇编队末端防御的重任。海红旗7是当年中国海军最先进的防空导弹，八联装筒式发射装置可以单发、也可连发，两发弹连发间隔时间为3秒，可进行四次攻击，是中国第二代驱护舰上的标配防空系统。

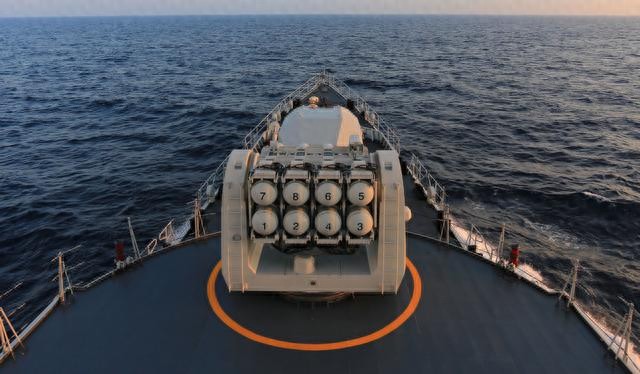

053H3型护卫舰上的海红旗7

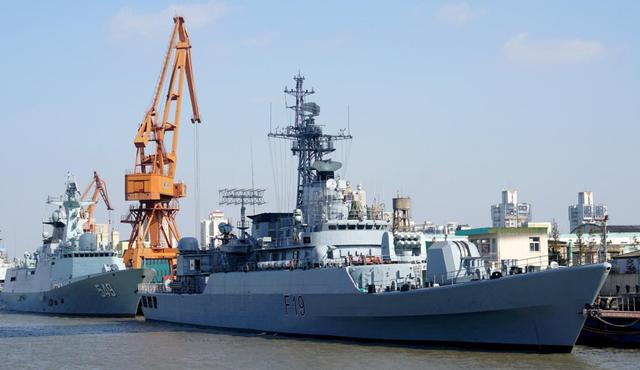

外销孟加拉国的053H3装备的主力防空系统

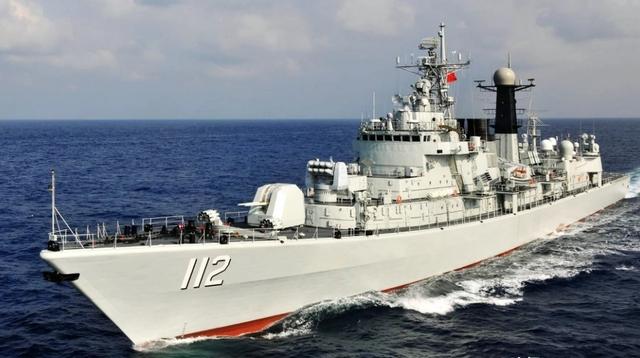

也曾是主力驱逐舰的主力防空系统

上世纪90年代前，舰队防空完全依赖高射炮，面对越南苏-22攻击机的威胁都难以招架。红旗-61的诞生虽填补了空白，但其300公斤弹体仅10公里的射程，在同时期美苏同类装备面前相形见绌 。直到引进法国海响尾蛇技术后，1996年定型的海红旗-7才真正构建起可靠的点防御体系，其87公斤弹体与15公里有效射程，支撑起超过20艘主力舰的防空重任 。

陆军响尾蛇防空系统（仿），也嫁接到军舰上

法国原版的海响尾蛇舰对空导弹，是一种全天候近程舰载防空导弹武器系统，主要用来对付低空、超低空飞机和直升机和攻击。它是由陆用型“响尾蛇”移植到舰上的，其改进型具有反掠海反舰导弹的能力。1980年正式服役。有效射程700至8500米，有效射高为4至3000米，全弹长2.94米，弹径0.156米，全弹质量87千克，最大飞行速度2.3倍音速。战斗部为破片聚焦型，最大杀伤半径8米，采用雷达或红外跟踪，无线电指令制导。

法国原版海响尾蛇

1972年底，法国为装备新型驱逐舰和护卫舰，开始研究舰对空导弹，经过对几种型号的分析对比，1973年海军确定把陆用型“响尾蛇”移植为海用型，称为基本型8B。1974年选定汤姆逊公司为总承包商，签订了第一个合同开始工程研制。1977年底交付第一套发射装置并装舰试验。1979年完成性能鉴定，1980年正式服役。到1981年为止，法国海军与汤姆逊公司共签订了生产14套8B型“海响尾蛇”的合同，至1984年共交付了9套，其中除一套供作战训练用外，其余8套装备了四艘C70型护卫舰、三艘F67型驱逐舰和一艘试验舰。

1980年汤姆逊和马特拉公司与沙特阿拉伯达成了为沙特阿拉伯四艘F 2000吨级驱逐舰研制、装备具有反导弹能力的整体式“海响尾蛇”导弹系统的协议，称为8S型。1984年底交付第一套发射装置。随后法国海军也选中了8S型，要求将尚未交付的5套8B型改为8S型，此外又增订了10套8S型，用于更新已装备的8套8B型和装备两艘航空母舰。1986年第一套8S反导型“海响尾蛇”装舰。

1982年开始，汤姆逊公司在8B和8S整体式“海响尾蛇”的基础上，研制了一种发射装置与指向器分开配置的模块式结构。这种模块式结构的发射装置又分为装载八枚导弹的8MS型和装载四枚导弹的4MS型。它们可装备在200吨级以上的轻型护卫舰上。至1984年止共生产各类导弹1114枚。

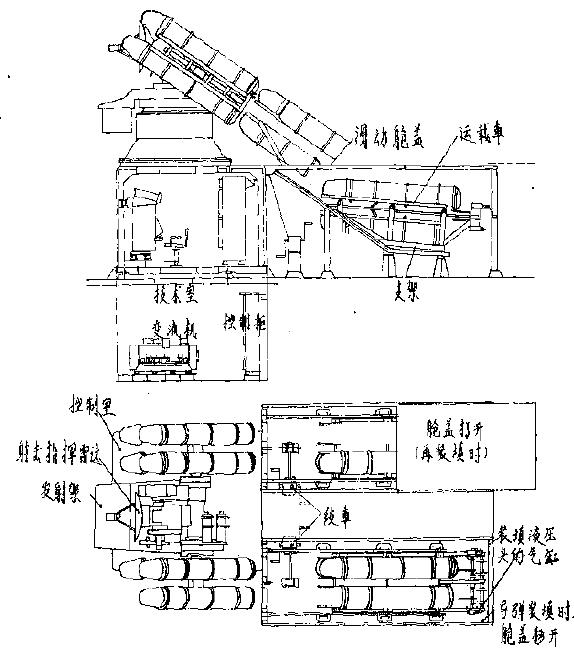

安装在护卫舰及以上级别大型战舰的，是标准的舰载“响尾蛇”系统，包括一座八联装发射架和18枚装在邻接弹库中的再装填导弹。如下图：

独特的装填系统——斜向对准

当然，舰载“响尾蛇”系统也适宜在更小的舰只上使用。为此目的，设计了一个存放8枚导弹（供一次再装填）的小型弹库及一个相应的再装填系统（见下图) 。采用同样的发射架，即连同导弹，总重6.5 吨，占据一个5米直径的半球空间。

小型弹库及装填系统

至于我们改进出来的海红旗7是如何装弹的？请看下图。

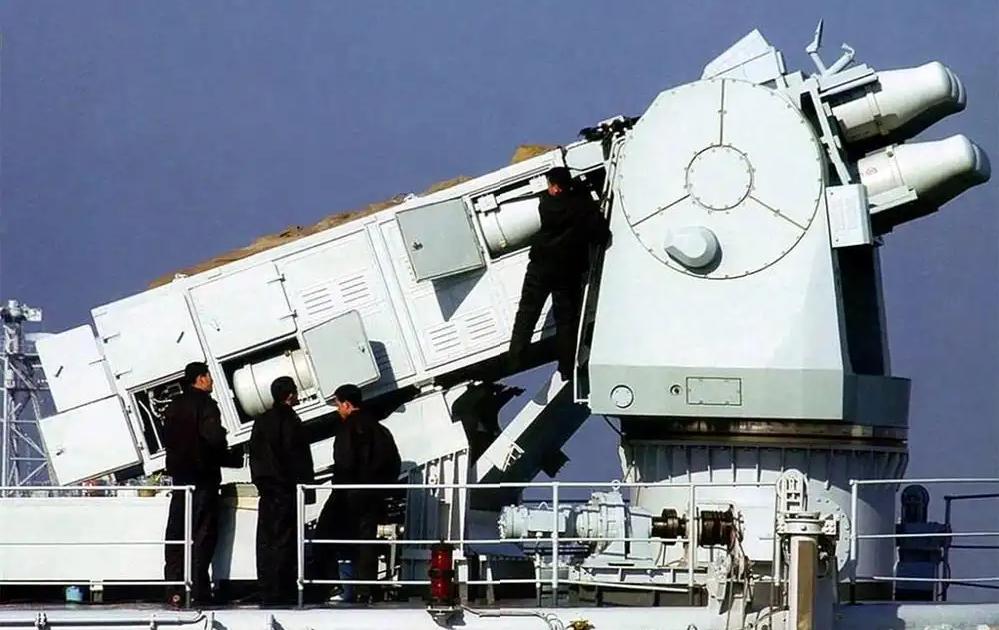

海红旗7再装弹

亲爱的读者，您能看出这是哪型中国军舰吗？
