在户外测试场景中，确保设备输出信号正常至关重要，它直接关系到测试结果的准确性与可靠性。我们以 HTOOL - SL6 手持信号源为例，带领大家学会从以下多个维度进行判断。
一、基于设备自身界面反馈判断
（一）频率与功率显示

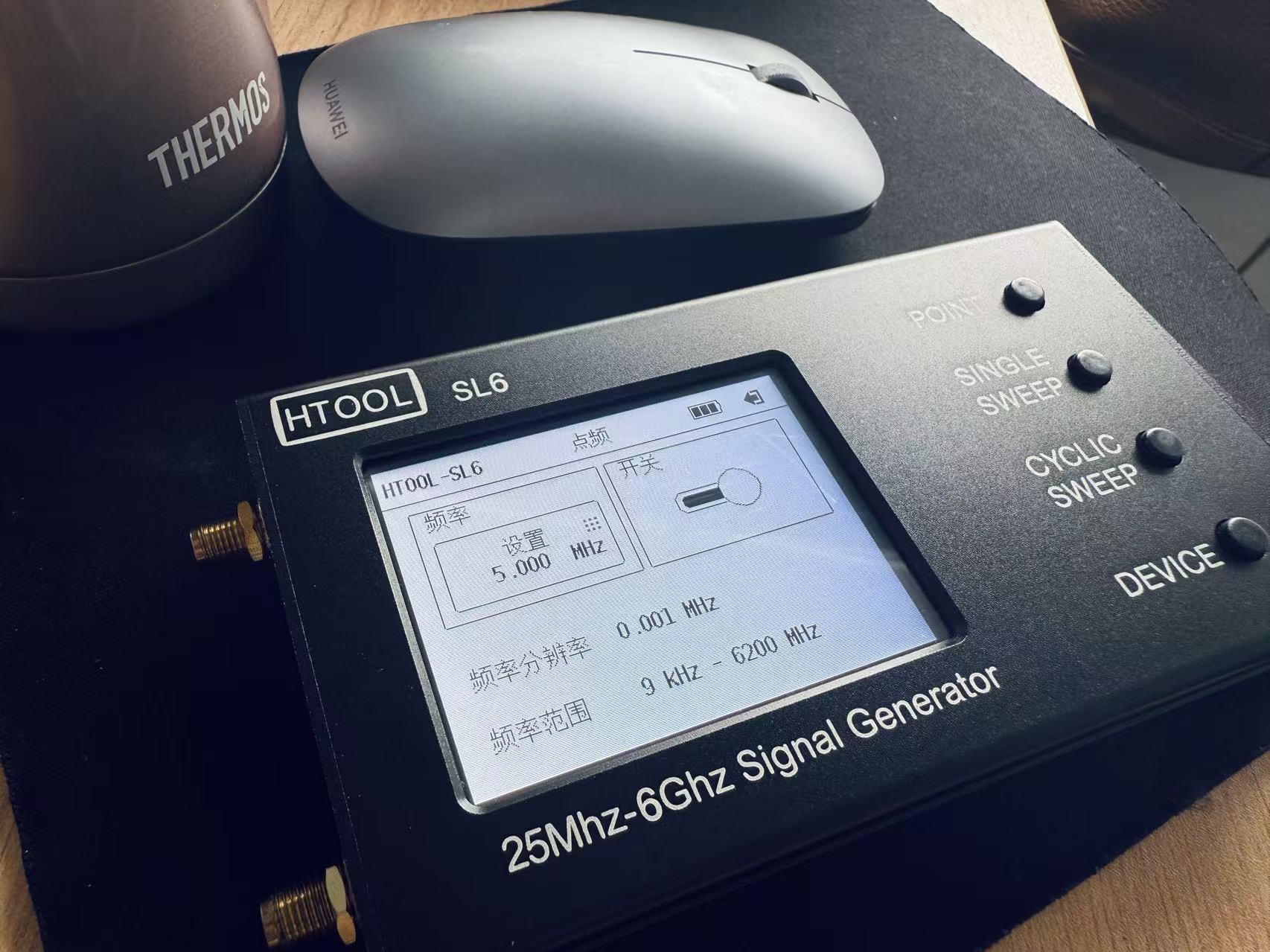

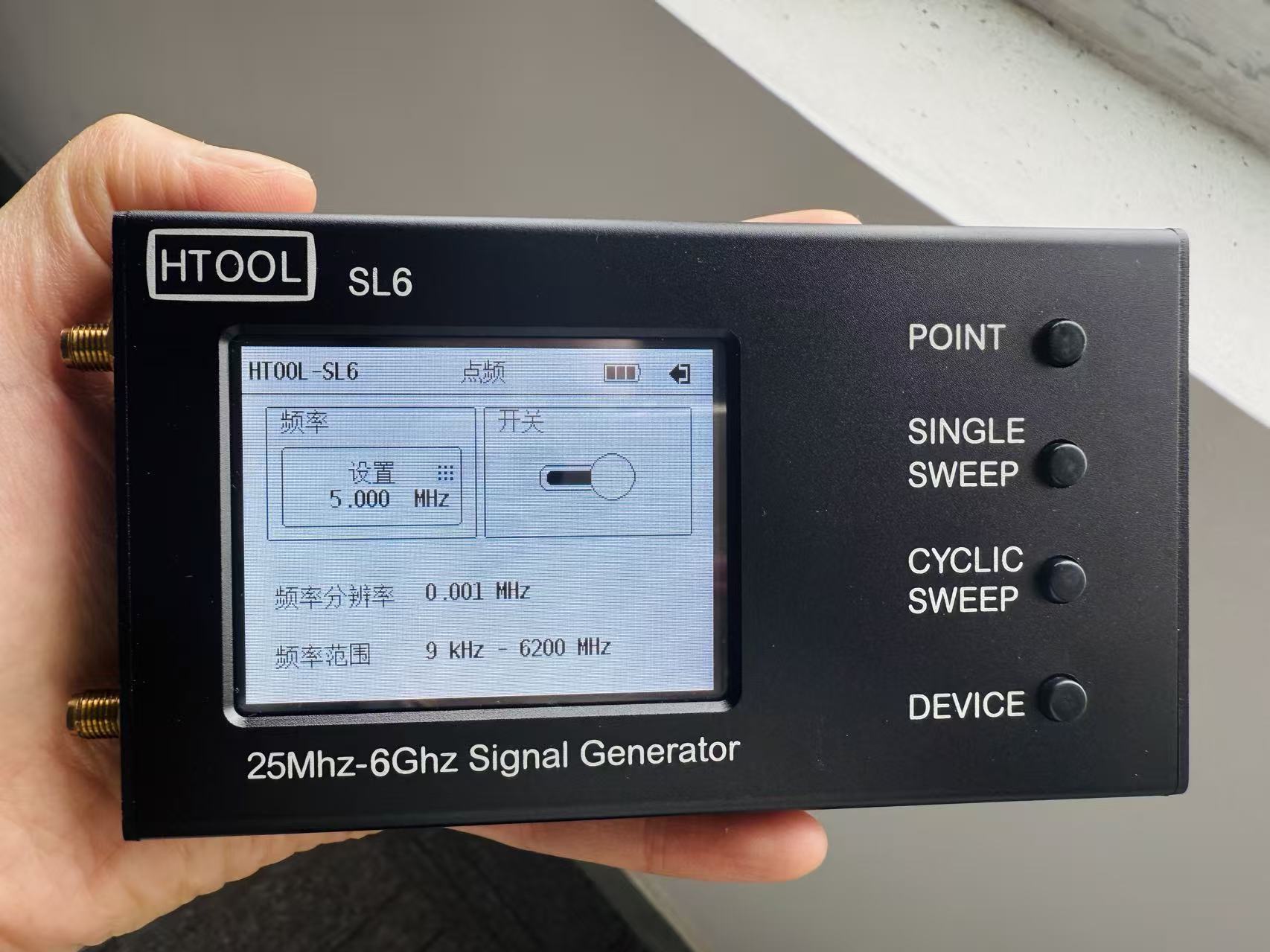

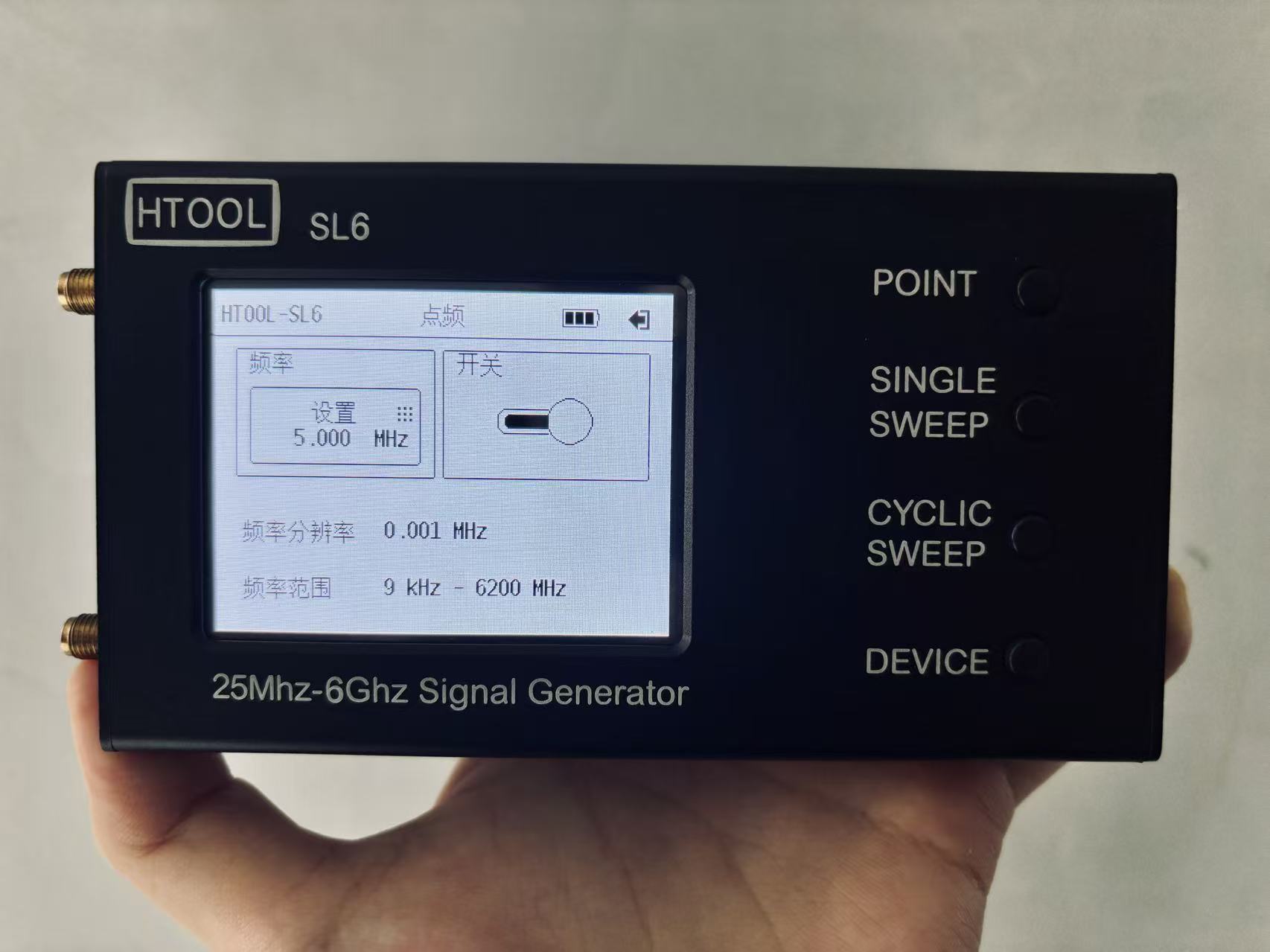

HTOOL - SL6 配备2.8寸（240 * 320）LCD屏，在点频模式下，点击“设置”按钮输入频率并打开“开关”后，屏幕应准确显示设定的频率值。若频率显示异常，如与设定值偏差较大或显示混乱，很可能信号输出频率存在问题。功率方面，进入设备界面通过“功率”下拉框设置档位后，显示的功率值应与所选档位对应。若功率显示不符合预期，比如所选档位为- 20dbm，但显示为其他数值，可能功率输出出现故障。
（二）工作模式状态指示
对于扫频模式，无论是单次扫频还是循环扫频，屏幕应正确显示当前所处的扫频模式。同时，设置的开始频率、结束频率、步长及单步时间等参数应准确呈现。若这些参数显示有误或与设置值不符，或者扫频模式无法正常切换，都暗示信号输出可能异常。例如，设置了单次扫频，但设备却显示为循环扫频，此时信号输出的方式就与预期不同。
二、依据信号输出特性判断
（一）频率范围与稳定性

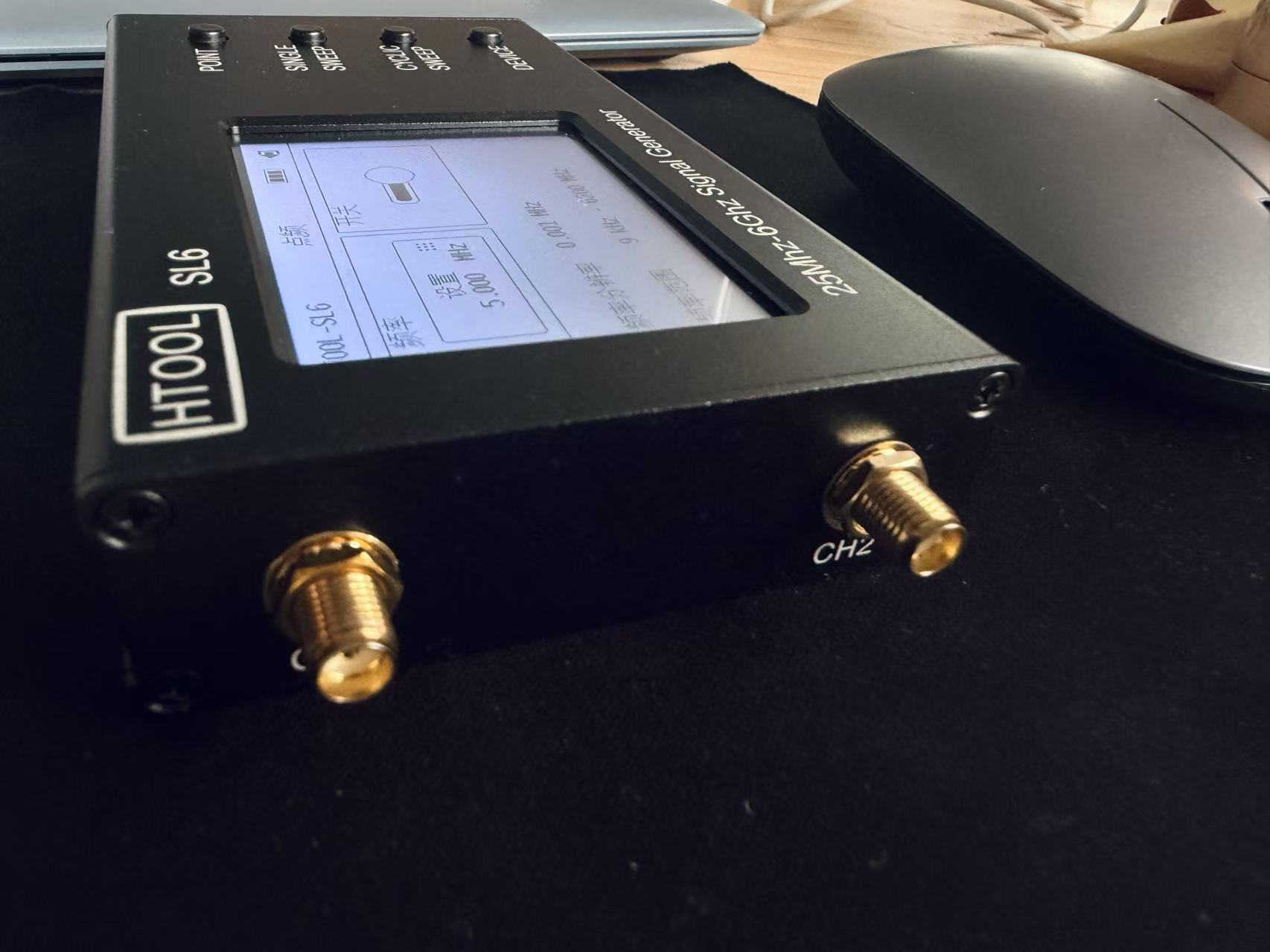

HTOOL - SL6 可产生9KHz到6200MHz频率的正弦波（CH1：24MHz到6200MHz，CH2：9KHz到6200MHz）。使用频率检测工具，如频谱分析仪，测量输出信号频率。若测量值超出或未达到设备标称频率范围，信号输出肯定异常。此外，稳定的信号频率应在一定时间内波动极小。若频率出现较大波动，如在短时间内频率值大幅跳变，说明信号源的频率稳定性不佳，输出信号不正常。
（二）幅度调节与准确性
CH2 支持十一档幅度调节（- 25dbm到- 15dbm）。利用功率计测量输出信号的幅度，调节设备上的幅度档位，功率计读数应随之相应变化，且与设备标称的幅度范围和档位设置相符。若功率计读数与设备设置的幅度档位不匹配，如设置为- 20dbm，但功率计测量值偏差过大，表明信号幅度输出不准确，设备可能存在故障。
三、借助通信与控制指令反馈判断
（一）串口通信连接
HTOOL - SL6 支持USB虚拟串口通信（需安装驱动）。通过串口助手连接设备，设置好波特率115200、停止位1、数据位8、校验位None等参数后，发送“*IDN?\r\n”指令。若设备正常响应，说明串口通信基本正常，这是设备输出信号正常的一个前提条件。若无法建立通信或设备无响应，可能设备的通信模块或硬件连接存在问题，间接影响信号输出。
（二）指令操作与反馈
发送设置和查询指令来判断设备输出信号状态。例如，发送设置信号源启停指令 GENErator:STATus {ON|OFF}，再通过查询指令GENErator:STATus?查看设备状态反馈，应答值应与设置一致。对于设置输出功率、频谱扫描宽度等指令也同样如此。若查询到的反馈与设置值不一致，或者设备对指令无正确应答，可能设备内部的控制逻辑出现问题，导致信号输出异常。
四、对比与经验判断
（一）与以往测试结果对比
若在相同测试环境下，使用 HTOOL - SL6 进行过多次类似测试，可将当前测试的信号输出情况与以往正常结果对比。比如，之前在某一设置下输出信号频率稳定、幅度准确，而此次测试出现频率波动或幅度偏差，在排除测试环境变化因素后，很可能设备输出信号出现异常。
（二）基于经验的直观判断
有经验的测试人员可通过监听信号输出声音（若信号与音频相关）、观察连接设备的反应等进行初步判断。例如，连接到一个对信号有特定响应的设备上，正常情况下该设备应做出相应动作，若未出现预期反应，结合其他判断方法，可推测信号输出可能不正常。但这种方法相对主观，需结合其他科学手段综合判断。
在户外测试 HTOOL - SL6 设备输出信号是否正常时，需综合运用设备自身显示反馈、信号特性测量、通信指令交互以及对比经验等多种方法，全面、准确地判断信号输出状态，确保测试工作的顺利进行与测试结果的可靠。
