在半导体产业向先进制程加速狂奔的今天，12英寸晶圆主导高端算力、18英寸晶圆探索未来边界，而8英寸晶圆这一“成熟派”却意外成为产业焦点。它既不是技术最前沿的代表，也不是产能扩张的核心方向，却凭借不可替代的刚需属性，在AI浪潮与巨头收缩的双重作用下，迎来了一场关乎生存与重构的产业变革。2026年，台积电、三星同步收缩8英寸产能，而市场需求却逆势回暖，供需天平的失衡，正在重新定义8英寸晶圆的产业价值与竞争格局。
一、产业基石：8英寸晶圆的不可替代性与核心应用

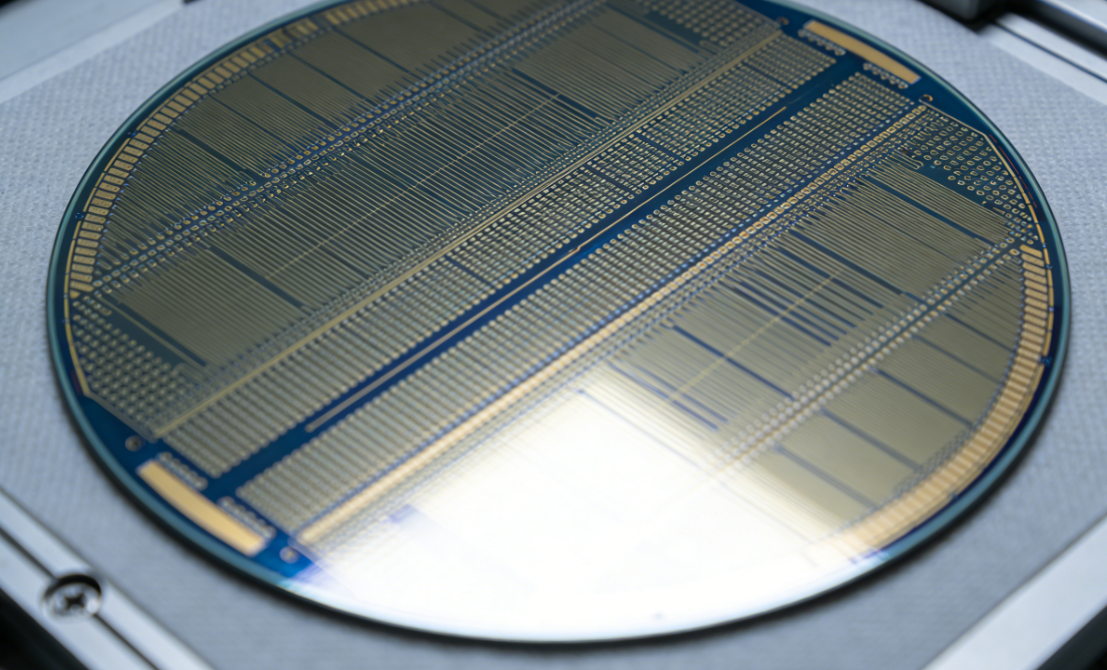

长期以来，8英寸晶圆（直径200mm）始终是半导体产业的“刚需底座”，其核心价值不在于先进，而在于成熟、稳定与高适配性。与12英寸晶圆相比，8英寸晶圆设备成本更低、工艺成熟度更高，良率通常可达90%以上，主流工艺集中在0.11μm~40nm，部分产线可延伸至28nm，完美适配不需要极致性能，但需求刚性、用量巨大的芯片品类，成为连接半导体产业与终端应用的关键纽带。
其应用场景几乎覆盖了我们生活的方方面面，尤其在AI、新能源汽车、工业物联网等领域扮演着不可或缺的角色。首先是功率半导体与电源管理芯片（PMIC），作为新能源汽车、光伏、充电桩、工业控制设备的核心器件，IGBT、MOSFET等功率器件以及为各类电子设备供电的PMIC，超过70%仍依赖8英寸晶圆制造，是新能源转型与工业升级的核心支撑。其次是汽车电子与传感器，随着汽车电动化、智能化推进，车载MCU、车规级模拟芯片、CMOS图像传感器等产品需求激增，据行业预测，到2033年，超过60%的车规级模拟和分立组件将由8英寸晶圆制造，而这类芯片的生命周期长达10-20年，对8英寸产能的稳定性需求极高。此外，物联网终端、消费电子辅助芯片、医疗设备芯片等，也大多依赖8英寸晶圆的成熟工艺，形成了庞大且稳定的需求池。
值得注意的是，8英寸晶圆的需求具有“抗周期性”特征——它不追逐先进制程，极度厌恶供应中断，对价格的敏感度远低于对“可持续供货”的需求，这也为其在产业周期波动中提供了稳定的支撑，使其始终无法被12英寸晶圆完全替代。
二、市场格局：产能重构下的区域分化与竞争梯队
2026年，全球8英寸晶圆产业迎来了标志性的分水岭：台积电、三星两大行业巨头不约而同收缩产能，而中国大陆、韩国二线厂商、区域型玩家则加速补位，全球产能布局呈现“巨头退场、新势力崛起”的鲜明特征，区域分化与梯队竞争愈发清晰。
从全球产能分布来看，中国大陆已成为8英寸晶圆的核心产能基地。截至2025年，中国大陆8英寸晶圆总产能已达120万片/月，占全球55%的份额，形成了清晰的“三大梯队”格局。第一梯队以中芯国际、华虹集团、华润微为代表，月产能均超过10万片，其中中芯国际以上海、天津、深圳为核心厂区，月产能达44万片，聚焦CIS、车规IGBT等领域；华虹集团布局无锡、上海，月产能29.5万片，主打功率半导体、RF-SOI工艺；华润微扎根重庆、无锡，月产能21万片，专注SiC器件与MEMS领域。第二梯队包含积塔、粤芯等特色工艺厂商，聚焦细分领域形成差异化优势；第三梯队则是区域型产线和科研级设施，补充市场需求缺口。与此同时，长三角、珠三角、京津冀形成三大产业集群，长三角聚集12个相关项目，总投资超千亿；珠三角主打模拟芯片特色工艺；京津冀布局硅光子芯片，区域集群效应显著提升了中国大陆的产业竞争力。
中国台湾地区曾是8英寸晶圆的产能核心，但随着台积电的收缩，其地位正在发生变化。台积电目前在台湾拥有四座8英寸晶圆厂，但其Fab 5产线预计将在2027年底停止生产，同时逐步整合8英寸产能，将资源转向更具经济性的12英寸先进制程与先进封装领域。韩国市场则呈现“巨头收缩、二线补位”的态势，三星计划在2026年下半年关停韩国器兴的8英寸S7厂，月产能将从约25万片降至20万片以下，而韩国DB HiTek等二线厂商则凭借在PMIC、DDI等混合小批量产能的优势，承接巨头外溢订单。
美洲、欧洲、日本则保持相对稳定的产能规模，其中美国占据全球8英寸晶圆fab产能的28%，德州、俄勒冈州聚集了德州仪器、安森美等厂商，主要供应汽车、国防、工业电子领域，且在晶圆回收技术上处于全球领先地位，占据全球40%的晶圆reclaim产能。
三、供需失衡：巨头收缩与AI驱动的双重变局
当前全球8英寸晶圆市场最核心的矛盾，在于“供给收缩”与“需求回暖”的错位，而这一矛盾的背后，是巨头的经济性考量与AI产业的溢出效应共同作用的结果。
供给侧的收缩，核心源于巨头对经济性与资源优先级的重新考量。对台积电、三星而言，8英寸晶圆的“性价比”已逐渐降低：在相同的厂房、人力与维护成本下，12英寸晶圆能产出更多芯片，更容易实现规模化与自动化，利润空间远高于8英寸；同时，8英寸产线设备老化、维护成本高、折旧压力大，尤其是随着CIS、DDI等体量型产品加速向12英寸平台迁移，8英寸产线的利用率进一步下滑，三星8英寸产线当前利用率仅约70%，也为其关停旧线提供了现实基础。更重要的是，AI算力竞赛的白热化，让巨头将更多资源投向回报率更高的先进制程与先进封装领域，8英寸晶圆在其资源布局中的优先级持续下降，收缩产能成为必然选择。据TrendForce估算，2026年全球8英寸晶圆供给将同比下降约2.4%，供需天平逐渐向需求端倾斜。
需求侧的回暖，则主要得益于AI产业的溢出效应与新能源、汽车电子的持续增长。AI不仅带动高端算力芯片需求，更通过电源与功率链条将压力传导至成熟节点：数据中心功耗暴涨，带动PMIC、功率器件、驱动芯片等需求指数级抬升，而这类芯片恰恰高度依赖8英寸晶圆产能；同时，新能源汽车的普及、工业物联网的扩张，进一步放大了功率半导体、车载MCU、传感器的需求，形成了对8英寸晶圆的刚性支撑。此外，存量工业和车规系统对8英寸工艺的长期依赖，也使得需求保持稳定——更换制程意味着重新验证，成本极高，企业更倾向于维持现有供应链稳定。
供需失衡直接导致了8英寸晶圆产能利用率的提升与价格的修复。TrendForce预测，2026年全球8英寸晶圆平均利用率将从2025年的75%-80%升至85%-90%，部分代工厂已通知客户，计划涨价5%-20%，且这一轮涨价覆盖范围将比2025年更广，成熟工艺的定价权正在向留守玩家转移。
四、未来趋势：角色重塑与产业共生
面对巨头收缩、需求重构的市场环境，8英寸晶圆不会消失，但其产业角色将发生深刻转变，未来将呈现“差异化定位、区域化竞争、与12英寸协同共生”的发展趋势。
首先，8英寸晶圆将从“规模化主力”转向“专用化产能池”。随着12英寸成熟工艺的加速扩张，8英寸晶圆将逐渐退出规模化、低成本的通用芯片领域，聚焦于高混合度、专用化的细分赛道，如车规级功率器件、工业控制芯片、医疗专用传感器等，凭借成熟工艺的稳定性与高良率，维持其不可替代的地位。其市场规模将保持稳步增长，据行业预测，2026年全球8英寸晶圆市场规模将达4526.58百万美元，到2035年将增至5053百万美元，年复合增长率为1.23%，增长动力主要来自汽车电子、工业物联网与功率芯片需求。
其次，区域化竞争将进一步加剧，中国大陆将持续占据主导地位。随着中国大陆产能的持续扩张与工艺水平的提升，尤其是在车规、功率半导体等细分领域的突破，将进一步承接全球外溢订单，巩固全球产能核心的地位；同时，美欧日韩推动本土半导体产业发展，8英寸晶圆作为成熟工艺的核心，也将成为其本土产能布局的重点，供应链区域化、多元化的趋势将更加明显。
最后，8英寸与12英寸晶圆将形成协同共生的格局，而非相互替代。12英寸晶圆将主导先进制程与规模化通用芯片，8英寸晶圆则聚焦专用化、特色化领域，二者共同支撑半导体产业的全面发展。对于二线晶圆代工厂而言，如何抓住巨头收缩的机遇，聚焦细分赛道、提升工艺水平，避免陷入“折旧黑洞”，将成为其生存与发展的关键——力积电出售12英寸低利用率产线、绑定美光实现价值链升级的案例，也为二线厂商提供了可借鉴的生存策略。
五、结语
8英寸晶圆的产业变革，本质上是半导体产业发展到一定阶段的必然结果——巨头追求更高的经济效益，市场需求向专用化、刚性化转型，区域产业格局重新洗牌。它或许不再是产业创新的前沿，却依然是支撑新能源、工业物联网、汽车电子等实体经济发展的“压舱石”。
未来，随着AI产业的持续渗透与新能源转型的不断推进，8英寸晶圆的需求将保持稳定，而其产业角色的重塑，也将为全球半导体产业带来新的竞争格局与发展机遇。对于企业而言，唯有认清趋势、聚焦优势、精准定位，才能在这场产能重构中抓住机遇；对于整个产业而言，8英寸与12英寸晶圆的协同发展，将共同推动半导体产业向更高效、更多元、更稳定的方向前进。
