开始学习前，闭眼深呼吸 3 次，放松身心，集中注意力。随后在手心写下今日要学习的关键词，这能让你迅速进入学习状态，明确学习目标。接着开启 25 分钟番茄钟，为学习设定专注时段，提高学习效率。
███████████████████████████
阶段二：三遍成框（≤20 分钟）
《透水路面砖和透水路面板》（GBT 25993-2023）是针对一种特殊地砖的规范，这种砖就像海绵，能让雨水渗透到地下，避免路面积水。这本标准详细规定了这种砖的制作、性能、检测方法等，确保它们能有效“喝水”，够结实，不易滑，以适应不同场所的需求，同时也有相应的检测方法来判断砖是否合格。
资料提供GB/T 25993-2023《透水路面砖和透水路面板》
表格版GB/T 25993-2023《透水路面砖和透水路面板》划重点式考试笔记：上
表格版GB/T 25993-2023《透水路面砖和透水路面板》重点总结考试笔记：下
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
1. 范围本文件规定了透水路面砖和透水路面板的产品类别、等级、标记、一般要求、技术要求、试验方法、检验规则、产品合格证、堆放和运输。
本文件适用于市政人行道、园林景观小径、非重载路面广场等场所具有透水性能的路面制品的设计、生产、检测和应用。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
★2 术语和定义
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
★3. 产品类别4.1.1 按产品规格分类
4.1.2 按产品形状分类
A. 强度等级

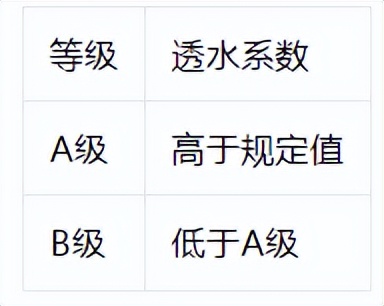

★透水等级
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
5 产品标记4.3.1 通用规则允许用2～3位字母或数字代替描述形状与装饰效果的汉字。
4.3.2 透水路面砖标记格式类别-透水等级 L×W×D 形状代号 强度等级 标准号示例：PB-A 200×100×60 S fts3.5 GB/T 25993-2023
4.3.3 透水路面板标记格式类别-透水等级 L×W×D 形状代号 强度等级 标准号示例：PF-A 600×300×60 S Rf3.5 GB/T 25993-2023
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
6 技术要求6.1 外观质量
6.2 尺寸允许偏差
★6.3.1 透水系数
6.3.2 抗压强度
6.3.3 抗折强度
单块的线性破坏荷载应不小于200N/mm
6.3.4 抗劈拉强度
6.3.5 抗冻性
6.3.6 耐磨性
6.3.7 防滑性
6.4 其他性能
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
7. 试验方法7.1 尺寸偏差和外观质量7.1.1 量具
7.1.2 测量方法（流程图）
开始├─ 长度/宽度：顶面距端10 mm平行测2点 → 取平均├─ 厚度：长宽中间距棱10 mm测4点 → 取平均├─ 对角线：钢直尺测2条 → 计算差值├─ 平整度：砖用卡尺滑动测弯曲/缺损├─ 垂直度：直角靠尺+塞尺每棱测2点├─ 直角度：矩形四角测最大间隙└─ 裂纹/缺棱掉角：钢直尺/卡尺测三维尺寸 → 判定结束
7.2 饰面层颜色和花纹1 m² 自然光下目视检查色差/花纹差异。7.3 饰面层厚度折断后，在断面最薄处测量，精确至 1 mm。
7.4 力学性能流程。
7.4 力学性能7.4.1 抗折强度试验按取样 → 完好试件尺寸检查 → 试件在10℃～30℃水中浸泡24h±0.5h → 取出擦干表面水 → 放入支座进行抗折试验 → 施加荷载直至试件折断 → 记录破坏荷载及断裂位置 → 按公式计算抗折强度 → 判断试验结果有效性 → 若有无效结果按要求处理 → 编写试验报告。的方法进行。
7.4.2 劈裂抗拉强度试验按取样 → 完好试件在10℃～30℃水中浸泡24h±0.5h → 取出擦干表面水 → 放入抗拉试验装置 → 施加荷载直至试件劈裂 → 记录破坏荷载 → 按公式计算劈裂抗拉强度 → 判断试验结果有效性 → 若有无效结果按要求处理 → 编写试验报告。的方法进行。
7.5 透水系数透水系数试验按试件准备 → 试件尺寸检查 → 试件在10℃～30℃水中浸泡24h±0.5h → 取出擦干表面水 → 安装在透水系数试验装置上 → 以恒定水头差使水流透过试件 → 测量一定时间内的透水量 → 按公式计算透水系数 → 判断试验结果有效性 → 若有无效结果按要求处理 → 编写试验报告。的方法进行。
7.6 抗冻性7.6.1 试件数量
耐磨性试验按以下进行：
试验设备：戴斯磨耗试验机（DIN55260），配备施加垂直力系统和配重块。
试验条件：
环境：温度（20±2）℃，相对湿度（60±15）%。
磨料：金刚砂，粒度要求。
试件：尺寸为 40mm×40mm×40mm 或直径 40mm、高度 40mm 的圆柱体。
试验步骤：
试件准备：试件在（20±5）℃水中浸泡 24 小时后取出，擦干表面。
磨损试验：将试件置于磨耗试验机上，施加垂直力，以一定转速进行磨损试验。
结果计算：磨损深度或质量损失表示耐磨性。
7.8 防滑性防滑性试验按以下规定的方法进行：
适用范围：适用于评估路面和地面铺装的混凝土路面砖（以下简称路面砖）的性能。
外观质量：
量具：使用砖用卡尺或其他精度不低于 0.5mm 的量具。
试样数量：每组 50 个。
测量方法：
铺装面粘皮或缺损：测量对应路面砖边的长、宽两个投影尺寸，精确至 0.5mm。
铺装面缺棱或掉角：测量对应路面砖棱边的长、宽、高三个投影尺寸，精确至 0.5mm。
裂纹：测量裂纹所在面上的最大投影长度，若裂纹延伸至其他面，测量其延伸的投影长度，精确至 0.5mm。
色差、杂色：在平坦地面上，将路面砖铺装成不小于 1m² 的正方形，在自然光照或功率不低于 40W 日光灯下，正常视力的人距 1.5m 处用肉眼观察。
平整度：
普形路面砖：使用砖用卡尺测量路面砖表面上最大凸凹处，精确至 0.5mm。
异形路面砖：在两个对角线方向的表面或表面最大距离测凸凹最大值，记录两次测量结果，精确至 0.5mm。
垂直度：砖用卡尺尺身紧贴路面砖的铺装面，一个支角顶住路面砖底的棱边，从尺身上读出路面砖铺装面对应棱边的偏离数值作为垂直度偏差，每一棱边测量两次，记录最大值，精确至 0.5mm。
尺寸偏差：
量具：同外观质量部分。
试样数量：每组 20 个。
样品准备：测量前应除掉粘附在试样测量部位的松动颗粒或粘渣。
测量方法：
平面尺寸：测量普形路面砖的长度和宽度时，在铺装面上距离端面棱线 10mm 并且与其平行的位置，分别测量两个侧面之间的长度值和宽度值；测量异形路面砖时，在供货方提供路面砖标称尺寸的测量部位测量。
厚度和厚度差：在路面砖长度和宽度方向上的中间位置并且距棱线 10mm 处分别测量其厚度。两厚度测量值之差为厚度差，测量值精确至 0.5mm。
7.9 其他性能试验
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
8. 检验规则8.1 检验分类
有下列情况之一者，应进行型式检验：
a) 新产品试制的定型鉴定或老产品转厂生产时；
b) 生产中如原材料、类别、原料配合比、工艺有较大改变，设备大修后；
c) 正常生产时，每年至少进行一次；
d) 产品停产 6 个月以上恢复生产时；
e) 出厂检验结果与上次型式检验有较大差异时。
8.2 批量以使用同一批原材料、同一生产工艺生产的、同标记的 2000m² 透水路面砖和透水路面板为一批，不足 2000m² 者按一批计。
8.3 抽样规则8.3.1 外观质量、尺寸偏差、饰面层检验试样抽取：采用随机抽样法，在每一产品批中抽取。
8.3.2 其他检验项目样品抽取：从外观质量和尺寸偏差检验合格的产品批中随机抽取。
抽样数量：按表 7 的规定进行。

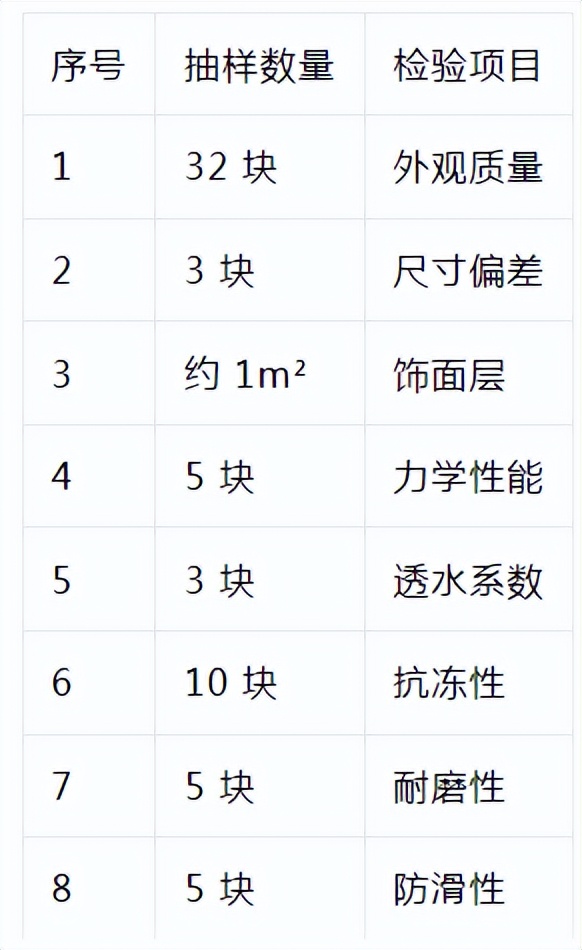

8.3.3 表 7 抽样数量
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
附录 A（规范性）透水路面板的抗折强度试验方法简介把透水路面板想象成一根扁平的“棍子”，然后把它平放在两个支撑点上，这两个支撑点就像两个小凳子，分别放在板子的两端。接着，用一个东西在板子的中间位置向下压，就好像有人站在这块板子的中间一样。压的时候慢慢加力，直到板子被压断。这时候记录下压断板子所用的力，这个力的大小就代表了板子的抗折强度，也就是它能承受多大的弯曲力。
A.1 设备
当路面板宽度大于200 mm 时，用切割机切割，使抗折试件满足宽 W=200 mm±5 mm。
A.3.1.2 凹凸不平面层处理对于具有凹凸不平面层的路面板试件，在厚度方向加荷的中间处切磨出一条宽度大于30 mm的平面。
A.3.1.3 平整度检查与处理在工作台上，用水平尺检查试件做抗折强度的 2 个支承线和一个加荷线的接触处是否平整。
凸起处用磨光机磨去，凹面处用强度等级不低于 42.5 的胶凝材料找平。
A.3.1.4 厚度测量抗折强度试验中，试件厚度 (D) 的取值测量：磨光处在磨光后测，有找平材料处在抹面前测。
取支承线和加荷线两端的共计 6 个测量值的最小值。
若透水路面板公称尺寸的厚度值与抗折强度试件的厚度值之差超出 5 mm，则需重新制作抗折强度试件。
A.3.1.5 模拟试验检查在工作台上，用试件、2 根支承棒、水平仪组成一个模拟抗折强度试验形状，水平仪代替加荷棒，检查试件的 2 个支承面和一个加荷面是否水平。
若有误差，可用磨光机或找平材料继续加工，直至满足要求。
对使用水泥找平材料的试件，应在温度为（20±5）℃、相对湿度为（65±10）% 的条件下养护 24 小时后进行抗折强度试验。
A.3.1.6 磨光或找平材料深度磨光或找平材料的深度应不大于 2 mm。
有凹凸不平面层试件面层的磨削深度可大于 2 mm。
宽度>200 mm → 切割至 200±5 mm凹凸面层 → 切磨 30 mm 平面平整度检查 → 凸起磨去 / 凹陷找平（≤2 mm）厚度测量 → 6 点最小值模拟试验 → 水平仪检查 → 再加工至水平找平试件 → (20±5)℃、(65±10)% RH 养护 24 h
A.3.2 试验步骤试件浸泡：将制样完成后的试件浸入（20±5）℃的水中，（24±3）小时后取出，抹去表面水分，立即进行试验。
试件放置：将试件放置在试验机的支承座上，支承点距端部的距离为 30 mm。
均匀地加荷至试件折断：加荷速度应满足使断裂荷载出现在（45±15）秒范围内。
注：在试验前，根据试件可能的抗折强度值（生产企业设计值），除以 45 秒后，再用公式（A.1）、试件的宽度和厚度、2 支承点间距，推算出加荷速度（N/s）。
记录破坏荷载：记录破坏荷载。
（a）浸水 (20±5)℃，(24±3) h → 擦干（b）支座距端 30 mm → 加荷至断（c）记录破坏荷载，加荷速度使断裂在 (45±15) s 内
A.4 结果计算A.4.1 单块试件的抗折强度按公式（A.1）计算，精确至 0.1 MPa。
R=2WD23PL
R：抗折强度，单位为兆帕（MPa）。
P：破坏荷载，单位为牛顿（N）。
L：2 支承点间的距离，单位为毫米（mm）。
W：试件宽度，单位为毫米（mm）。
D：试件厚度，单位为毫米（mm）。
A.4.2 试验结果表示试验结果以 5 个试件抗折强度的算术平均值和单块最小值表示。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
附录 B（规范性）透水路面砖的劈裂抗拉强度试验方法简介：这个试验可以想象成把一块透水砖放在一个光滑的平台上，然后在砖的上面放一个刚好能盖住砖的圆柱形东西，比如一个橡胶制成的圆柱套。接着，从上面向下压这个圆柱套，就像用一个重物慢慢压下去一样。因为圆柱套的挤压，砖内部会产生一种被拉的力量，就好像砖被从内部往外“撕扯”一样。当这种拉力大到一定程度时，砖就会被“撕裂”开，这时候记录下压碎砖所用的力，这个力的大小就代表了砖的劈裂抗拉强度，也就是它能承受多大的内部拉力。
B.1 设备
5 块完整的透水路面砖，成型养护临期应大于28d。
B.3 试验步骤B.3.1 试件处理B.3.1.1 试件加工整块透水路面砖作为试件，当其侧面存在肋或其他不规则凹凸时，需对其进行切割或磨光加工，使试件侧面为平直面。
B.3.1.2 受力截面条件透水路面砖劈裂抗拉试验的受力截面应满足下列条件：
a) 对于矩形透水路面砖，受力截面平行或垂直于试件各侧面。
b) 受力截面穿过透水路面砖顶面的形心。
c) 受力截面的破坏长度1尽可能地长。
B.3.1.3 划线用蜡笔、钢直尺在透水路面砖的顶面和底面上划出受力截面的位置线。
B.3.1.4 磨削平面以试件受力截面的位置线为中线，磨削出一条宽度大于 20 mm 的平面。
磨削出来的上下两个面应平行。
在工作台上用水平尺和一块钢垫片进行校验。
磨削深度尽量小，顶面平整的路面砖单向磨削深度应不大于 2 mm，有凹凸不平面层透水砖面层的磨削深度可大于 2 mm。
B.3.1.5 测量厚度和宽度用游标卡尺在 2 个加荷处测出试件的厚度（D）。
用钢直尺测量加荷处的宽度。
B.3.1.6 试件浸泡将试件浸没在（20±5）℃的水中，（24±3）小时后取出，擦干表面水分，立即开始试验。
切割/磨光侧面为平直受力截面：过形心，尽可能长划线 → 磨削 20 mm 平面 → 平行校验厚度 D、宽度 L 测量浸水 (20±5)℃，(24±3) h → 擦干
B.3.2 试验步骤将试件和 2 块垫片固定放置在试验机上。
以0.04 MPa/s~0.06 MPa/s的加荷速度均匀地加荷至试件折断。
记录破坏荷载（P）。
注：在试验前，将 fu=0.05 MPa 和试件破坏面的面积 (S) 代入公式（B.2）计算 P 值，作为加荷速度（N/s）。
0.04–0.06 MPa/s 加荷至破坏 → 记录 P
按公式（B.1）计算试件破坏面的面积，精确至 0.1 mm²：
S=L×D
S：破坏面的面积，单位为平方毫米（mm²）。
L：试件上表面和下表面的 2 段破坏长度的平均值，单位为毫米（mm）。
D：试件破坏截面处两端所测得 2 个厚度值的平均值，单位为毫米（mm）。
B.4.2 劈裂抗拉强度计算按公式（B.2）计算试件的劈裂抗拉强度（fa），精确至 0.1 MPa：
fa=0.637×k×SP
fa：劈裂抗拉强度，单位为兆帕（MPa）。
k：试件厚度的校正系数，根据表 B.1 取值。
P：破坏荷载，单位为牛顿（N）。
S：破坏面的面积，单位为平方毫米（mm²）。
B.4.3 试验结果表示试件劈裂抗拉强度试验结果以 5 个试件的算术平均值和单块最小值表示。
B.4.4 线性破坏荷载计算线性破坏荷载（F）是试件在劈裂抗拉强度试验过程中，受力部位在单位线长上所承受的荷载（力）的大小，按公式（B.3）计算，精确至 0.1 N/mm：
F=LP
F：线性破坏荷载，单位为牛顿每毫米（N/mm）。
P：破坏荷载，单位为牛顿（N）。
L：试件上表面和下表面的 2 段破坏长度的平均值，单位为毫米（mm）。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
附录 C（规范性）透水系数试验方法简介：透水系数试验就像是给透水砖或透水板做一个“喝水速度测试”。把砖或板放在一个透明的圆柱形容器里，容器的底部是开口的，直接贴着砖或板的表面。然后在这个容器里倒水，水就会通过砖或板慢慢渗下去，就像水从杯子底部的孔里流出去一样。我们在容器的一侧做一个标记，记录水从开始下降到降到这个标记处所用的时间。通过这个时间和水下降的高度，就能算出水“流走”的速度，这个速度就是透水系数，它表示砖或板的透水能力有多强。
C.1 装置和材料C.1.1 透水系数试验装置
能装下试样并保持 90 kPa 以上真空度的试验装置。
★C.1.3 测量器具量具：分度值为0.1cm的钢直尺及类似量具。
秒表：分度值为 1 s。
量筒：容量为2L，最小刻度为1mL。
温度计：最小刻度为 0.5℃。
游标卡尺：分度值为 0.02 mm。
电子秤：分度值为 1 g。
补充;试验用水本试验应使用无气水，可采用新制备的蒸馏水，否则应再试验前对所用蒸馏水进行排气处理（将水装入盛水容器中，使其至于抽真空装置中，慢慢抽真空至90kPa的真空度，直至吸气瓶中无气泡冒出为止），待用。试验时水温宜高于环境温度3~4℃。
C.2 试件分别在 3 块样品上制取 3 个直径为 75 mm、厚度同产品厚度的圆柱体作为试件。
C.3 试验步骤C.3.1 试件测量用游标卡尺测量圆柱体试件的直径（d）和厚度（D），分别测量 2 次，取平均值，精确至 1 mm。
计算试件的上表面面积（A）。
C.3.2 试件密封将试样的四周用密封材料或其他方式密封好，使其不漏水，水仅从试样的上下表面进行渗透。
C.3.3 真空处理待密封材料固化后，将试样放入真空装置，抽真空至(90±1) kPa，并保持 30 min。
在保持真空的同时，加入足够的水将试样覆盖并使水位高出试样 10 cm，停止抽真空，浸泡 20 min。
将其取出，装入透水系数试验装置，将试样与透水圆筒连接密封好。
C.3.4 水位调整放入溢流水槽，打开供水阀门，使水进入容器中。
等溢流水槽的溢流孔有水流出时，调整进水量，使透水圆筒保持一定的水位（约 150 mm）。
用钢直尺测量透水圆筒的水位与溢流水槽水位之差（H），精确至 1 mm。
C.3.5 水量测量待溢流水槽的溢流口和透水圆筒的溢流口流出水量稳定后，用干燥容器从出水口接水，记录 5 min 流出的水量，测量三次，取平均值。
用电子秤称取水的质量，按表 C.1 查询密度值，计算水量（V）。
C.3.6 温度测量用温度计测量试验中溢流水槽中水的温度（T），精确至 0.5℃。
C.4 结果计算C.4.1 水的体积和质量换算按公式（C.1）计算：
V=pm
V：时间 t 内的渗出水量，单位为毫升（mL）。
m：时间 t 内的渗出水量的质量，单位为克（g）。
p：水的密度，单位为克每毫升（g/mL）。
C.4.2 透水系数计算按公式（C.2）计算：
kT=A⋅H⋅tV⋅L
k_T：水温为 T 时试样的透水系数，单位为厘米每秒（cm/s）。
V：时间 t 内的渗出水量，单位为毫升（mL）。
A：试样的上表面面积，单位为平方厘米（cm²）。
H：水位差，单位为毫米（mm）。
L：试样的厚度，单位为毫米（mm）。
t：时间，单位为秒（s）。
结果以 3 块试样的平均值表示，计算结果精确至 1.0×10⁻³ cm/s。

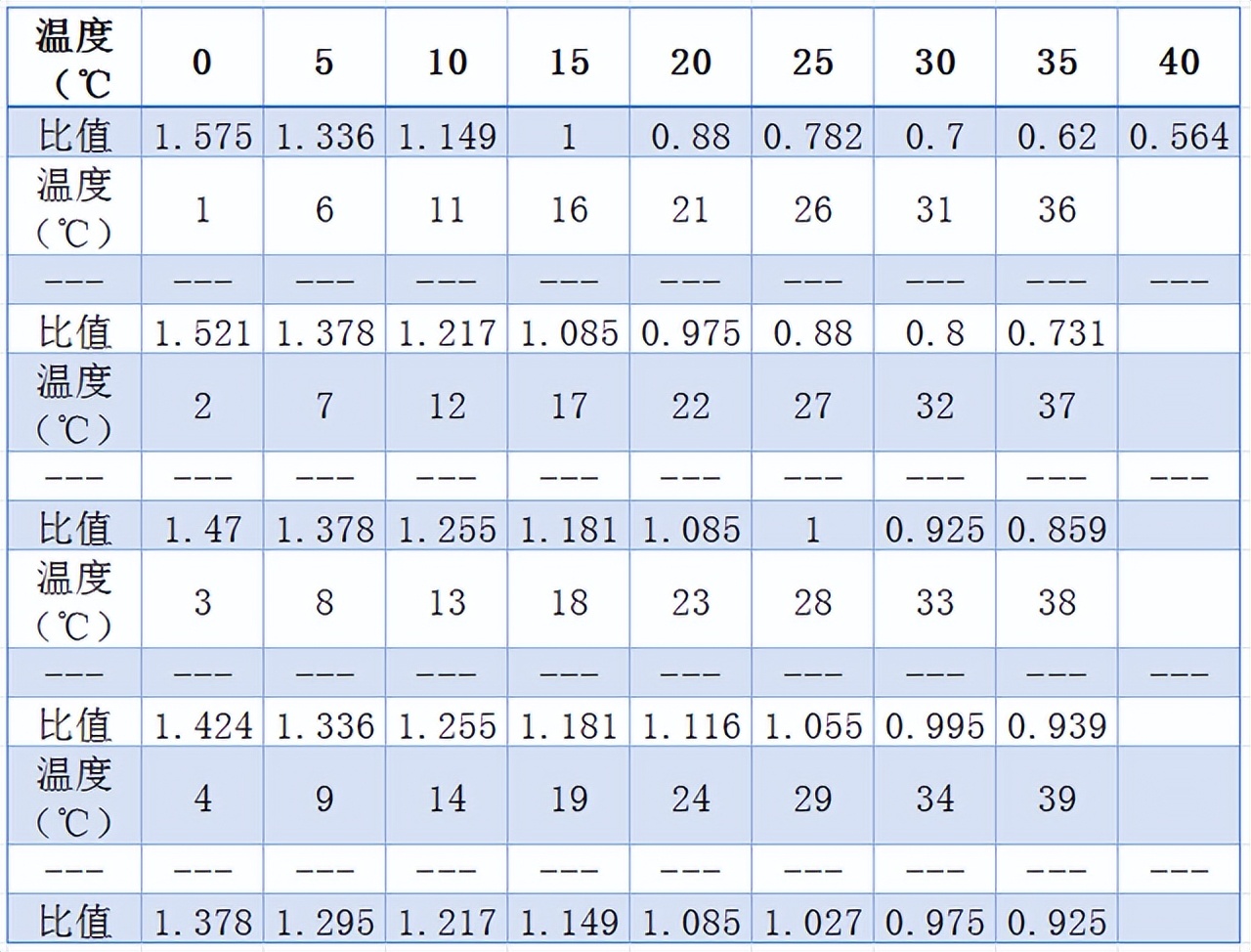

C.4.3 标准温度下的透水系数按公式（C.3）计算：
k15=kT⋅n15nT
k_{15}：标准温度时试样的透水系数，单位为厘米每秒（cm/s）。
k_T：水温为 T 时试样的透水系数，单位为厘米每秒（cm/s）。
n_T：水温为 T 时水的动力黏滞系数，单位为千帕秒（kPa·s）。
n_{15}：15℃时水的动力黏滞系数，单位为千帕秒（kPa·s）。
███████████████████████████
《透水路面砖和透水路面板》再看一遍：一、范围与术语适用范围：市政人行道、园林景观小径等场所的透水路面制品设计、生产、检测和应用。
术语定义：
透水路面砖：用于地面透水铺装，以无机非金属材料为原料，有一定透水性。
透水路面板：用于地面透水铺装，尺寸较大，以无机非金属材料为原料，有一定透水性。
透水系数：规定的水力梯度下，水透过试样表面的能力，单位为 cm/s。
二、产品分类与标记分类：
按规格分为透水路面砖（代号：PB）、透水路面板（代号：PF）。
按形状分为联锁型（代号：S）和普通型（代号：N）。
标记规则：按类别、透水等级、规格（L×W×D）、强度等级和标准编号顺序编写。

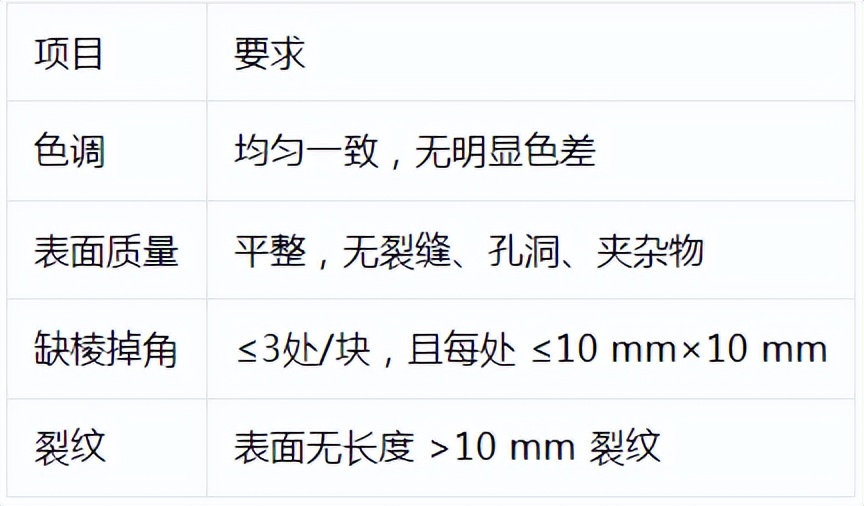

三、技术要求外观质量：
色调均匀，无明显色差。
表面平整，无裂缝、孔洞、夹杂物等缺陷。
每块砖缺棱掉角不多于 3 处，且每处面积不大于 10mm×10mm。
表面无长度大于 10mm 的裂纹。
尺寸允许偏差：长度、宽度、高度允许偏差 ±2.0mm，厚度偏差 ±1.5mm。
物理性能：

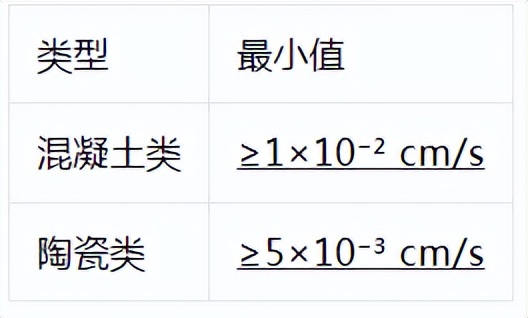

透水系数：混凝土透水路面砖和透水路面板 ≥1×10⁻² cm/s；陶瓷透水路面砖和透水路面板 ≥5×10⁻³ cm/s。
抗压强度：C25.0 等级，平均值 ≥28.0MPa，单块最小值 ≥25.0MPa。
抗折强度：如 Rf3.0 等级，平均值 ≥3.0MPa，单块最小值 ≥2.4MPa。
抗劈拉强度：如 fts3.0 等级，平均值 ≥3.0MPa，单块最小值 ≥2.5MPa。

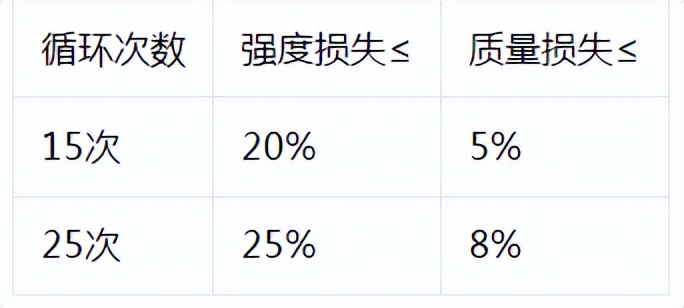

抗冻性：15 次冻融循环后，强度损失率 ≤20%，质量损失率 ≤5%；25 次冻融循环后，强度损失率 ≤25%，质量损失率 ≤8%。
耐磨性：混凝土透水路面砖和透水路面板磨损深度 ≤30mm；陶瓷透水路面砖和透水路面板磨损深度 ≤20mm。
防滑性：摩擦系数 ≥0.6（湿态）。

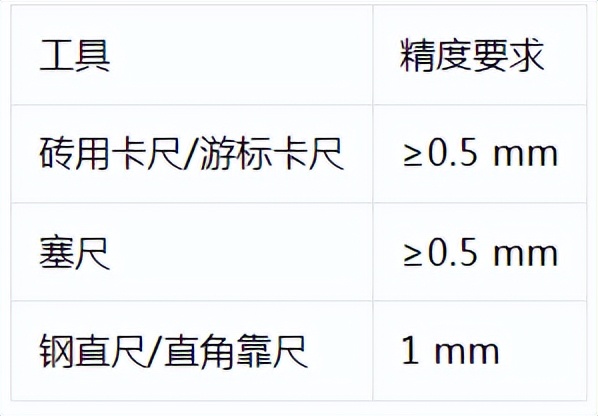

四、试验方法尺寸偏差和外观质量：使用砖用卡尺、游标卡尺等测量工具，读数精度不低于 0.5mm。
力学性能：
抗折强度试验：包括取样、试件尺寸检查、浸泡、擦干、试验、记录破坏荷载及断裂位置、计算抗折强度、判断试验结果有效性等步骤。
劈裂抗拉强度试验：包括取样、试件浸泡、擦干、放置在试验装置、施加荷载直至劈裂、记录破坏荷载、计算劈裂抗拉强度、判断试验结果有效性等步骤。
透水系数：试件准备、尺寸检查、浸泡、安装在透水系数试验装置上、以恒定水头差使水流透过试件、测量透水量、计算透水系数、判断试验结果有效性等步骤。
抗冻性：包括试件数量、冻融循环后的试件检测、试验结果计算等步骤。
耐磨性：使用戴斯磨耗试验机，包括试件准备、磨损试验、结果计算等步骤。
防滑性：按标准规定的方法进行。
五、检验规则检验分类：

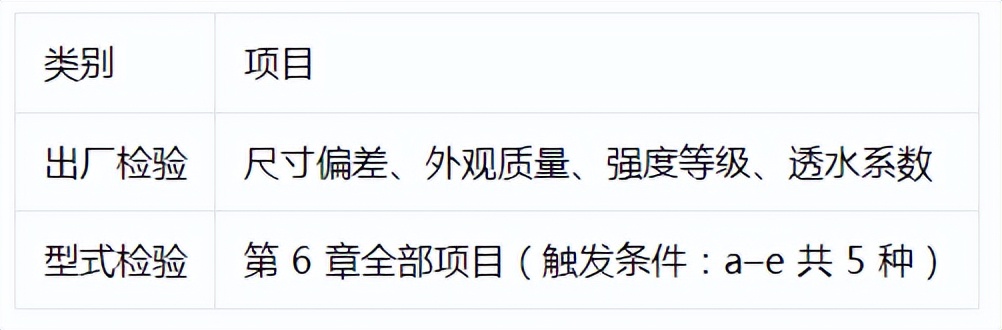

出厂检验项目：尺寸偏差、外观质量、强度等级、透水系数。
型式检验项目：第 6 章规定的全部项目。触发条件包括新产品试制、原材料或工艺改变、停产恢复生产等。
批量：同一批原材料、同一生产工艺生产的、同标记的 2000m²透水路面砖和透水路面板为一批，不足 2000m²按一批计。
抽样规则：
外观质量、尺寸偏差、饰面层检验：随机抽样。
其他检验项目：从外观质量和尺寸偏差检验合格的产品批中随机抽取。
抽样数量按表 7 规定。
判定规则：
尺寸偏差和外观质量判定：单块试件均符合要求则判定合格。
批量产品判定：不合格品数小于 3 块则判定合格。
综合判定：所有检验项目均符合第 6 章规定则判定合格。

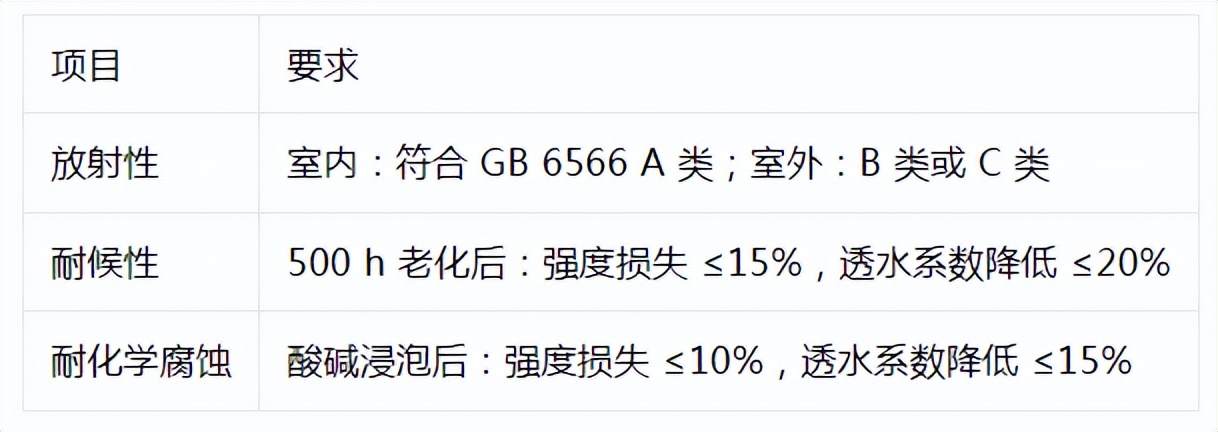

六、其他性能放射性核素限量：室内使用符合 GB 6566 中 A 类装修材料要求；室外使用符合 GB 6566 中 B 类或 C 类装修材料要求。
耐候性：500 小时加速老化试验后，强度损失率 ≤15%，透水系数降低率 ≤20%。
耐化学腐蚀性：酸碱浸泡试验后，强度损失率 ≤10%，透水系数降低率 ≤15%。
███████████████████████████
阶段三：对比阅读（3 分钟）运用对比法来加深印象。我给你的是教材正面的内容，你要烦着去看。例如这个试验用的是什么仪器，丹尼要反过来看这个仪器又是用来做哪个试验的。通过这种逆向思维和对比分析，重新审视知识，加深理解。同时，看一遍相关内容并画一份思维导图，将树状图里 “名称相同、数字不同” 的两组词并排写，默念差异口诀 3 遍，形成强烈对照印象，强化对知识细节的把握。
一句背完：“两千一批、28天温湿、高一五垫六十、双控强度降级重标；抗折劈拉各五块，透水三块，温度速率垫片尺寸全对照！”
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
一、万能框架（任何题先答这段话）“本标准适用于市政人行道、园林景观、非重载广场等透水铺装，产品分 PB（砖）/PF（板）、联锁 S/普通 N，强度 Rf 或 fts，透水 A/B 两级，按 ≤2000 m² 为一批，标准养护 28 d（20±2 ℃，≥95 %RH）。”
────────────────二、三大试验“九连问”速答模板
────────────────三、结果判定“三句话”
强度：平均≥标值 且 单块≥0.8/0.83 标值
尺寸：32 块样本中不合格 ≤2 块
透水：A 级不合格可降 B 级，须重标
────────────────四、运输堆放“三要三不要”• 要：堆高 ≤1.5 m，垫片间距 ≤600 mm，运输 <-5 ℃加保温毯• 不要：淋雨暴晒、超高叠放、无垫片直接堆
────────────────五、考场 5 秒画表模板（若大题让列表，直接默写下方 5×3 表）
███████████████████████████
第四阶段、记忆卡锁死（2 分钟）制作记忆卡：准备一张便签并将其对折，在正面写上大范围提示（如 “混凝土抗弯 & 抗压试验”），背面则写上重点中心数字（如 “弯 0.5 MPa/s、压 0.3 MPa/s”）。
自测强化：通过看记忆卡的正面，尝试口述背面内容；若答错则再读一遍，直到答对为止，从而巩固记忆，确保知识的准确掌握。
【正面：框架+三大试验】
┌── 通用框架 ──┐• 适用：市政人行道/园林景观/非重载广场• 分类：PB(砖)/PF(板) S(联锁)/N(普通)• 等级：强度 Rf3.0-6.5 fts3.0-4.5 透水 A/B• 批样：≤2000 m²/批 28 d 标养 20±2 ℃ ≥95 %RH• 判定：平均≥标值 & 单块≥0.8/0.83 尺寸32块中≤2块 A降B重标• 堆放：≤1.5 m 垫片≤600 mm <-5 ℃加保温毯

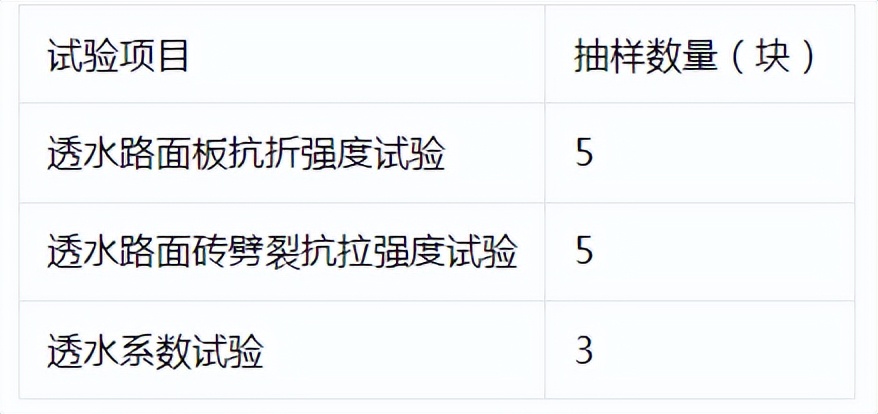

┌── 三大试验 3-5-5 ──┐
──────────────────────────【背面：口诀+速查表】
速记口令“2000一批28天养，3-5-5块记心上；20度泡24时，15乘4垫片齐；45秒破0.1兆，公式背完不会掉。”
速查小表• 拆模：24±2 h（<15 ℃顺延6-12 h）• 复检：双倍取样• 运输：防雨、防冻、垫片600
███████████████████████████
第五阶段：复盘并重复真题练习：进行真题的练习，检验学习成果，运用所学知识解决问题，提高应试能力。
错题复盘：针对做错的题目，翻回教材对应页，把错因写在树状图旁，再重新从第 2 步开始复习，强化对薄弱环节的理解和记忆。
强化标记：每完成一轮学习和练习，在页角画一个圈；当圈满 3 个时，休息 5 分钟，以保证学习的连贯性和持续性，同时让大脑有时间对所学知识进行整合和内化。
这份模拟考覆盖了 GB/T 25993-2023《透水路面砖和透水路面板》标准中的多个关键点，包括产品分类、技术要求、试验方法和检验规则等。通过这份模拟考，可以有效帮助学习者掌握标准的核心内容，为实际应用和考试做好准备。
GB/T 25993-2023《透水路面砖和透水路面板》模拟考单选题（每题 4 分，共 60 分）透水路面砖和透水路面板不适用于以下哪种场所？ A. 市政人行道 B. 非重载路面广场 C. 高速公路主干道 D. 园林景观小径
透水系数的单位是？ A. m/s B. cm/s C. mm/s D. dm/s
陶瓷透水路面砖和透水路面板的透水系数应≥？ A. 1×10⁻² cm/s B. 5×10⁻³ cm/s C. 1×10⁻³ cm/s D. 5×10⁻² cm/s
抗折强度 Rf3.5 的平均值和单块最小值分别是？ A. ≥3.5 MPa，≥2.8 MPa B. ≥3.5 MPa，≥2.4 MPa C. ≥4.0 MPa，≥3.2 MPa D. ≥5.5 MPa，≥4.4 MPa
抗冻性试验中，经过 15 次冻融循环后，强度损失率和质量损失率的要求是？ A. 强度损失率≤20%，质量损失率≤5% B. 强度损失率≤25%，质量损失率≤8% C. 强度损失率≤15%，质量损失率≤10% D. 强度损失率≤10%，质量损失率≤5%
耐磨性试验中，混凝土透水路面砖和透水路面板的磨损深度应≤？ A. 30 mm B. 20 mm C. 25 mm D. 15 mm
防滑性试验中，摩擦系数应≥？ A. 0.5 B. 0.6 C. 0.7 D. 0.8
放射性核素限量中，室内使用应符合 GB 6566 中哪类装修材料的要求？ A. A 类 B. B 类 C. C 类 D. D 类
耐候性试验中，经过 500 小时加速老化试验后，强度损失率应≤？ A. 10% B. 15% C. 20% D. 25%
耐化学腐蚀性试验中，经过酸碱浸泡试验后，透水系数降低率应≤？ A. 10% B. 15% C. 20% D. 25%
尺寸偏差测量中，长度、宽度和厚度的允许偏差分别是？ A. ±2.0 mm，±2.0 mm，±1.5 mm B. ±1.5 mm，±1.5 mm，±1.0 mm C. ±2.5 mm，±2.5 mm，±2.0 mm D. ±3.0 mm，±3.0 mm，±2.5 mm
外观质量中，每块砖的缺棱掉角最多允许多少处？ A. 1 处 B. 2 处 C. 3 处 D. 4 处
抗压强度等级 C25.0 的平均值和单块最小值分别是？ A. ≥25.0 MPa，≥22.5 MPa B. ≥28.0 MPa，≥25.0 MPa C. ≥30.0 MPa，≥27.0 MPa D. ≥35.0 MPa，≥32.0 MPa
抗折强度试验中，试件在水中浸泡的时间为？ A. 12h±0.5h B. 18h±0.5h C. 24h±0.5h D. 30h±0.5h
产品标记中，透水路面砖的代号是？ A. PF B. PB C. S D. N
多选题（每题 6 分，共 60 分，选错不得分，选少一个这题只有 0.5 分）透水路面砖和透水路面板的产品类别包括？ A. 联锁型 B. 普通型 C. 弧形型 D. 正方形型
透水路面砖和透水路面板的强度等级包括以下哪些？ A. 劈裂抗拉强度等级 B. 抗折强度等级 C. 抗压强度等级 D. 抗弯强度等级
技术要求中，外观质量包括哪些方面？ A. 色调 B. 表面质量 C. 缺棱掉角 D. 裂纹
物理性能要求中，以下哪些是强制要求？ A. 透水系数 B. 抗压强度 C. 抗折强度 D. 抗冻性
抗冻性试验中，试件数量为 2 组 10 块，其中一组 5 块用于？ A. 冻融循环试验 B. 对比试验 C. 强度试验 D. 密度试验
判断题（每题 4 分，共 40 分）透水路面砖和透水路面板的透水系数越大，透水性能越好。
抗压强度等级越高，产品承受压力的能力越强。
经过冻融循环后，质量损失率越低，产品耐久性越好。
耐磨性试验中，磨损深度越深，产品性能越好。
防滑性试验中，摩擦系数越高，防滑性能越好。
放射性核素限量中，室外使用应符合 GB 6566 中 A 类装修材料的要求。
耐候性试验中，强度损失率越高，产品耐候性越好。
耐化学腐蚀性试验中，透水系数降低率越高，产品耐腐蚀性越好。
尺寸偏差越小，产品质量越高。
缺棱掉角面积越大，产品外观质量越好。
答案：C高速公路主干道不属于透水路面砖和透水路面板的适用场所。
答案：B透水系数通常用 cm/s 表示。
答案：B陶瓷透水路面砖和透水路面板的透水系数应≥5×10⁻³ cm/s。
答案：ARf3.5 的平均值≥3.5 MPa，单块最小值≥2.8 MPa。
答案：A15 次冻融循环后，强度损失率≤20%，质量损失率≤5%。
答案：A混凝土透水路面砖和透水路面板的磨损深度应≤30 mm。
答案：B摩擦系数应≥0.6（湿态）。
答案：A室内使用应符合 GB 6566 中 A 类装修材料的要求。
答案：B强度损失率应≤15%。
答案：B透水系数降低率应≤15%。
答案：A长度、宽度允许偏差为±2.0 mm，厚度允许偏差为±1.5 mm。
答案：C每块砖的缺棱掉角不得大于 3 处。
答案：BC25.0 的平均值≥28.0 MPa，单块最小值≥25.0 MPa。
答案：C试件在水中浸泡时间为 24h±0.5h。
答案：B透水路面砖的代号是 PB。
多选题答案及解释答案：A、B透水路面砖和透水路面板按形状分为联锁型（代号：S）和普通型（代号：N）。
答案：A、B、C强度等级包括劈裂抗拉强度等级、抗折强度等级和抗压强度等级。
答案：A、B、C、D外观质量包括色调、表面质量、缺棱掉角和裂纹。
答案：A、B、C、D透水系数、抗压强度、抗折强度和抗冻性均为物理性能的强制要求。
答案：A、B一组 5 块用于冻融循环试验，另一组 5 块为对比用试件。
判断题答案及解释答案：√透水系数越大，水透过试样表面的能力越强，透水性能越好。
答案：√抗压强度等级越高，产品承受压力的能力越强。
答案：√质量损失率越低，说明产品在冻融循环后的损耗越小，耐久性越好。
答案：×磨损深度越深，说明产品耐磨性越差。
答案：√摩擦系数越高，防滑性能越好。
答案：×室外使用应符合 GB 6566 中 B 类或 C 类装修材料的要求。
答案：×强度损失率越低，产品耐候性越好。
答案：×透水系数降低率越低，产品耐腐蚀性越好。
答案：√尺寸偏差越小，产品质量越高。
答案：×缺棱掉角面积越小，产品外观质量越好。
