一场拆机直播，撕碎所有质疑
2025年5月24日晚，抖音博主“杨长顺维修家”直播拆解小米15S Pro主板时，镜头扫过玄戒O1芯片表面的“Xiaomi”蚀刻LOGO，弹幕瞬间被“雷军牛X”刷屏。这场直播观看量超10万，核心争议点被逐个击破：
外观实锤：芯片面积仅109mm²，比骁龙8 Gen3更紧凑，外挂联发科基带的设计与苹果A系列方案高度相似；
架构拆穿：Die布局中NPU和ISP模块采用小米自研架构，与Arm公版方案存在显著差异；

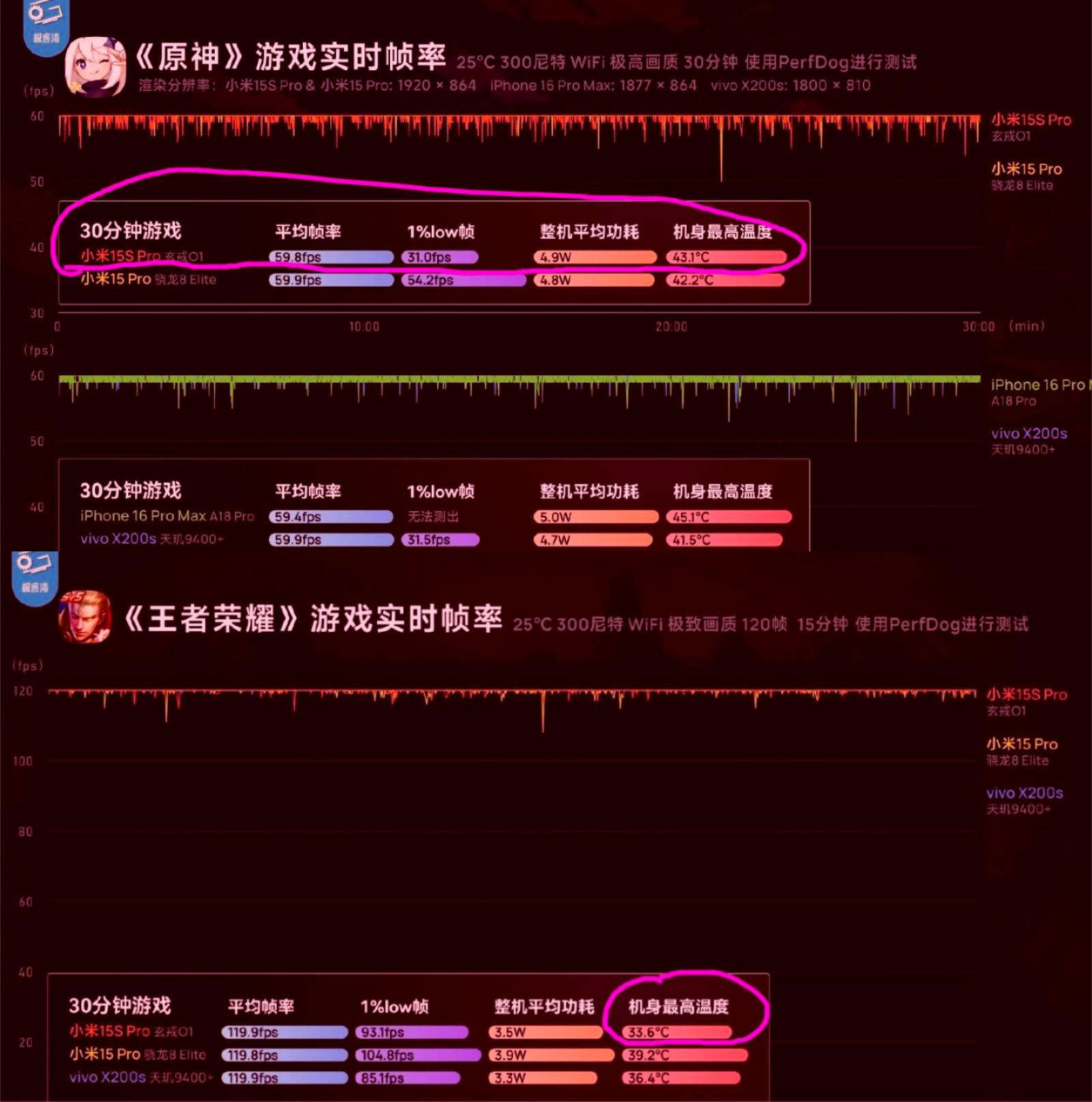

性能对飙：极客湾实测显示，玄戒O1在《原神》60帧高画质下功耗仅4.9W，机身温度43.1℃，比骁龙8 Gen3低3℃。
这场拆机彻底粉碎了“贴牌论”——没有企业会为一场直播定制数亿美元流片的“假芯片”。
从28nm到3nm，小米的“自杀式”突围
雷军的造芯路堪称地狱难度：
2017年踩坑：首款澎湃S1因28nm工艺落后、性能拉胯，搭载机型小米5C销量惨淡，团队被迫转向影像、快充等“小芯片”续命；
2021年重启：成立上海玄戒技术公司，挖角高通前高管秦牧云，四年烧掉135亿研发资金，日均烧钱1000万；
技术赌博：跳过5nm直接攻关3nm，团队用480种自研标准单元库重构电路，将Arm Cortex-X925超大核主频暴力拉升到3.9GHz，比公版方案激进23%。
这种“不成功便成仁”的投入，让玄戒O1的晶体管密度达到190亿/片，GPU能效比苹果A18 Pro仅差8%，却比高通省电18%。
3nm芯片背后的产业暗战
小米的突破触动了全球芯片格局：
1. 高通反制：供应链曝高通或限制骁龙8 Elite供应，倒逼小米加速玄戒迭代；
2. 国产替代：与紫光展锐合作研发集成基带，计划2027年推出全自主SoC，剑指“去高通化”；
3. 制造隐忧：玄戒O1仍依赖台积电3nm代工，若美国升级制裁，小米需转单中芯国际N+2工艺，性能或倒退20%。
即便如此，玄戒O1已带动国产芯片产业链爆发——国内封装企业通富微电订单激增50%，IP设计公司芯原股价单周暴涨30%。
用户体验暴打参数党：这才是真·高端
参数再漂亮，用户只关心“烫不烫手、卡不卡顿”：
游戏实测：小米15S Pro玩《王者荣耀》机身仅33.6℃，比骁龙8 Gen3机型低5.4℃，网友戏称“冰龙再世”；
影像革命：自研ISP让4K夜景视频信噪比提升20倍，拍星空可自动识别星座并标注名称；
生态碾压：手机、汽车、平板共享玄戒O1算力，SU7车主用手机芯片远程渲染车载AR导航，延迟低于10ms。
这些体验背后是小米“变态级”调校——HyperOS团队为玄戒O1重写300万行代码，让AI算子响应速度提升40%。
争议与反思：自研芯片该不该“吹”？
面对“用Arm架构算什么自研”的质疑，业内人士直言：“苹果A系列、高通骁龙哪个不用Arm？关键看谁优化得更狠！” 事实是，玄戒O1的3.9GHz主频比Arm原方案超频23%，NPU算力比公版高40%，这些突破靠的是小米自研的电路硬化技术。
但隐患同样存在：
基带短板：外挂联发科方案导致高铁场景断流率比高通高15%；
产能危机：首期量产仅200万片，若销量不及预期，芯片成本将吞噬小米手机利润；
用户信任：极客湾测试发现，玄戒O1的AI语音助手在嘈杂环境识别率比骁龙低8%，米粉能否容忍“国产瑕疵”？
结语：中国芯不需要完美，只需要敢拼命
从被嘲“贴牌厂”到硬刚苹果高通，小米用135亿砸出一条血路。正如雷军在发布会上哽咽所言：“我们可以接受失败，但绝不能接受放弃！” 当拆机直播揭开真相的那一刻，中国科技产业终于明白——与其跪着追光，不如自己成为太阳。
