说明1. 设置vfbox网关采集三菱PLC数据
2. 把采集的数据转成CCLink IE Field Basic协议转发给其他系统。
网关工作原理VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：
1. 仰科网关。支持采集三菱PLC数据，CCLink IE Field Basic协议转发。
2. 电脑。IP设置成192.168.1.198，和网关在同一个网段。
3. 网线、12V电源。
数据1. 网关可采集三菱多种型号PLC的数据，FX系列，IQ系列等。
2. 安装VFBOX Studio软件。打开软件后，点击新建工程，设备类型选择实际网关的型号。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

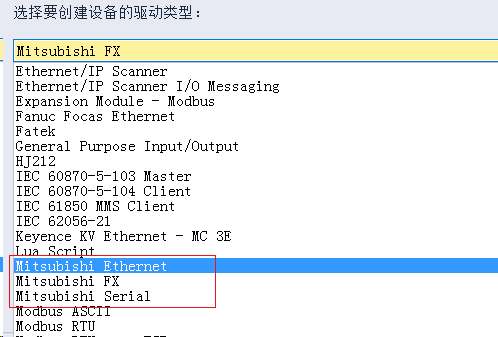

3. 点击“新建设备”，驱动类型根据实际的三菱PLC选择。
4. 选择PLC的类型。

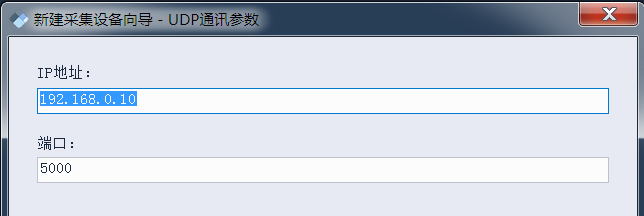

5. 如果是网线连接，则输入PLC的IP和端口号。
6. 如果是串口连接，则设置成和PLC的串口设置保持一致。
7. 添加要采集的数据点位。

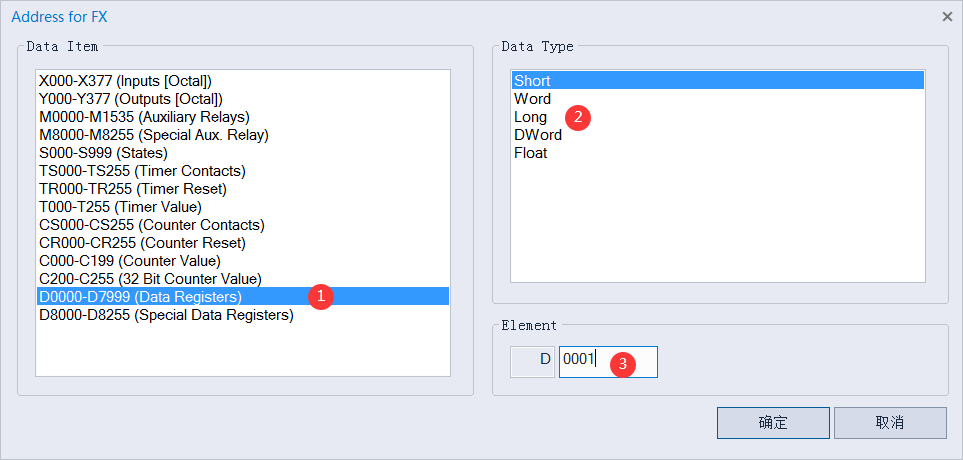

8. 选择数据区域（1），数据类型（2），数据地址（3），点击确定。
9. 配置完成后点击菜单“下载”，把工程下载到网关里。
10. 点击菜单“查看数据”，查看网关采集到的数据。
协议转发数据1. 点击菜单，服务-CCLink IE Field Basic。启用设置成Yes。
2. 把要转换的变量添加到对应的分类中。
3. 设置完成后，点击“下载”，把工程下载到网关中。
4. 其他设备就可以通过CCLink协议读取网关的数据。
1. 网关的网口接到PLC的CCLinke IEF Basic接口，不能接其他接口。
2. 电脑上打开 “GX Works2”软件。
3. 新建PLC的工程，或者打开已有工程。点击plc参数。
4. 依次点击“内置以太网端口设置”-“CC-Link IEF Basic设置”
5. 依次操作如下1，2，3处的设置，然后点击“网络配置设置”
6. 点击“连接设备自动检测”就可以获取到网关的信息，如网关的IP地址，起始点的设置。如果没有搜索到网关信息，先检查一下网关和PLC是否已经连接。也可以点击4处，手动添加。
7. 在上图的模块上点击右键，选择“在线”- “反映从站的通信设置”。在弹出的对换框中选择“是”。
8. 关闭以上窗口。点击“设置结束”，不能点“取消”，否则设置不生效。
9. 完成以上设置后，点击菜单“在线”-“PLC写入”，将组态下载到PLC中。
10. 下载完成后，PLC断电重启，才能生效。
11. 点击以下菜单。
12. 输入此前设置的软元件名，查看网关里的数据。
1. 网关和三菱PLC是通过MC协议进行通信，需要在三菱PLC里启动MC协议。

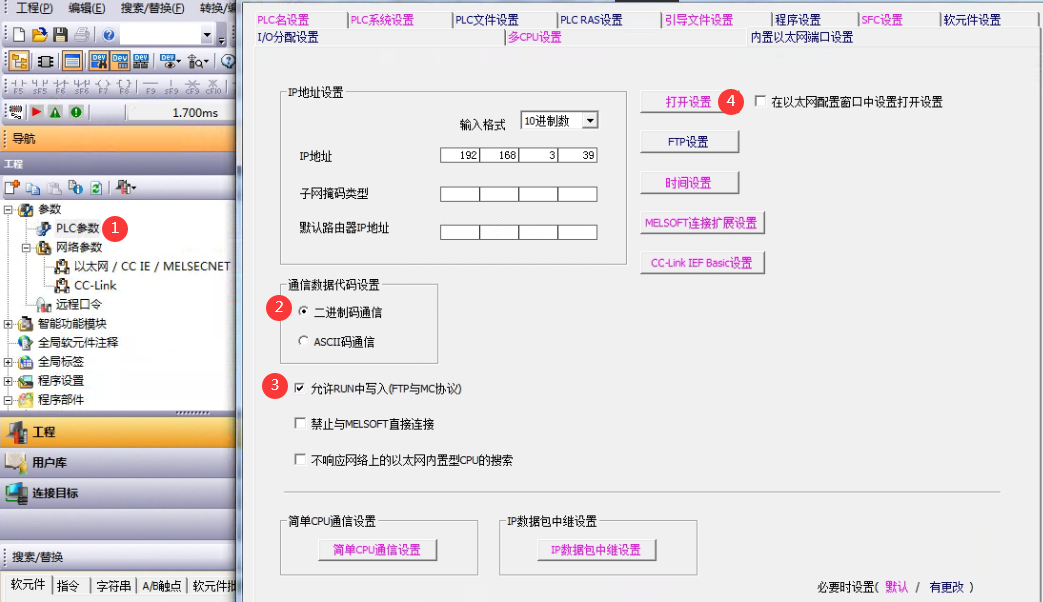

2. 点击“打开设置”，启动MC协议。此处设置的协议（UDP），端口号（5000），要和网关中配置的保持一致。
3. 如果网关是接到三菱的编程口，则需要启动编程口的通信。
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：
1. 不需要修改设备里的程序。
2. 不影响设备原有的工作方式和功能。
3. 只需要简单的配置就可以实现功能需求。
4. 设备长期稳定工作。
5. 网关运行架构如下
