‍巴伦是一种三端口器件，或者说是一种通过将匹配输入转换为差分输出而实现平衡传输线电路与不平衡传输线电路之间的连接的宽带射频传输线变压器。在之前的文章中，有简单介绍了一下其原理和性能参数，今天我们一起来了解一下巴伦的基本类型及其优势。

1）经典变压器巴伦

经典变压器也称隔离变压器，其内具有两个缠绕于变压器芯上的独立线圈绕组，该芯既可以为空（空气芯），也可由陶瓷等磁性中性材料、磁导体或软铁构成。其中，初级绕组接收输入信号，而次级绕组输出转换后的信号。在理想的变压器中，无论如何变化，电压与电流的比值永远与绕组匝数比的平方成正比，而且功率（单位为瓦特）永远保持不变。

优点：由于输入绕组和输出绕组之间电气隔离，因此该巴伦可用于连接地平电压存在接地回路问题或电气不兼容问题的电路。

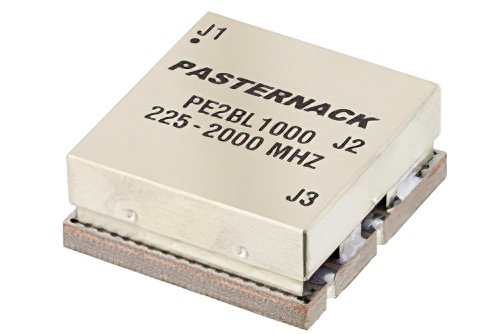

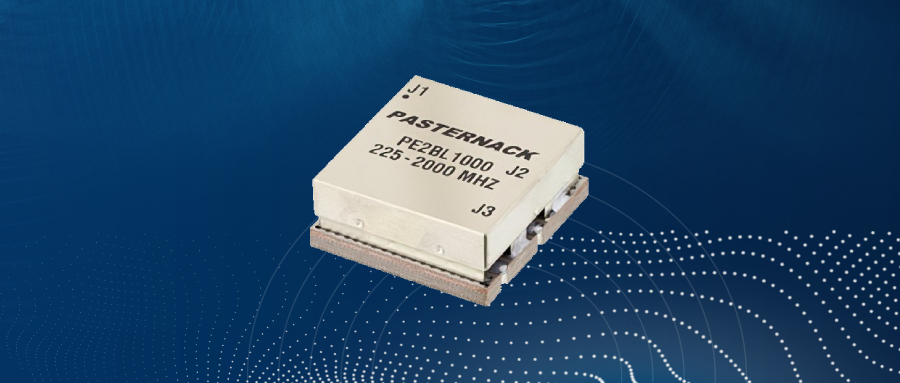

巴伦，50 欧姆 转25 欧姆， 225 MHz ~2 GHz ，最大功率为100 W， 表面贴装(SMT)

2）自耦变压器巴伦（电压巴伦）

自耦变压器巴伦具有一个线圈，或具有两个或两个以上的线圈，这些线圈的电接线也缠绕于铁氧体棒芯或环芯上。当仅有一个绕组时，该绕组两端之间必须设置至少一个额外的电气接头或分接点。在该巴伦中，通过一对电连线输入的输入电流起到初级线圈的作用，并用于芯体的磁化。

优点：与其他变压器类型的巴伦不同，自耦变压器巴伦所有末端均可将直流电流接地。

3）传输线变压器巴伦（扼流圈巴伦）

此类型巴伦有时也称电流巴伦，其可保证两个输出端的输出电流相等，但输出电压不一定相等。同轴电缆内部的电流大小相等且相位相反，因此其所产生的磁场强度相等且方向相反，而且在大部分情况下可相互抵消。当将变压器巴伦与传输线变压器巴伦组合时，可实现极宽的工作带宽。人们常将Guanella传输线变压器和巴伦组合用作阻抗匹配变压器。

优点：扼流圈巴伦可防止额外电流通过电感阻抗沿传输线回流。

4）延迟线巴伦

延迟线巴伦连有其上不设任何变压器件且具有特定长度的传输线，通常用于较窄的频率范围，其中，所连的传输线长度为该传输线介质内目标频率的四分之一波长的倍数。此类巴伦例如用于同轴连接向平衡天线的转接。

优点：产生180°的相位偏移且提供平衡输入。
