又到了天天30℃+的日子。被空调冷气吹得头疼关节酸的年轻人，突然怀念起一躺上去就冰冰凉的麻将凉席。

可小时候天天见的消暑必备“神器”，如今翻箱倒柜也找不到了。

为什么麻将凉席从大众视野里消失了?

麻将凉席为什么消失了

拥有麻将凉席的童年，体验感大多相似。

盛夏的晚上，一边感受着凉凉的触感美美入睡，一边小心整理好头发，翻身也要提心吊胆。不然，不小心带动的“麻将”会以夹肉、夹头发的方式惩罚每一个降低警惕的人。

就算运气好，一夜相安无事。“麻将”坚硬的质地也会在你身上留下独特印记——压痕。

睡时被“夹”，睡醒带着半张脸的格子印迹出门，是“麻将凉席拥有者”的独特身份标识，也是麻将凉席最受吐槽的问题。

但这并不是唯一的问题。

凉席上的“麻将块”间缝隙多，用的时候铺床上容易漏灰尘，脏了又很难清洗干净。久而久之容易成为细菌螨虫聚居地，每每躺在上面都要起疹子。

串联“麻将块”的塑料或绳子也不无辜，用久了会老化，经常冒出尖尖的刺来，不仔细看还会扎到肉。

有这么多缺陷，还能占据家家户户“消暑神器”位置十几年，麻将凉席里的“麻将”究竟是何方神圣?为什么人们要把凉席设计成麻将的样子?

虽然名字里带“麻将”，手感像麻将一样沉甸甸，撞击声音听起来也像洗麻将，但麻将凉席里的“麻将块”确确实实不是麻将，而是由竹子做成的竹块。

国家市场监督管理局、中国国家标准化管理委员会发布的国标GB/T38780-2020《竹席》中规定，麻将席是指用绳线或其他材料将竹块穿织，四周可用织物包边缝制而成的席垫，属于竹席的一种。

为什么要用竹子做呢?

一个重要原因是，竹子的导热系数较高。

导热系数是描述材料传热导热能力的指数，导热系数越高，传导热量的能力越强。

在38°C的情况下，空气的导热系数为0.027W/m·K，而根据中南林业科技大学刘帅等学者测量发现，麻将凉席的制作原料——毛竹的导热系数约0.3~0.5W/m·K。也就是说，相较于空气，人体更容易向麻将凉席传导热量，因此会产生凉爽的感觉。

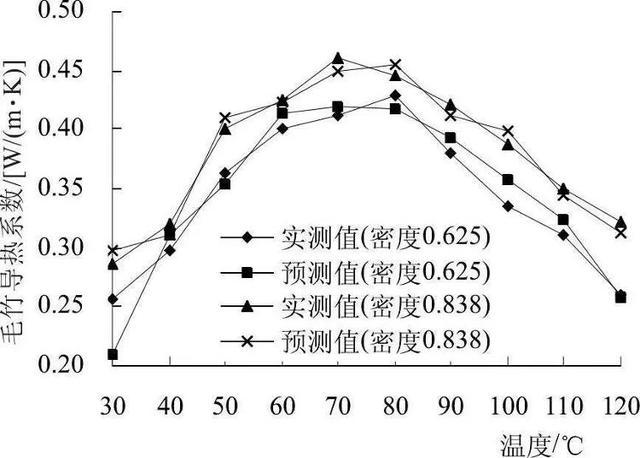

毛竹导热系数数据

另外，竹子的耐用性也有目共睹。

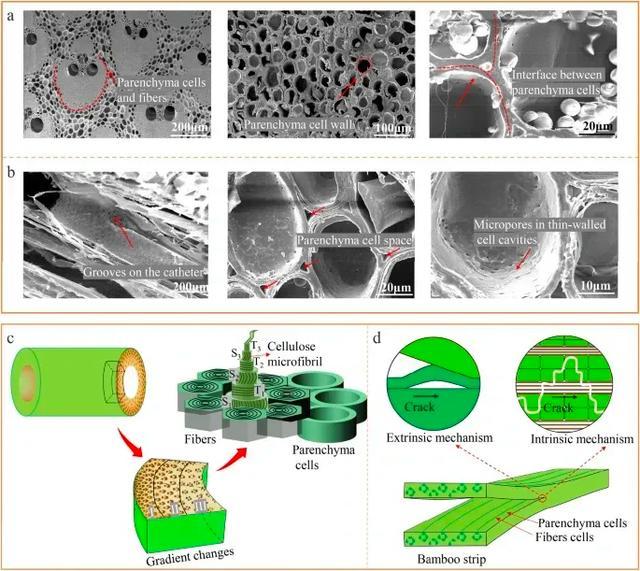

竹子内部的微观结构

这主要来自于竹子的微观结构。竹子内部的刚性维管束均匀分布在柔软的薄壁细胞中，形成类似“岛链结构”，这种结构在竹子受到外力时能够有效分散和吸收应力，从而提高竹子的坚固性。同时，薄壁细胞和其中富含的不同形态的微孔隙也能吸收能量，并通过变形来防止裂纹扩展。另外，竹片的联锁复合界面(上图3c)在外力作用下使竹片组织细胞不均匀变形。

独特的微观结构让竹子拥有强度和韧性高的特点，也让麻将凉席拥有“超长待机时间”，成为以前家喻户晓的“祖传凉席”。

至于为什么要设计成“麻将”的样子?

一方面，同样是竹材料制作的凉席，不同的表面结构也会影响热量的传导效率，但是厚度对皮肤瞬时的热量传递影响不大。因此，虽然经过处理的麻将块比较厚，但由于其表面光滑，与人体皮肤接触的面积更大，传导热量更快，接触时感觉更凉快。

另一方面，麻将块之间的缝隙也能提升凉席整体的透气性，帮助人体散热，减少因出汗导致的身体潮湿、闷热。

此外，在使用过程中，麻将块还能配合人体的辗转挤压不同穴位，起到一定的按摩作用，增加健康效果。

哪种凉席最好用？

麻将凉席毁誉参半，终归是逐渐退出了人们的视野。

当前市面上的凉席五花八门，新兴的各种冰丝凉席、乳胶席，哪种才是麻将凉席的最优替代品?

首先，好凉席，必须得凉。

要想知道这些凉席凉不凉，最直接的方法就是看材质的导热系数。

冰丝凉席主要材料包含粘胶纤维等再生纤维素纤维和锦纶、聚酯纤维、高分子聚乙烯等合成纤维。而乳胶席则是在冰丝凉席的基础上，再在中间加一层天然乳胶，达到增加使用舒适度和柔软度的目的。

其中，锦纶的导热系数为0.244～0.337W/m·K，高分子聚乙烯的导热系数约为0.42W/m·K，导热系数比较高，可以实现凉爽的触感。

而天然材料中，除竹子外的其他材料导热能力普遍一般。如草席中的草、藤席中藤导热系数大约为0.047W/m·K，还有甚至可以被称为不良导热体的皮革。

一般认为，导热系数小于或等于0.12的材料都可以视为保温材料。

也就是说，草席、藤席、皮革席做保温，反而比做凉席更有天赋。

牛皮凉席|图源：淘宝

更简单一点，可以直接看商品详情页的接触凉感系数。

国标GB/T35263-2017《纺织品接触瞬凉感性能的检测和评价》规定，接触凉感系数(Q-max)值达到0.15J/(cm2·s)及以上的面料，才可以叫做凉感面料。

按照这个指数找，大概率错不了。

此外，同样材质下，面料的编织密度也会影响凉席的凉感。

这是因为空气的导热系数非常低，大约只有0.023W/m·k。面料的编织密度较高的凉席，面料缝隙间的空气就更少，更有利于散热。

但是，无论是导热系数还是接触凉感系数，目前都只能衡量皮肤接触凉席一瞬间的体验感觉。不管什么凉席，躺久了都必然会被焐热。

当然，夏天躺在床上的烦恼不仅是热，还有出一身汗导致的“黏糊”感。

凉席的凉爽，不仅要凉快，还要干爽，即指凉席材料需要通过芯吸、扩散、传输等方式将人体产生的湿气(汗)迅速蒸发、排放，即通过良好的吸湿、导湿性能，使人体皮肤表面与接触的材料表面之间形成一个干燥的微气候区。

竹子、藤条、草等天然材料制成的凉席，由于原料本身含有较高的且排斥水分的木质素，加上加工过程中为实现表面平滑往往进行一定程度的致密化处理，吸湿能力普遍不如富含纤维素且设计更多孔开放的纺织纤维材料。

纺织材料内部对比，吸湿能力可以根据材质的公定回潮率和芯吸高度等来衡量。

标准回潮率指纤维材料在标准大气(温度20℃，相对湿度65%)状态下，吸放湿作用达到平衡稳态时的回潮率。国家对各种纺织材料的回潮率规定了相应的标准，称为公定回潮率。芯吸高度则指垂直悬挂的纺织材料一端被水浸湿时，水通过毛细管作用，在一定时间内沿纺织材料上升的高度。二者都能代表纺织品的吸湿、透湿能力。

据丁香生活研究所统计发现，粘胶纤维、莱赛尔纤维等再生纤维素纤维的公定回潮率可以达到13%左右，作为天然纤维之一的麻织物也达到了公定回潮率12%和芯吸高度11.1~15.8cm的数据水平，可以较好满足作为家用纺织品的凉席的吸湿能力的需求。

总的来说，要想凉快，可以选竹子、锦纶和高分子聚乙烯等合成纤维;要想干爽，可以选粘胶纤维、莱赛尔纤维等再生纤维素纤维。当然，也有部分冰丝凉席采用合成纤维和再生纤维素纤维的混纺工艺，凉感、干爽统统拿下。买凉席前选好材质，一晚凉爽入睡不是梦。
