嵌入式游戏卡带原理嵌入式卡带堪比微型计算机

嵌入式学习必看——任天堂早年发售的Game Boy游戏卡带，其原理是什么？

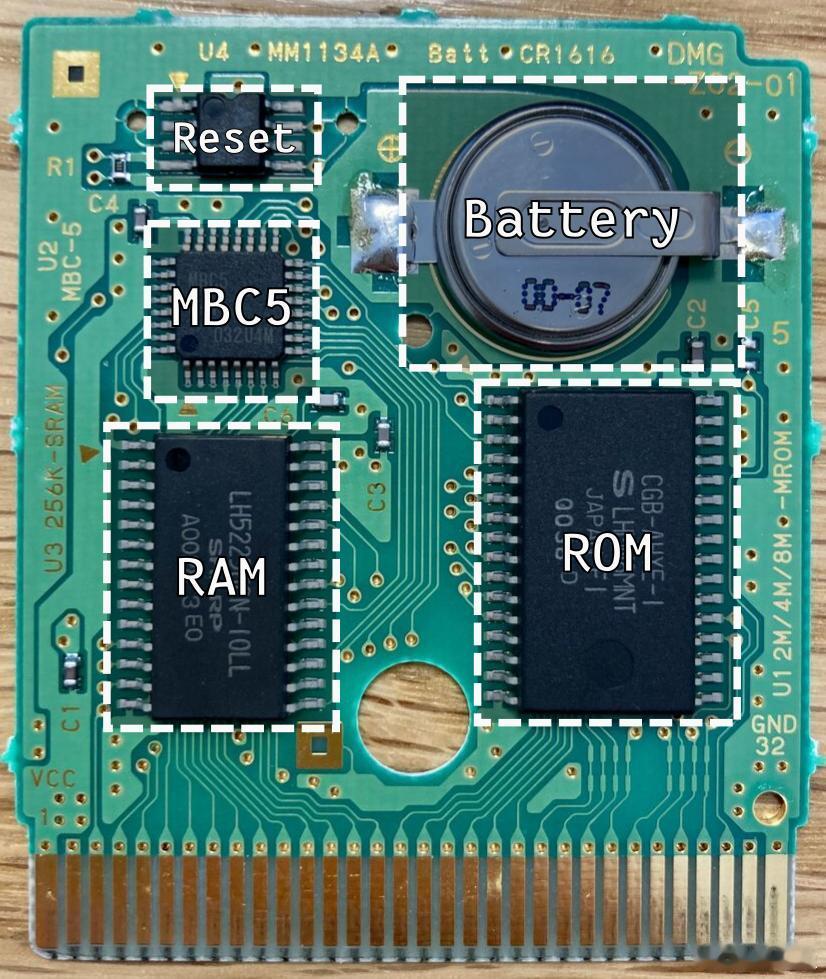

一枚小小的卡带，居然集成了ROM、RAM、电池、MBC控制器，甚至还有震动马达和RTC实时时钟……简直像个小型计算机！

那就让我们来解析一下它的核心原理：

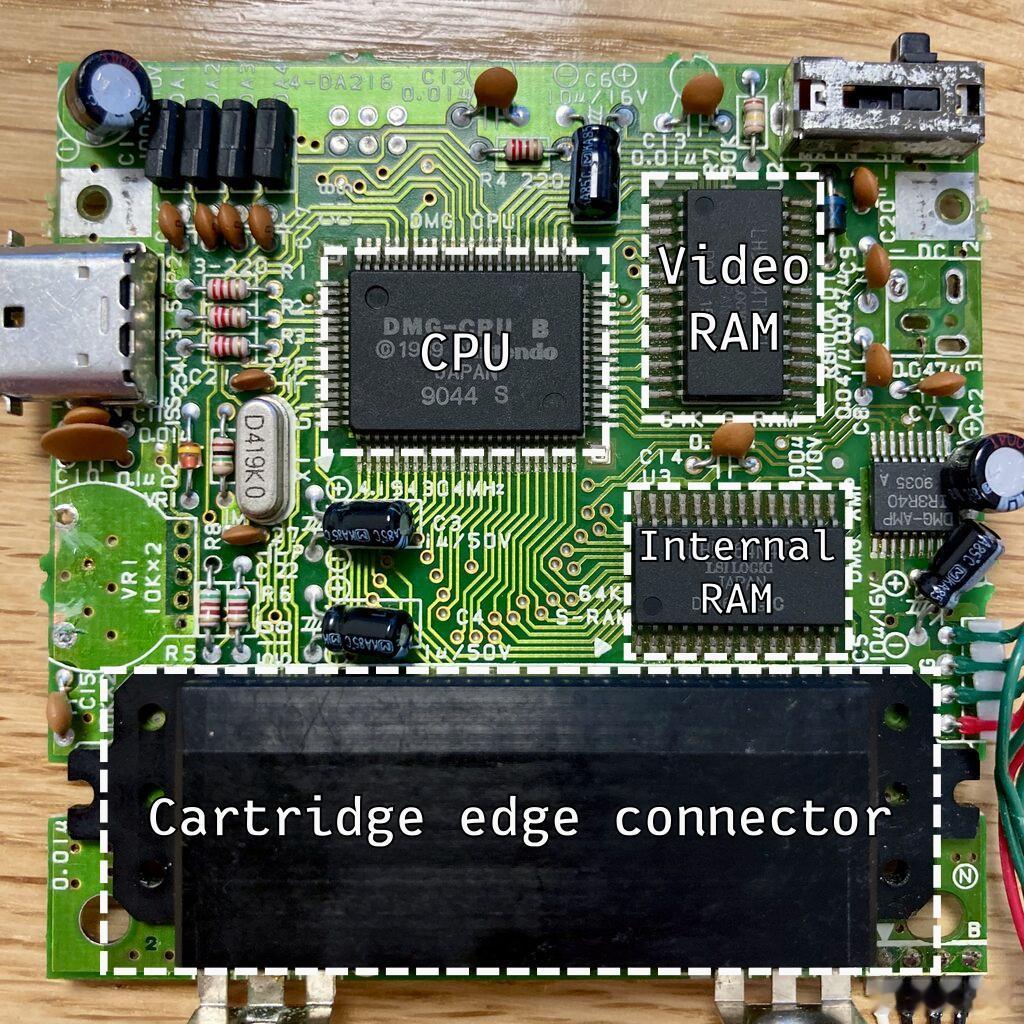

1. 主机无存储，卡带负责一切：Game Boy主机本体几乎没有可供编程使用的存储资源，运行任何程序都需要依赖卡带。这种结构本质上是典型的嵌入式外部资源映射方式。卡带提供的ROM用于程序代码读取，SRAM用于数据读写和存档，整个执行框架高度依赖外部模块。

主机与卡带之间通过32引脚并行总线通信，包括：

- 地址总线（A0-A15）：主机通过地址总线告诉卡带它想访问哪个存储单元

- 数据总线（D0-D7）：主机和卡带之间的实际数据传输通道

- 控制线（RD/WR/CS等）：嵌入式中常见的控制信号，用于区分读/写操作，以及激活或禁用某个芯片，其余芯片则进入高阻态（High Impedance），避免总线冲突。这种地址映射加片选的机制，在嵌入式系统中被广泛用于扩展外部存储和外设，是基础但关键的设计思路。

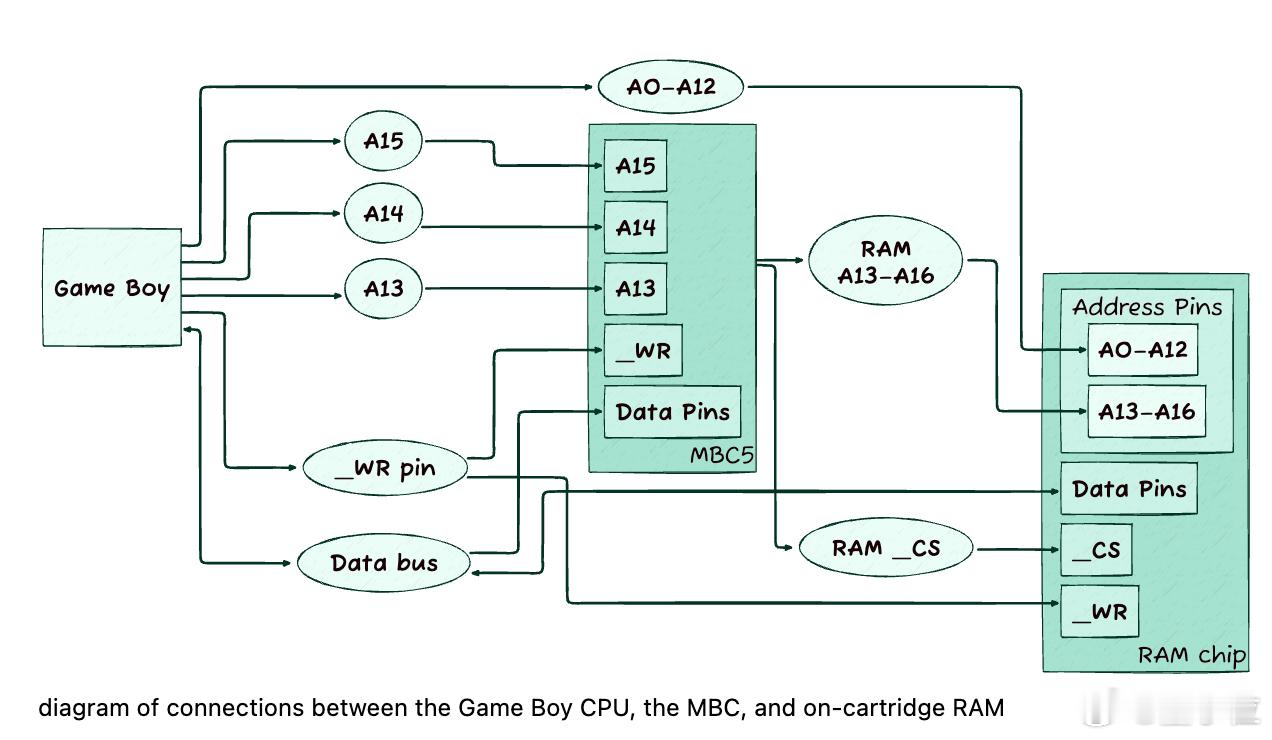

3. MBC是内存管理单元：Game Boy的CPU只能直接寻址32KB空间，但游戏体积往往达到数百KB甚至数MB。为解决这个限制，卡带内集成了内存控制器（MBC），相当于一个嵌入式系统中的动态地址映射模块：

- 以MBC5为例，可支持高达8MB的ROM

- 主机每次只加载16KB的ROM片段（称为“bank”）到地址空间

- 通过向特定地址（如0x2000–0x3FFF）写入数据，主机可以指示MBC切换当前可见的bank

这本质上是一种软件控制下的分页机制，在嵌入式架构中常用于处理有限地址空间下的大程序问题。MBC的设计也体现了嵌入式系统对内存资源“按需映射、动态切换”的理念。

4. 写保护与掉电保持：卡带中的SRAM用于游戏存档，但其写入权限必须手动解锁，防止误操作或系统错误造成数据损坏。这种机制类似于嵌入式系统中常用的“写保护”寄存器设计。

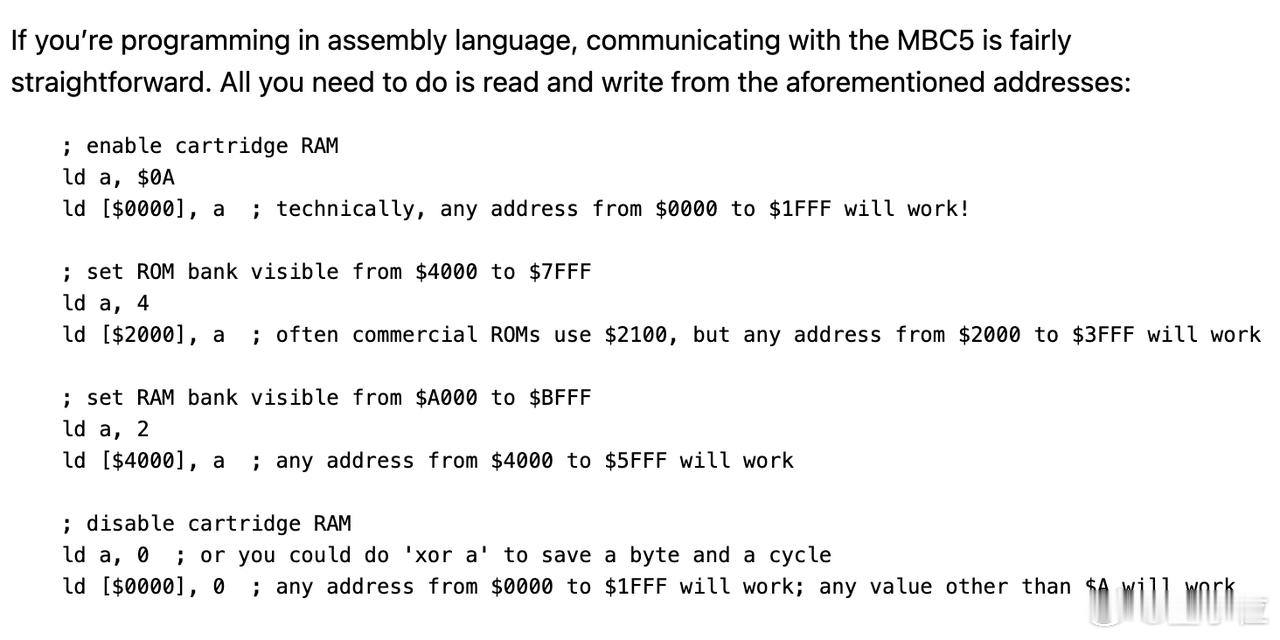

写入流程如下：

- 向地址0x0000–0x1FFF写入值0x0A ⇒ 解锁SRAM写权限

- 写入数据后 ⇒ 必须再次向该地址写入0x00以重新锁定

对于带电池的卡带，还包含一个掉电保持电路，主机断电时自动切换到电池供电，同时禁用SRAM写入。这种“掉电切换+存储保护”策略在嵌入式系统中常用于对抗意外掉电对数据的破坏，与现代MCU的低功耗模式下RAM保护机制如出一辙。

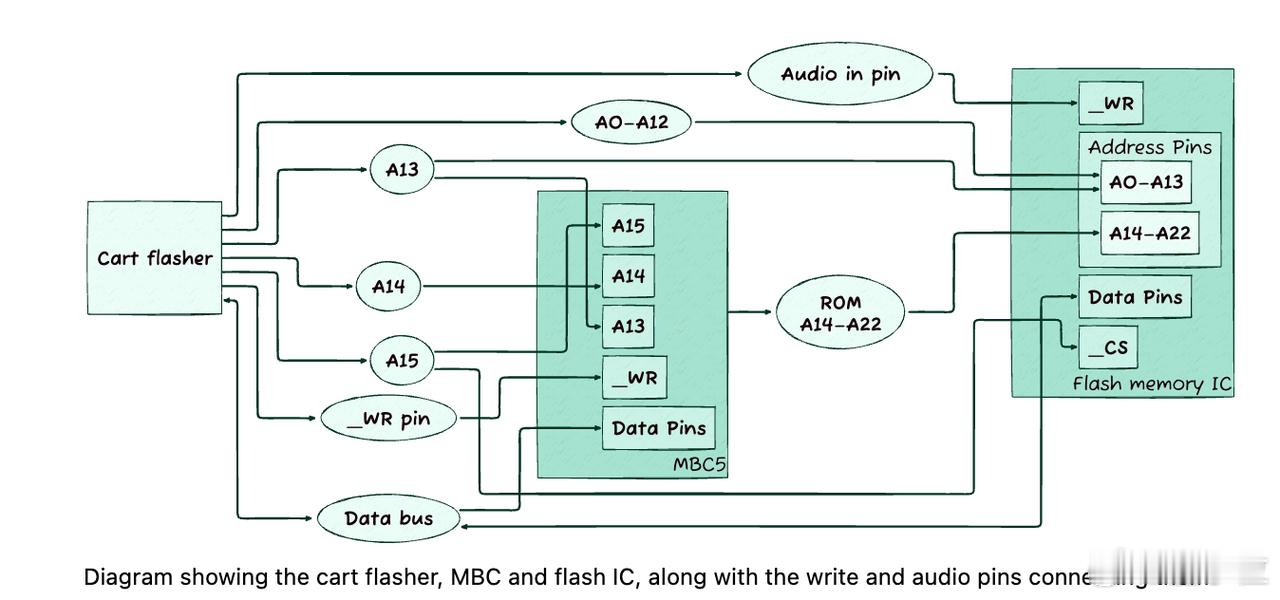

5. 嵌入式实践，自制卡带：从头制作一张Game Boy卡带，不仅涉及硬件焊接、总线时序理解，还要自行设计MBC逻辑，是非常典型的嵌入式项目实战：

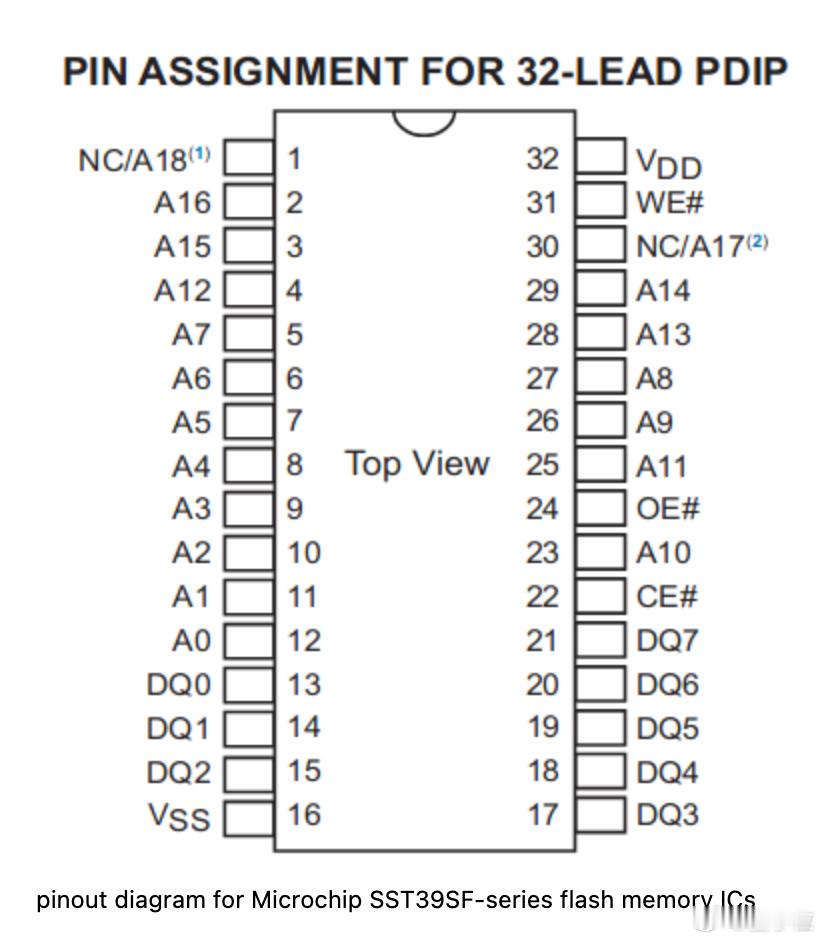

- 用Flash代替ROM ⇒ 涉及非易失性存储的编程协议

- Flash写入机制可能与MBC地址冲突 ⇒ 需增加额外控制脚AIN，确保写入过程不被中断

- Game Boy工作电压为5V，而现代Flash芯片多为3.3V ⇒ 需加电平转换器（Level Shifter）适配

- 自制MBC逻辑 ⇒ 可用微控制器或FPGA实现，模拟bank切换、片选、地址译码等逻辑

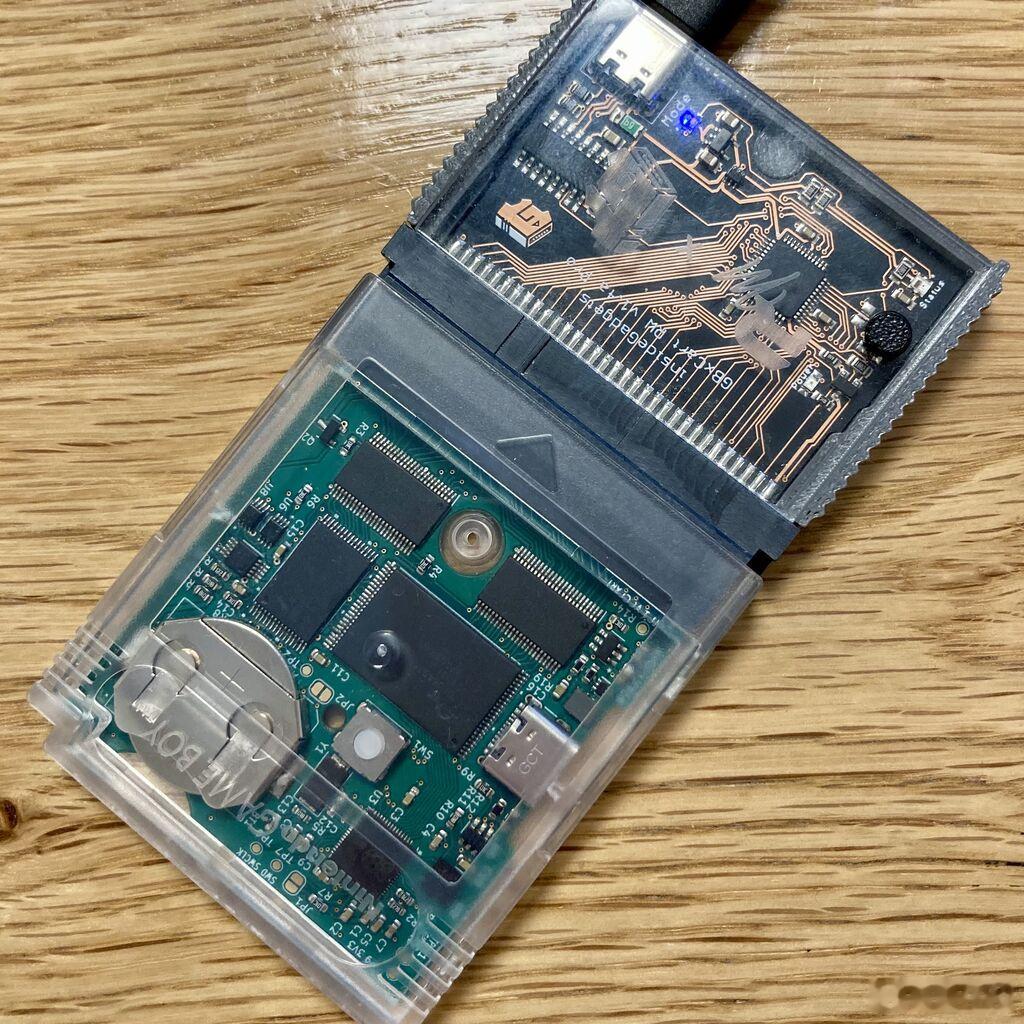

甚至还有人加入LED、WiFi、加速度计等外设模块，让卡带成为一个集成传感器、无线通信、本地存储于一体的微型嵌入式平台，完全打破原始设计的边界。

总结一下，Game Boy卡带不仅是游戏载体，更是一种典型的嵌入式系统形态。

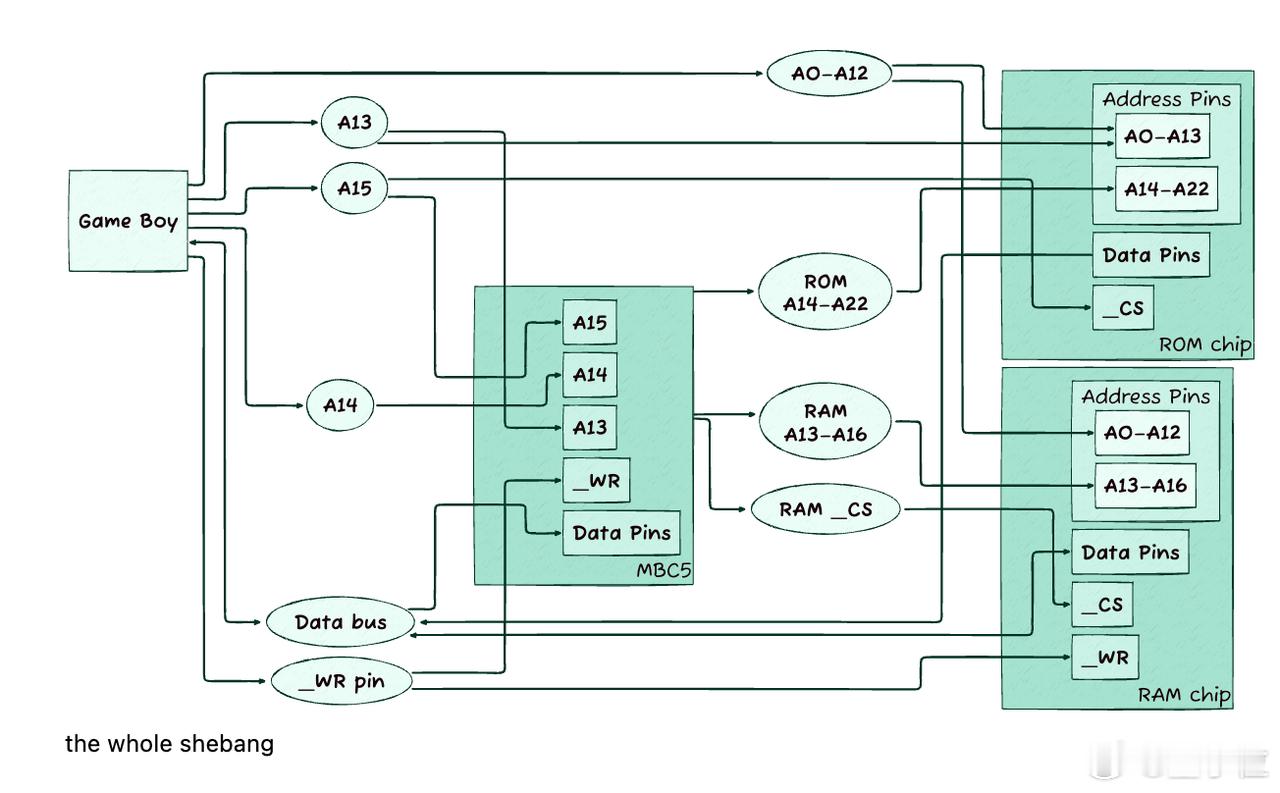

它具备清晰的总线结构、外部存储映射机制、动态内存管理、掉电数据保护、自定义硬件控制等关键特征。

在没有操作系统参与的前提下，主机与卡带之间形成了完整的数据通信和指令交互逻辑。

对于学习嵌入式系统的开发者来说，Game Boy卡带就是一个极具代表性的案例——它展示了在极简资源条件下，如何高效、稳健地构建一个“软硬协同”的嵌入式计算平台。
