‍同轴校准套件也称矢量网络分析仪（VNA）同轴校准套件，是确保矢量网络分析仪（VNA）和其他射频仪器为设备的测试平面提供准确测量的关键工具。今天我们就来说说如何正确维护同轴校准套件。

一、基本构成

同轴校准套件通常包括精密短路部件、开路部件、负载及直通转接头。

短路部件用于“短路”VNA所生成和发出的能量

开路部件在形式上是一种不允许与外部环境耦合及辐射的未端接传输线路的末端

负载用于与VNA及被测设备的传输线路阻抗和端口阻抗匹配

直通转接头则为一种连接校准套件的两个端口的简易转接头，由于其设计目的是尽量接近理想的传输线路，因此目视不可见。

校准套件包含尺寸各异的多种标准同轴连接器，其中最常见的是N型连接器。

二、如何维护

BNC SOL 矢量网络分析仪（VNA） 校准件套件， DC - 10 GHz， 包含短路，开路，负载器件

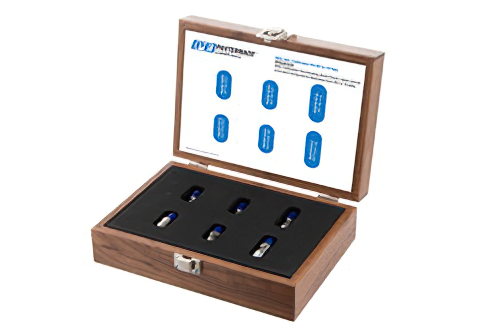

同轴校准套件通常具有设计精妙的箱体，这些箱体不但坚固耐用，而且还具有设于运动垫内用于保持贵重校准部件和配件的有序插槽。除箱体之外，校准套件的每个部件末端还设有防尘盖，以防止灰尘等微粒以及水分进入这些部件的同轴连接器内。为了进一步确保无污染连接，许多技术人员还使用无尘空气喷枪或电子级酒精清洁套件。这些清洁工作还可以防止配接期间连接器内的硬质颗粒对连接器内表面造成损坏，从而延长校准套件的使用寿命。

‍
