哈喽，大家好，我是小方，今天，我们主要来看看香港大学科研团队在AI芯片底层技术上的一项突破，它可能会悄悄改变你手中智能设备未来的样子。
一把“智能尺子”，量出AI芯片高效能未来最近，香港大学博士生洪海桥所在团队的一项研究登上了《自然-通讯》，他们搞出了一种基于忆阻器的新型模数转换器（ADC），你可以把它理解为一把“智能尺子”，能根据要测量的“信号”大小动态调整自己的刻度，结果就是量得更快、更准，还异常省电，这项技术瞄准的，正是当下火热又棘手的存算一体（CIM）AI芯片。

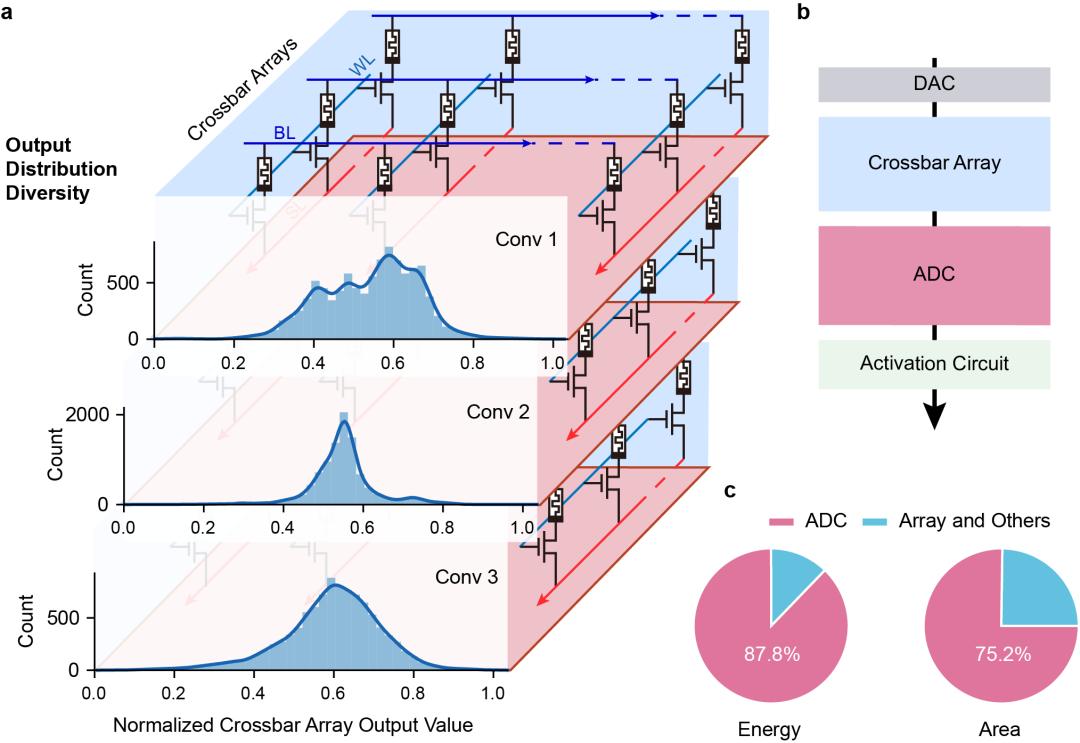

简单说，存算一体想让AI计算直接在存储单元里发生，跳过数据来回搬运，是突破传统芯片“存储墙”、“功耗墙”的利器，但它有个卡脖子环节：核心的模拟计算单元算出的结果是模拟信号，而芯片其他部分需要数字信号，中间的“翻译官”——ADC，往往又大又耗电，把存算一体省下来的那点优势又吃回去不少，港大团队的思路很“原生”：干脆用存算一体阵列里的核心元件——忆阻器，来造这个ADC。
从根源改造，硬件融合释放双重红利传统设计想实现自适应量化，电路会很复杂，而这个新设计利用忆阻器本身就能存储和调节电导（电阻）的特性，通过施加电压脉冲就能轻松设定“量化边界”，甩掉了传统方案里臃肿的电容阵列和复杂控制电路，正因与忆阻器计算阵列是“同根生”，它在硬件层面实现了深度融合。

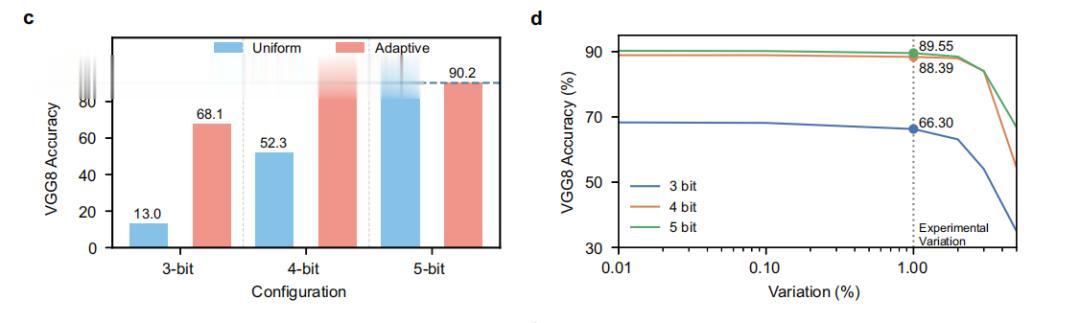

根据论文数据，集成这种ADC后，存算一体系统的总能耗和总面积开销分别能降57.2%和30.7%，在5比特精度下，每次转换的能量消耗仅有12.58飞焦耳，芯片面积约24.29平方微米，比现有前沿设计提升了不止一个量级，这还没完，忆阻器本身非易失的特性，让这把“尺子”的刻度设定一次写入就能长期使用，几乎不产生待机功耗，这对依赖电池的边缘设备简直是福音。
通往“可用的”高效能AI芯片当然，从实验室的原理验证到我们手机里的芯片，还有很长的路要走，研究团队也指出，下一步需要完成完整系统的芯片集成与流片测试，并探索更智能的片上自适应算法，一位审稿人的评价很直接：这项工作解决的ADC能耗问题，对于存算一体技术的商业化落地“极其重要，我甚至认为是决定性的”。
当前，以GPU为代表的数字计算生态依然强大，但物理瓶颈客观存在，在智能手表、AR眼镜、自动驾驶传感器等对功耗极度敏感、又需要实时智能的边缘场景，对能效的压榨已接近极限，存算一体技术，特别是像这样从底层电路和架构协同优化的创新，正为我们提供一种新的选择，它或许不会立刻替代你的手机主芯片，但很可能在未来，让你设备里的某个专用AI功能悄然变得更强、更省电，续航更持久。
结语科技的进步常常源于对最基础环节的重新思考，当AI向万物深处渗透，对计算效率的追求也必然回归硬件本源，这类从器件特性出发的原生创新，或许正是构筑未来高效智能世界的基石之一。
