目录
说明1. 在OPC DA服务器上运行OPC DA client软件查看OPC DA服务器的相关参数。
2. 配置VFBOX网关参数，使用网关采集OPC DA服务器数据
3. 使用CCLink IE Field Basic协议转发采集的数据
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：
采集OPC DA服务器的数据，需要在的OPC DA服务器上安装仰科的客户端软件。OPC DA服务器需要是window系统。如果OPC DA服务器不能安装软件，则网关采集不了OPC DA服务器的数据。
服务器的相关参数1. 在opc da 服务器的电脑上打开opc client软件

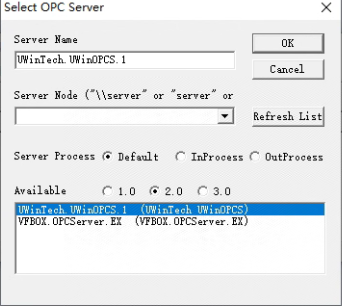

2. 点击菜单中的“OPC-connect”，可以搜索处网络中可的opc da服务器，选中要连接的服务器名称。本例选中：UWinTech.UWinOPCS.1 （opc da服务器的名称）
3. 查找数据的标签名称。选择菜单“OPC-Add item”，查找此服务器上的数据标签名称。如要查看“LG_V301B_AV”的数据。
4. 选中会显示数据如下：
5. 在采集点上电右键，选中“Item Attributers”
6. 可以查看数据的“数据类型”为“Double”
7. 以上参数在配置网关时会使用的到。OPC服务器的名称UWinTech.UWinOPCS.1。要采集的点名称：LG_V301B_AV，数据类型Double，
数据1. 在电脑上安装VFBOX STUDIO软件。打开VS配置软件，新建工程，设备类型参考网关上的小标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.
2. 新建设备，设备驱动类型选择OPC da client
3. 下面的IP地址不用修改。
4. 输入OPC DA服务器的名称
5. 新建一个采集点，输入对应的数据类型和点名称。读写控制只能选读和写。如果要写数据到服务器，读写控制设置成写。
6. 点击“下载”，把工程下载到网关中。
7. 点击菜单 启动OPC DA 驱动。每次工程有修改，下载后都需要停止一下驱动，然后在启动OPC DA驱动。
8. 如果需要电脑启动后，自动启动OPC Da驱动。可以点击“Enable OPC DA Driver Auto Startup”。

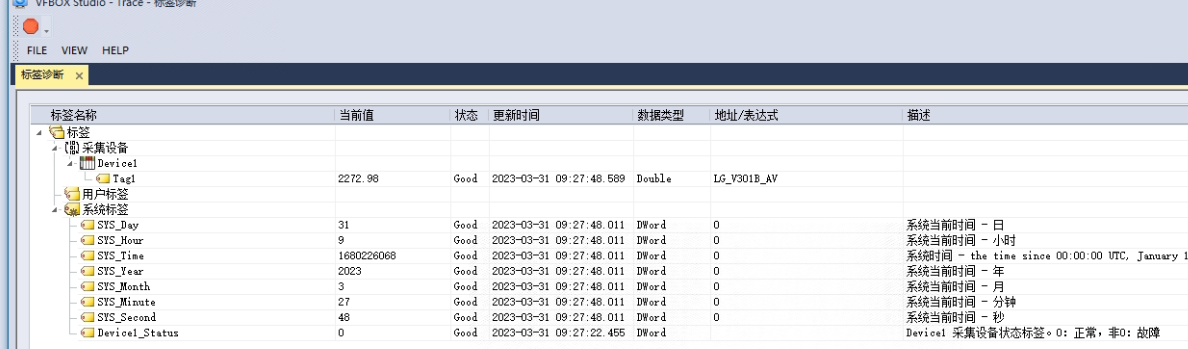

9. 点击“查看数据”可以看到网关采集到的数据。
1. 点击菜单，服务-CCLink IE Field Basic。启用设置成Yes。
2. 把要转换的变量添加到对应的分类中。
3. 设置完成后，点击“下载”，把工程下载到网关中。
4. 其他设备就可以通过CCLink协议读取网关的数据。
1. 网关的网口接到PLC的CCLinke IEF Basic接口，不能接其他接口。
2. 电脑上打开 “GX Works2”软件。
3. 新建PLC的工程，或者打开已有工程。点击plc参数。
4. 依次点击“内置以太网端口设置”-“CC-Link IEF Basic设置”
5. 依次操作如下1，2，3处的设置，然后点击“网络配置设置”
6. 点击“连接设备自动检测”就可以获取到网关的信息，如网关的IP地址，起始点的设置。如果没有搜索到网关信息，先检查一下网关和PLC是否已经连接。也可以点击4处，手动添加。
7. 在上图的模块上点击右键，选择“在线”- “反映从站的通信设置”。在弹出的对换框中选择“是”。
8. 关闭以上窗口。点击“设置结束”，不能点“取消”，否则设置不生效。
9. 完成以上设置后，点击菜单“在线”-“PLC写入”，将组态下载到PLC中。
10. 下载完成后，PLC断电重启，才能生效。
11. 点击以下菜单。
12. 输入此前设置的软元件名，查看网关里的数据。
1. 如果OPC DA服务器上不能安装VS软件。可以把VFBOXOPCClient复制到OPC DA服务器上运行，VFBOXOPCClient不需要安装，打开直接使用。
2. 在其他电脑上安装VS软件，并按上面的步骤配置好参数，点击下载，把工程下载到网关中。然后，点击工程目录，打开工程目录。
3. 点击“关闭工程”，关闭当前工程。
4. 把VFBOXOPCClient整个目录复制到OPC DA服务器上。复制prj.db3到VFBOXOPCClient目录下。
5. 用管理员权限打开VFBOXOPCClient.exe软件，点击2处，加载prj.db3工程文件。在Gateway IP Address，输入网关的IP地址。点击Start，启动OPC DA采集服务。
6. 如果需要电脑启动，自动启动OPC DA 采集，点击“Enable OPC DA Driver Auto Startup”
7. 点击配置参数电脑上的VS软件上的“查看数据”。看一下数据情况。注意配置参数的电脑一定要“停止OPC DA驱动”，看一下是否采集到数据。
8. 如果工程有修改，需要重新下载到网关，需要重新把prj.db3工程文件复制到OPC DA服务器。停止服务，再启动服务。按上面从头开始的流程在做一遍。
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：
1. 不需要修改设备里的程序。
2. 不影响设备原有的工作方式和功能。
3. 只需要简单的配置就可以实现功能需求。
4. 设备长期稳定工作。
5. 网关运行架构如下
