渠道断面流量监测是水文监测、灌区调度、防洪预警的关键环节，渠道断面自动测流系统依托雷达波探测与自动化控制技术，替代传统人工测流方式，实现断面流量的无人值守、实时监测，适配河流、灌区渠道、排污渠等多种水体的流量监测需求，为水文水资源管理提供精准、连续的数据支撑。

一、系统整体设计

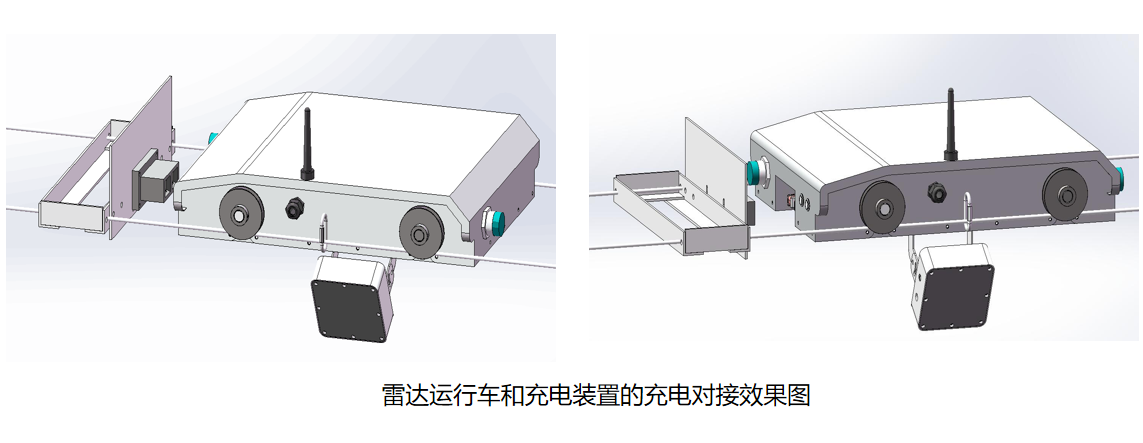

系统以双轨钢丝绳为运行导轨，采用直径≥5mm 的 304 不锈钢钢丝绳，两绳间距 300mm，一端固定于室内设备区，另一端延伸至渠道对岸并通过配重保持垂度稳定。雷达测速探头、驱动电机、测控模块、储能电源等核心部件集成于雷达运行车，运行车悬挂于导轨并接收测控终端指令，精准行驶至预设测流垂线位置，完成流速采集后，与水位数据同步传输至流量计算终端，依托流速面积法演算实时流量，测流完成后运行车自主返回室内完成自动充电，数据同时上传至远程管理平台，实现测流全流程自动化。

二、核心设备技术参数

雷达电波流速仪：有效距离 0-40m，测量范围 0.1-40m/s，测量精度 ±0.01m/s、±1%，分辨率 0.001m/s，供电 9-24V，防护等级 IP67，工作温度 - 30-60℃。

雷达运行车：主材为 304 不锈钢、铝合金，至少 4 轮驱动，锂电池容量≥20AH，待机功耗≤5W，直线运行距离误差率≤0.2%，重量≤10KG。

雷达水位计：测量范围 30 米，精度 ±3mm，频率范围 26GHz，防护等级 IP67/IP65，供电 DC6—24V，信号输出支持 RS485/Modbus、4-20mA/Hart。

供电系统：太阳能浮充蓄电池供电，蓄电池保障连续 45 天阴雨天运行，太阳能板 2 个太阳天可充满蓄电池。

三、系统核心运行特点

系统可根据水位动态调整测流垂线数量，兼容浮子、气泡、雷达式水位计并实现自动切换；搭载定时施测、人工加测、水位变幅加密施测等多种模式，水位变幅超 ±0.5m 时自动增测，低水位、低温条件下自动关停保障设备安全。测流数据可现场存储并同步上传至水情信息系统，数据格式适配水文资料整编规范，可直接导出使用，系统最大测程≥30m，适配 100 米以内宽度渠道，全天候稳定运行。

四、实际项目应用

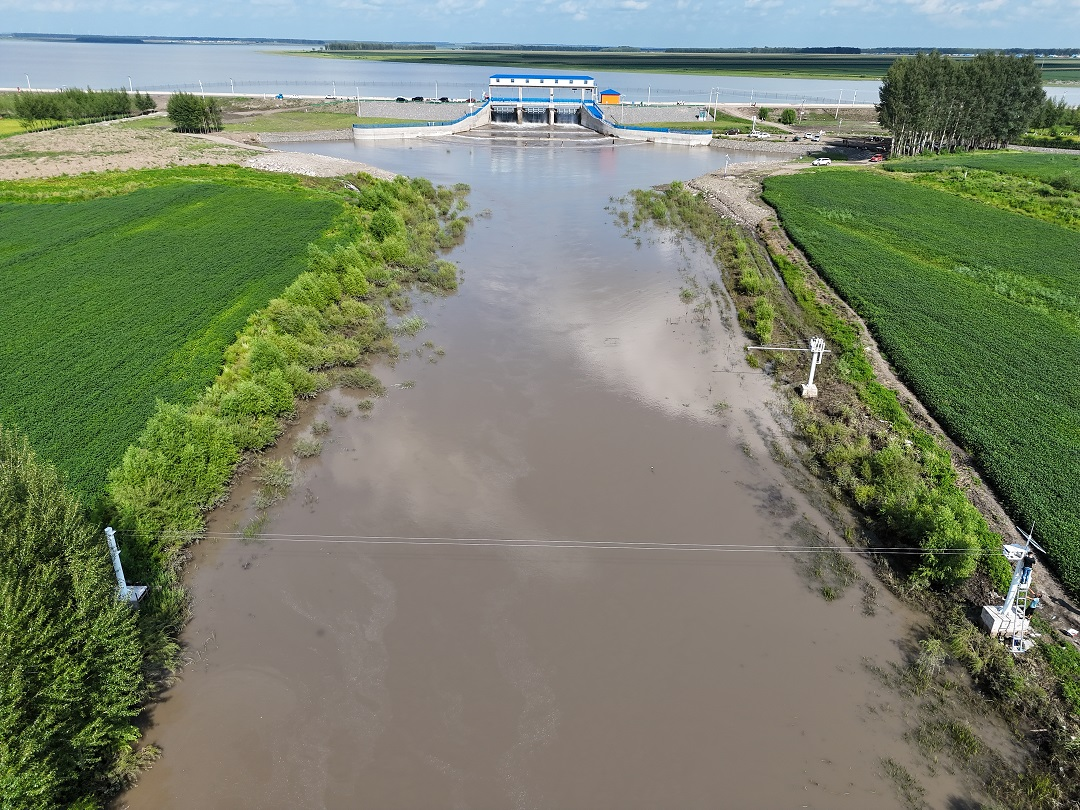

该系统已应用于华东某灌区渠道流量监测项目，项目覆盖 3 条主干灌溉渠道，断面宽度 25-70m，均在 100 米以内适配范围，系统布设后实现 7×24 小时无人值守测流，汛期根据水位变化自动加密测流频次，实时数据同步至灌区调度中心，替代了传统人工每周 2 次的测流方式，不仅降低了人工作业成本与汛期作业风险，更让流量数据的时效性大幅提升，为灌区水量精准调度、水资源优化配置提供了实时数据支撑。

五、误差控制要点

系统测流误差主要源于角度偏差、探头晃动、风速影响，布设时采用双轨道设计减少探头晃动，通过延长测流历时提升数据精度；实际应用中适配最低流速≥0.3m/s，降低风速对低流速测量的干扰。同时通过表面流速系数率定，将系数预设为 1 测出虚流量，与 ADCP 实测流量对比确定精准系数，实现虚流量到实际流量的转换，保障流量测量精度。
