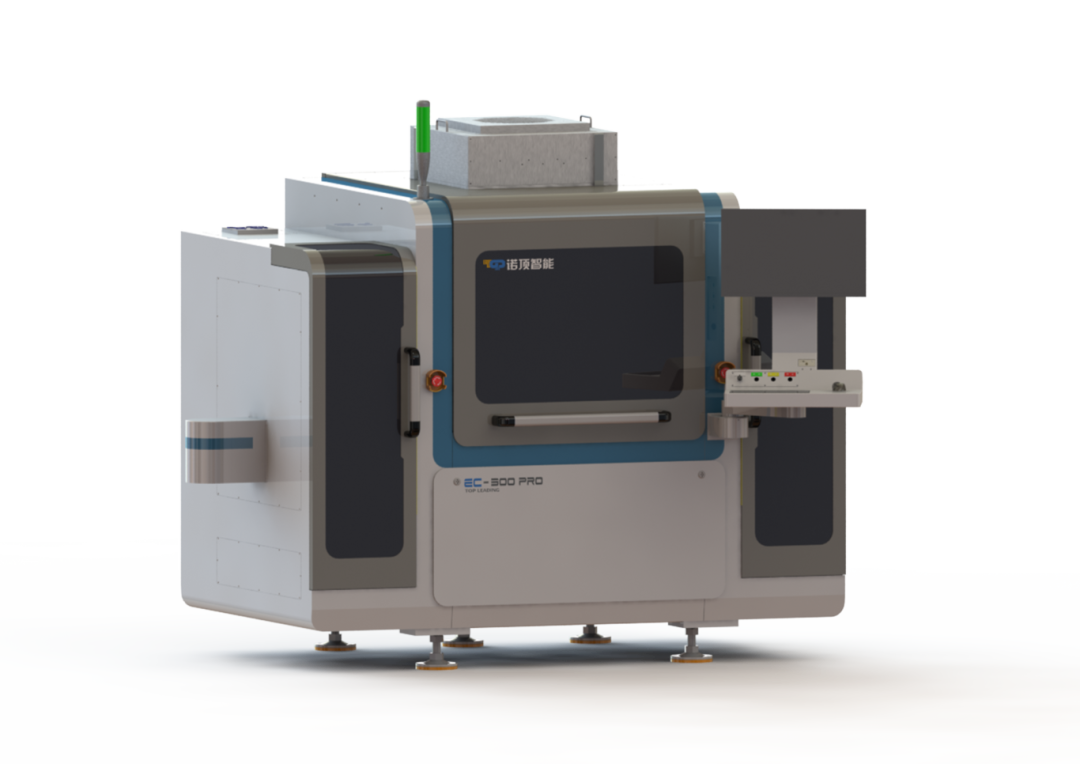

在半导体封装引线键合环节，焊线质量直接决定芯片可靠性！但传统检测设备常陷 “编程慢、漏检多、适配差” 困境 —— 编程需数小时，甚至数天。2D 检测难辨细微缺陷、换产品型号就得停线调试。诺顶EC300 PRO 焊线外观检测机震撼登场，以 AI 辅助编程、2D+3D 超景深检测、全场景适配三大核心突破，成为封测厂提升良率与效率的 “质量守门人”！

AI 自动寻件编程，效率较传统设备至少提升 3 倍；2D+3D 超景深融合检测，超高精度多维度检测不放过任何缺陷；兼容多种生产模式，快速投入生产，换产无需停线！从消费电子到芯片封测，全场景质量把控一步到位。

引线键合后的专属质量防线

EC300 PRO 聚焦半导体封装 “引线键合后外观检测” 核心场景，深度契合封测厂 “快速编程、全维度检测、多场景适配” 的生产需求。依托 AI 视觉算法与超景深光学技术，破解传统设备 “编程效率低、缺陷识别不全、载具兼容性差” 的行业困局，都能守住芯片出厂前的关键质量关卡。

AI与全维度检测双驱动

01、AI编程：突破编程瓶颈

新产线调试、多品类切换时，编程效率直接影响产能。EC300 PRO 搭载 AI 辅助编程系统，可自动识别焊线、焊点、芯片等电子元件，无需人工逐点框选，将传统设备数小时的编程时间压缩至 1 小时内，效率提升至少 3 倍以上。同时优化人机交互界面，操作门槛大幅降低，新员工上手即可熟练操作，减少人工成本与调试失误。

02、2D+3D 全维检测：杜绝漏检

焊线缺陷隐蔽性强，单一 2D 检测易漏判线弧不良、细微短路等问题。EC300 PRO 创新采用 “2D 平面检测 + 3D 超景深合成” 技术，既能通过 2D 快速识别漏焊线、焊错线、飞线等显性缺陷，又能借助 3D 超景深还原引线立体形态，精准捕捉线弧高度异常、焊球偏移等隐性问题，缺陷识别率提升至 99.9%，从源头降低终端产品返工率。

全能检测：20 + 缺陷全覆盖

可实现 “从引线到芯片、电子元件” 的全范围缺陷检测，涵盖 20 + 核心不良类型：引线缺陷：漏焊线、焊错线、飞线、重线、线弧不良、金线残留、金线短路、交叉线检测。焊点缺陷：焊球脱落、鱼尾脱落、焊球直径异常、焊球偏移。元件缺陷：立碑、电容 / 电阻 / 驱动 IC 破损 / 缺失、偏移、破损、芯片刮伤、芯片破损、芯片脏污异物。全方位覆盖引线键合后可能出现的质量问题，无需额外搭配其他检测设备，实现 “一台设备管全流程”。

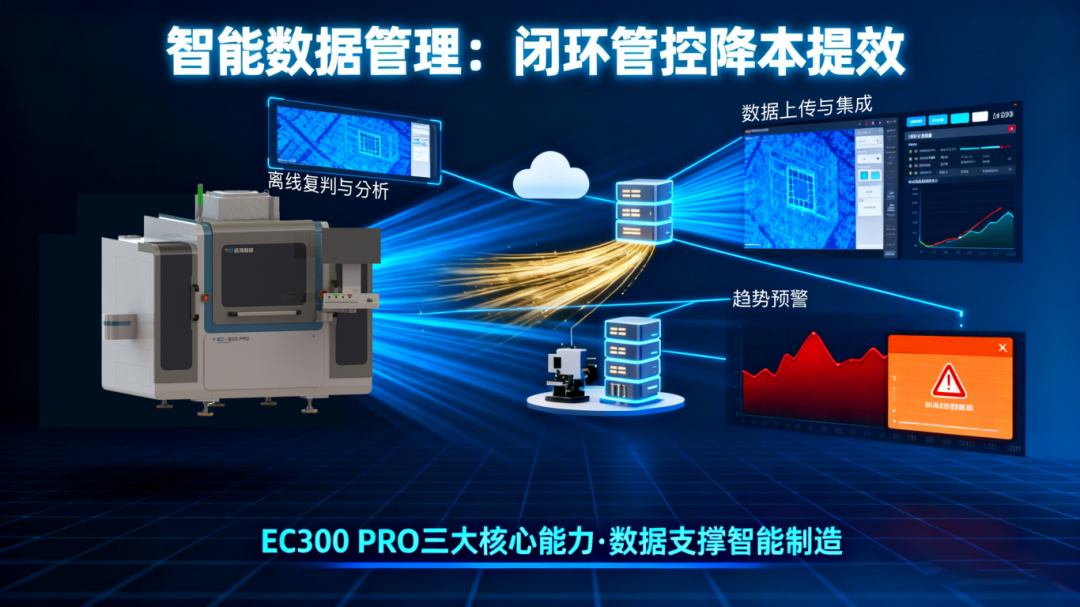

智能数据管理：闭环管控降本提效

智能制造离不开数据支撑。EC300 PRO 内置完善的数据管理系统，具备三大核心能力：离线复判与分析：可对已检出缺陷进行二次复判，生成新 mapping 图，精准追溯不良原因；数据上传与集成：自动将生产参数、检测结果、设备日志等数据上传至 MES 系统，实现生产与检测数据闭环；趋势预警：通过数据分析预判质量波动趋势，提前调整生产参数，避免批量不良发生，助力封测厂实现 “预防式质量管理”。

赋能封测厂，良率与效率双提升

对芯片封测、生产制造企业而言，EC300 PRO 不仅是一台检测设备，更是 “降本、提效、保质量” 的核心工具 ——AI 快编缩短调试周期，全维检测降低不良率，全场景适配减少停线损失，智能数据管理优化生产流程。它既帮助封测厂提升市场竞争力，更推动半导体封装行业向 “高精度、高效率、智能化” 方向加速迈进。
