还在靠回弹法“敲敲打打”检测桥梁质量？这种只能测表面、结果还不准的方法，早就该被更先进的技术取代了！如今，有一种能像“给桥梁做CT”的技术，正在改变桥梁检测的格局，它就是桥梁CT技术——不仅能看透混凝土内部，还能精准定位缺陷，让工程质量问题无所遁形。

 可能有人会问，桥梁 CT 和医院的 CT 有啥关系？其实原理很像！医院 CT 用 X 射线看人体组织，桥梁 CT 则用声波穿透混凝土，通过声波速度和能量衰减，重建出内部的 “健康状况”。而且两者都基于 Radon 变换原理，能通过大量观测数据，算出每个混凝土单元的波速 —— 要知道，混凝土越密实、强度越高，波速就越快，反之则波速低，这就为质量评价提供了精准的定量指标。

和传统检测方法比，桥梁 CT 的优势简直太明显了。传统的回弹法、超声波法，检测结果离散性大，还只能反映浅层情况，比如想知道梁体内部有没有空隙、密实度如何，根本测不出来。但桥梁 CT 不一样：它能实现分米级分辨率，把梁体分解成一个个小单元，通过 “射线密度、正交性、射线数大于单元数” 三大原则，确保检测结果唯一且可靠。简单说，就是每一个混凝土单元都能被足够多、角度合适的射线 “扫描”，避免出现 “漏诊”“误诊”。

桥梁CT观测系统的设计原则与方案

观测方案是桥梁 CT 检测结果可靠的核心，必须满足三大关键要求，否则难以精准判断桥梁内部状况。这三大要求分别是：首先是射线密度充足，简单说就是穿过每个检测单元的射线数量要够多 —— 业内从工程实践角度明确，每单元射线数需超过 40 条，射线密度越高，后续速度分析的精度就越高，反之精度会大幅下降；其次是射线正交性达标，重点看射线穿过单元时的最大交角，交角越大、越接近垂直，检测分辨率就越高，要是交角小、射线近乎平行，横向分辨率会明显降低，工程中要求这一最大交角不小于 60°；最后是射线数多于单元体数，因为观测系统划分的单元体数量决定了 CT 系统的变量数，而射线数量对应系统可利用的独立方程数，只有方程数大于变量数，才能形成超定方程组，得出唯一且符合工程需求的最优解，若单元数多于射线数，方程组就变成欠定的，会出现多解情况，失去工程应用的可靠性。

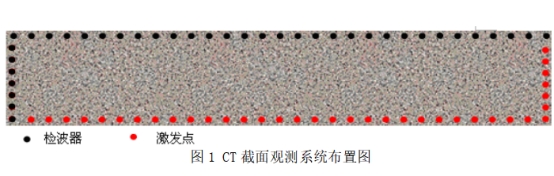

针对长方形梁体的 CT 截面检测，最优方案是设计成 “L 形观测系统”。具体来说，就是把检波器按 “L 形” 布置在长方形的一条长边和相邻的一条短边上，再将激发点按另一个 “L 形” 布置在相对的长边和短边上，两个 “L 形” 刚好围成一个封闭的长方形。同时，让检波器之间的间距、激发点之间的间距，以及检测单元网格的间距保持一致。这种方案不仅检测效率高，还能同时满足上述射线密度、正交性、射线数多于单元数这三大核心要求，是兼顾实用性与准确性的理想选择。

以工程中常见的 30 米长、2 米高的梁板为例，若采用 64 道 BCT 仪器系统，观测系统的参数设计会更细致。考虑到梁板不同部位的检测需求，在长边方向，检波器与激发点的间距均设定为 50 厘米；而在高度方向，为了更精准捕捉垂直方向的细节，间距会加密到 25 厘米，相应的剖面检测单元也会按照这个间距比例进行划分，确保每个单元都能被充分 “扫描”，既保证检测精度，又能高效完成整个梁板的内部质量排查。50cm×25cm（图1）。



在北京同度工程物探的 64 道桥梁 CT 系统支持下，这项技术的实用性更是拉满 —— 采样率 5 微秒、24 位分辨率，能在 - 30℃到 80℃的恶劣环境下工作，完全适应工程现场的复杂条件。不管是新建桥梁的质量控制，还是危旧桥梁的病害诊断，它都能生成直观的波速色谱图，让施工方一眼看清缺陷的位置、范围和程度。

就像在承秦高速的应用中，桥梁 CT 不仅精准找出了梁板端部的振捣缺陷，还通过取芯验证了结果的可靠性，帮助施工方改进工艺。现在，这项技术已经在云南、重庆、河北等多个省市推广，成为越来越多工程的 “质量标配”。对于追求 “百年工程” 的建设者来说，桥梁 CT 不再是 “可选项”，而是确保桥梁安全、延长使用寿命的 “必选项”！
