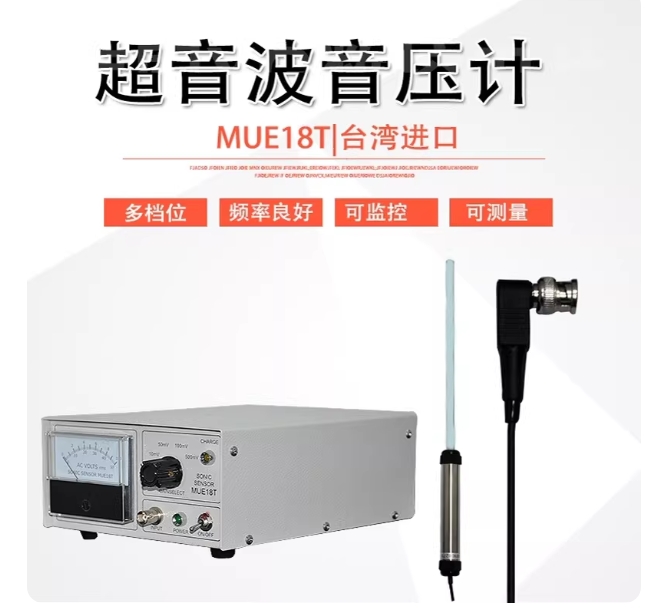

台湾惠柏国际 KEM MUE18T 超声波音压计（液体声强测量仪）（地球zccqd8899）

核心定位：专为超声波清洗行业设计的精密型液体超声波强度测量仪，采用石英晶体传感器，实现3-300kHz（标准款）范围内的高精度声压测量，解决传统目视 / 锡箔测试的主观性问题，为清洗工艺优化、设备质量控制提供客观数据支撑。

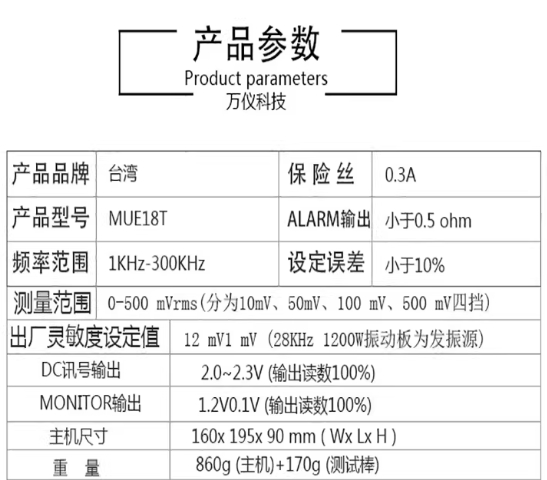

一、基础规格与识别信息

参数 详细信息

产品名称 超声波音压计 / 超音波强度测量仪

型号 MUE18T（有 I/L 等子型号）

品牌 台湾惠柏国际（WHIRL BEST）

传感器类型 石英玻璃晶体探头

测量范围 0-500mVrms（对应超声波强度）

频率响应 标准款：3-300kHz，高频款：3-3000kHz

主机尺寸 约 160×80×210mm

探头规格 长度 210mm，直径约 12mm

分辨率 1mV

工作温度 0-50℃

供电方式 可充电锂电池（充满可用约 8 小时）+ AC 适配器

输出接口 BNC 接口（可连接示波器）、ALARM 报警输出

二、核心技术特点与优势

宽频平坦响应：在 3-300kHz 范围内频率响应近乎平坦，测量精度优于同类外国产品，误差小于 10%

双重功能设计：兼具实时测量与连续监控两种模式，可设置上下限报警，自动判断清洗设备工作状态

耐酸定制选项：提供耐酸型测试棒，适应电镀、半导体等强酸清洗环境

高灵敏度检测：石英晶体传感器对微小声压变化响应迅速，分辨率达 1mV，可捕捉清洗过程中的强度波动

便携耐用：一体化设计，重量约 1.1kg，锂电池供电，适合现场移动测量

数据可追溯：可连接示波器记录波形，便于工艺分析与质量追溯

三、工作原理

MUE18T 通过压电效应实现超声波强度测量：

石英晶体探头浸入清洗液中，接收液体中传播的超声波

超声波压力使晶体产生机械振动，转化为相应的电信号（mV 级电压）

主机对电信号进行放大、滤波、整流处理，转换为 mVrms 值显示

该电压值与超声波强度成正比，可通过标定曲线换算为实际声压 / 声强值

当测量值超出设定范围时，ALARM 输出触发报警，提示设备异常

四、应用场景与使用方法

主要应用

超声波清洗设备：新设备验收、日常性能检测、故障诊断

清洗工艺优化：不同频率、功率、时间下的清洗效果对比，确定最佳参数

质量控制：批量生产中清洗槽各区域强度均匀性检测，确保工件清洗一致性

科研教学：超声波传播特性研究，清洗机理分析

标准操作流程

开机预热 5 分钟，确保仪器稳定

将探头浸入待测液体（建议深度 50-100mm）

选择测量模式（实时 / 监控），设置报警上下限（如需）

待数值稳定后记录读数，移动探头测量不同位置

测量完毕用清水冲洗探头，擦干后存放

五、使用与维护要点

操作步骤 注意事项

探头保护 避免碰撞、刮擦石英玻璃表面，防止晶体损坏影响精度

清洗保养 每次使用后用清水冲洗，严禁使用有机溶剂浸泡

校准周期 建议每年校准一次，确保测量准确性

电池管理 长期不使用时，应充满电后存放，每 3 个月补充充电一次

故障排查 读数异常时检查：探头是否污染、电缆连接是否松动、液体是否有气泡

特殊环境 强酸环境必须使用耐酸型探头，测量高温液体（>50℃）需先降温

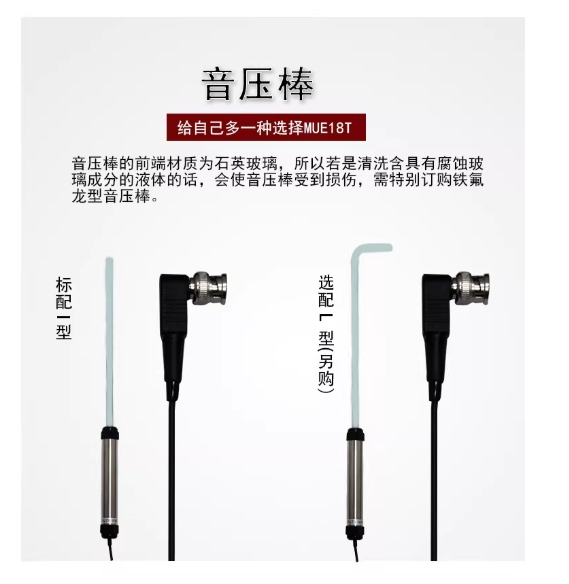

六、子型号区别与选型建议

型号 主要特点 适用场景

MUE18T-I 标准款，3-300kHz，普通探头 常规超声波清洗设备（20-100kHz）

MUE18T-L 高频款，3-3000kHz，高频探头 精密清洗、半导体行业（100-3000kHz）

MUE18T - 耐酸型配备耐酸涂层探头电镀、PCB、半导体等强酸清洗槽

‍
