Cscan是一种混凝土声波扫描技术，利用声波的反射与散射原理检测混凝土的质量与内部结构，包括内部界面与密实性。Cscan检测可以提供混凝土结构图像和波速图像，探测深度超过10m。

大体积混凝土Cscan适用于大体积混凝土例如风电，地基，地下室等混凝土内部密实性检测。今天一起看看在地下室渗水检测中的应用。

▋现场勘察

杭州某建筑地下室发现渗水，严重区域出现漏水情况，便开始对地下室底板进行治理。

地下室底板长约113米，宽约38米，地下室位于地下20米附近。承台厚度约1.25-2.05米不等，筏板厚度约0.6米。

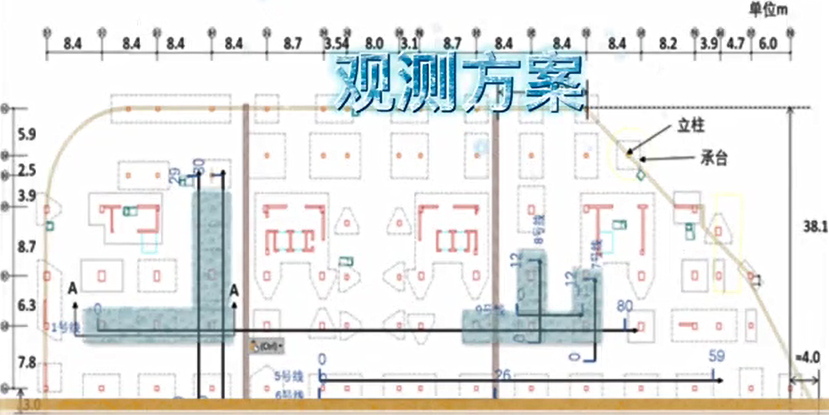

▋观测方案：

沿漏水区域进行布置，获得测线下方垂直切片，用以揭示地下室底板底部混凝土的界面。松散区的空间形态，水滴状纹理区域为明显漏水区域。

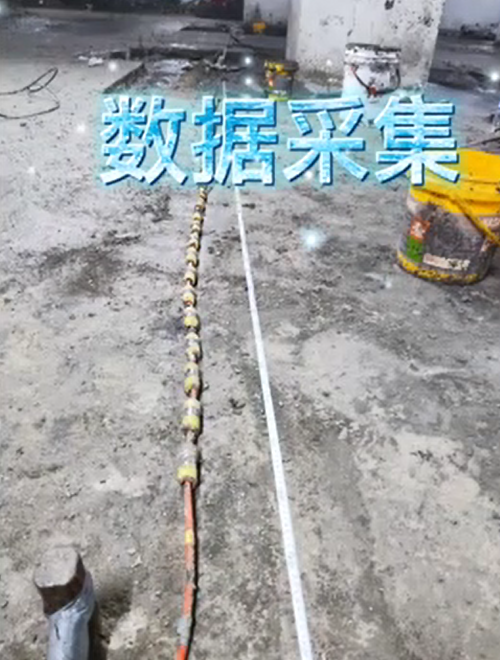

▋现场数据采集：

自动采集实时成像

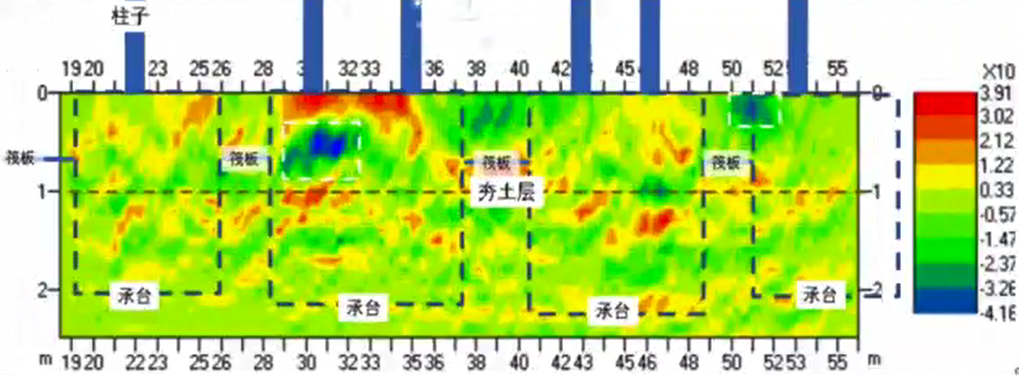

▋ 检测结果

检测结果显示，在纵坐标范围：1.2-1.8m附近，有蓝色条纹，深度0.6m,长度约0.8m(横坐标范围：6.5-7.3m),应该解释为地下水渗透区域(缺陷位置处于地基),其下强度降低；在纵坐标范围：0.3-0.6m附近，有蓝色条纹，深度0.3m,长度约1.6m(横坐标范围：7.3-8.9m),应该解释为冷缝、不密实区(缺陷位置处于混凝土承台),其下强度降低；这两处都是典型的低强度区，可以解释为缺陷，图中己用白色虚线框圈定了其位置。

每条测线上红色方框圈定的区域为混凝土不密实的区域。
