日置 HIOKI 3561 电池内阻测试仪（地球zccqd8899）

核心定位：面向小型二次电池（如手机、笔记本等移动设备电池）的高精度、高速内阻与电压同步测量仪器，采用四端交流法（1kHz），专为生产线快速检测设计。

一、核心技术规格

参数

详细规格

测量方式    四端交流法（1kHz ±0.2Hz），同时测量内阻 (IR) 与开路电压 (OCV)

内阻量程    30mΩ、300mΩ、3Ω（自动 / 手动切换），最大显示 3.1000Ω

内阻精度    ±0.5% rdg. ±5dgt.，温度系数 (±0.05% rdg. ±0.5dgt.)/°C

电压量程    20V DC，最大显示 ±19.9999V，分辨率 0.1mV

电压精度    ±0.01% rdg. ±3dgt.（比 3560 提升近 5 倍）

测量速度    10ms（同时测量内阻和电压，比 3560 提升 10 倍）

测量电流    1mA/10mA（根据量程自动切换）

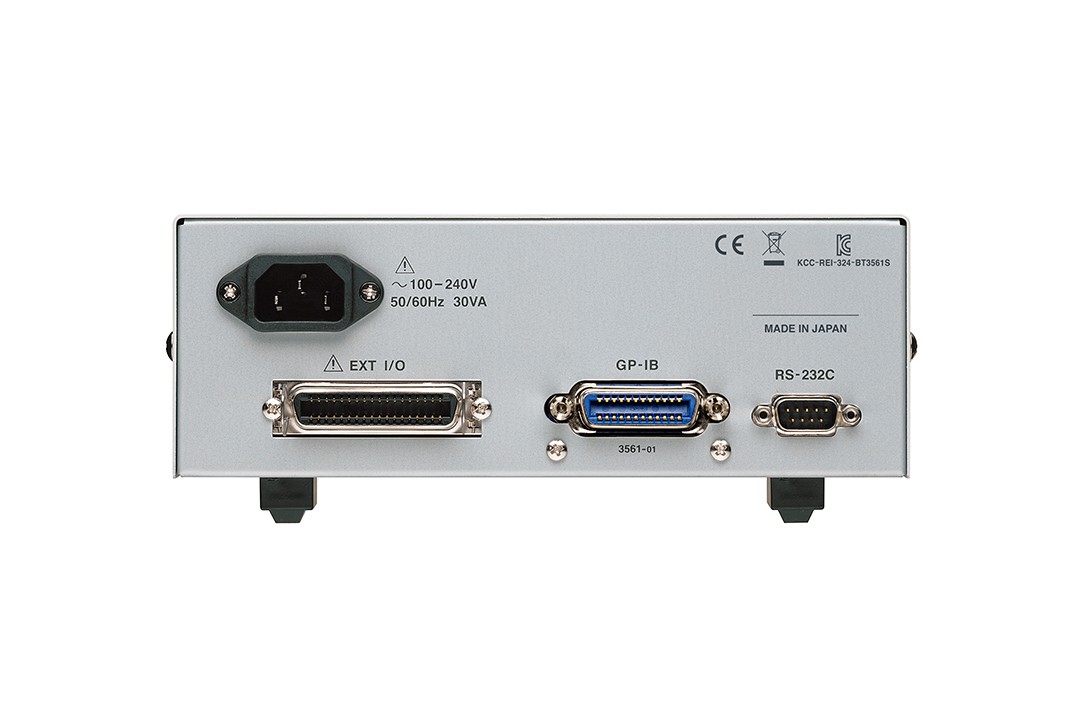

接口配置    EXT I/O、RS-232C、打印机接口（3561-01 额外增加 GP-IB 接口）HIOKI日置

存储容量    最多可存储 300 组测量数据

工作温度    0°C ~ 40°C

二、关键功能特点

高速同步测量：10ms 内完成内阻与电压双参数测量，适合大规模生产线快速检测

高精度测量：电压精度达 0.01% rdg.，内阻精度 0.5% rdg.，满足严苛质量控制需求

自动量程切换：根据电池内阻大小自动选择最佳量程，减少操作步骤

比较器功能：可设置内阻和电压上下限，自动判断 HI/IN/LO，支持蜂鸣与外部 I/O 输出

统计分析：自动计算最大值、最小值、平均值和标准偏差，便于质量分析

温度补偿：内置温度传感器，可对测量结果进行温度补偿校正

数据导出：通过 RS-232C 或 GP-IB（3561-01）接口将数据传输至 PC，支持打印机直接输出

三、适配配件与仪器

推荐测试线：L2100、9772、9465、9465-10、9461（配合 9454 调零板使用）

配套调零板：HIOKI 9454（用于消除测试线电阻影响，提升低电阻测量精度）

升级型号：BT3561A（电压量程扩展至 60V，内阻量程扩展至 3kΩ，适合动力小型电池）

四、型号差异对比

型号

核心区别

适用场景

3561    基础款，20V 电压量程，无 GP-IB    移动设备小型电池生产线

3561-01    增加 GP-IB 接口    自动化生产线，需要与 PLC 或上位机深度集成

BT3561A    升级款，60V 电压量程，3kΩ 内阻量程    动力小型电池、60V 以内电池组检测
