把断层“拍”成CT——TST隧道超前预报如何让9公里TBM零卡机

一、TST技术原理:把地震散射波变成“地质CT”TST核心思路:激发:电火花震源(5 kW)在隧道两侧岩壁瞬时放电,频带

一、TST技术原理:把地震散射波变成“地质CT”TST核心思路:

激发:电火花震源(5 kW)在隧道两侧岩壁瞬时放电,频带200–2000 Hz,避开机械噪声;

接收:12只28 Hz检波器对称布设,偏移距3 m,形成三维射线网;

成像:不追踪反射同相轴,而对波阻抗突变点进行绕射归位,分辨率≤1/4波长;

输出:25 μs采样、24位A/D,现场2 h生成SEG-2剖面,与TBM PLC直连。

技术指标:

预报距离100–120 m,重叠20 m循环作业;

纵波速度误差<3%,界面定位误差<6 m;

可识别宽度≥1 m的破碎带、富水带、岩性界面。

三、实战案例:NJ-TBM 9.1 km隧道全纪录工程概况:巴基斯坦尼拉姆—吉拉姆水电站引水洞,最大埋深2000 m,岩性为砂岩、页岩互层,穿越喜马拉雅前陆逆冲断层带。两台海瑞克敞开式TBM,刀盘直径8.5 m,额定功率5093 kW。

现场实施:

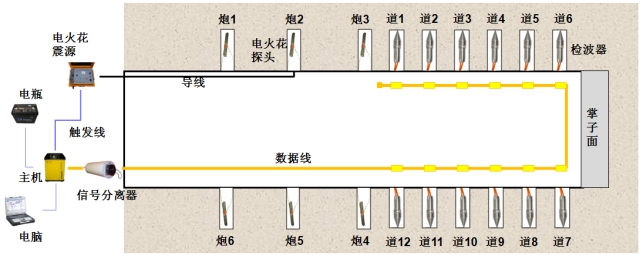

现场布置时,在隧道的两侧分别安装6个(共12个)检波器,偏移距为3米,横向偏移距约10m;6个炮点,炮间距为三倍的偏移距18米,排列长度为54米。检波器孔、炮孔的深度约为1.8米。

 关键节点:TST剖面出现红蓝交替条带,波速由4700 m/s降至3600 m/s,倾角58°。系统立即触发橙色预警:推进速度降至1.2 m/h,刀盘扭矩上限80%,提前20 m注浆。TBM随后揭露22 m宽炭质页岩破碎带,无卡机,节省工期15天,直接节约1200万元。

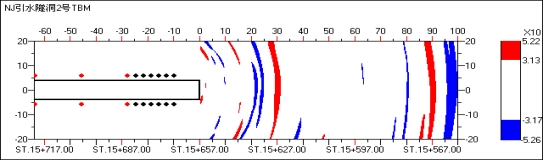

TST纵波偏移图像



TST速度变化图像

四、精度验证:数据说了算

开挖后实测对比:

位置误差平均5.7 m,最大12 m;

宽度误差平均8%;

岩体完整性系数Kv预测值与实测值相关系数R=0.89;

TBM推力、贯入度与TST波速曲线吻合率92%。国际隧道协会(ITA)2015年白皮书评价:“TST在硬岩TBM环境下的空间分辨率与可靠性达到当前国际最高水平。”

 TST预报结果与TBM贯入度、推力参数对比

五、结语:让每一米地下工程都被“看见”

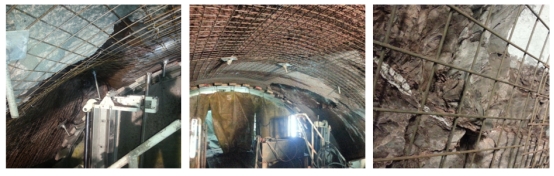

预报范围内前(左)、中(中)、后(右)围岩实图

TBM直径越来越大,埋深越来越深,地质风险越来越隐蔽。把最后一米“不可预见”变成“可预见”,是TST继续迭代的方向:AI去噪、FWI全波形反演、边缘计算终端……地下工程没有“返工”二字,只有“一失万无”。用地震波做手术刀,让断层在百米外现形——这是TST给隧道施工的答案。
