天线是无线传输必不可少的部分，在射频、微波、毫米波（mmW）和太赫兹（THz）频率范围内运行的几乎所有发射和接收系统都会配有天线。今天就一起来了解射频微波频段的天线类型。

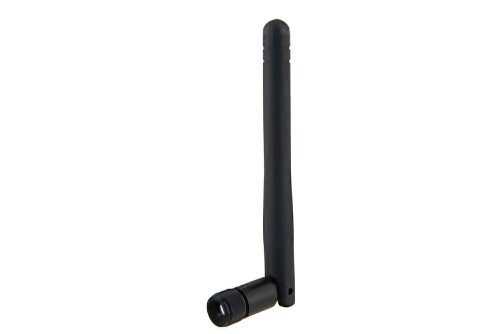

便携式对讲机双频天线， 2.4 GHz~5.825 GHz ，标称增益 2 dBi， 反极性 SMA 公头 输入连接器

1）单极天线

单极天线属于一种谐振天线，其天线长度由所收发的无线电波的波长决定。单极天线通常由安装于接地平面上的单个导体构成，接收机或发射机的馈线一侧与该导体连接，另一侧接地。单极天线具有全向辐射方向图，用于宽覆盖范围内的传输。单极天线主要有鞭状天线、对讲机天线、接地天线、杆状辐射天线、伞状天线。

2）偶极天线

偶极天线用于需要在一定频率范围内传输信号的应用。最基本的偶极天线由两个“极子”（即两个导电振子）构成，其中，通过在这两个导电振子中通入电流而产生电压，该电压进一步产生从天线向外辐射的电磁波或无线电信号。偶极天线可偏离其谐振频率工作，并通过采用高阻抗馈线而极大地扩展带宽。目前使用的偶极天线可分为半波、多波、折叠波和非谐振波等多个类型。偶极天线主要有八木宇田天线、对数周期偶极阵列天线、旋转场天线。

3）环形天线

环形天线用于频率为3 GHz左右的通信链路，并用作微波频率电磁场探测器。在电学层面上，环形天线根据其周长分为小型和大型两种。大型自谐振环形天线的周长接近其工作频率的一个波长，因此本身在该频率下即可实现谐振。小型环形天线的周长为其波长的5％~30％，因此通过电容器实现谐振。此类天线可同时用于发射和接收，但是尺寸为波长1%以下的小型环形天线因辐射效率较低，仅能用于接收。大型谐振环形天线用于VHF和UHF等高频应用。

4.9-5.8 GHz 双极性 MIMO 八木天线，17 dBi

4）开口天线

开口天线经开口或开孔发射电磁波，是微波频率领域使用的主要定向天线类型。射频和微波频率下使用的开口天线包括喇叭天线、波导开口天线、反射面天线以及微带贴片天线。由于此类天线本身为非谐振结构天线，因此其可通过更换或调节馈电天线的方式在极广的频率范围内使用。

5）阵列天线

阵列天线由作为同一天线（通常为同相馈电偶极天线）工作的多个天线构成。主要类型有共线阵列天线、反射阵列天线、相控阵天线。
