# 安全阀在线校验仪的技术原理与应用实践

安全阀作为工业生产中不可或缺的安全保护装置，其性能的可靠性直接关系到设备运行安全和人员生命财产安全。传统安全阀校验需要停机拆卸，不仅影响生产效率，还可能因频繁拆装导致阀门性能下降。安全阀在线校验技术的出现，彻底改变了这一局面，实现了"不停机、不拆卸"的安全阀性能检测。

## 安全阀在线校验的基本原理

安全阀在线校验仪的核心工作原理是通过外部施加压力，模拟安全阀实际工作状态下的开启特性。校验时，仪器通过专用夹具与安全阀阀杆连接，施加可控的机械提升力，同时精确测量阀门的开启压力和回座压力。这一过程完全模拟了介质压力作用下安全阀的真实动作特性，但避免了实际排放介质带来的风险。

在线校验仪通常采用高精度力传感器和位移传感器，能够实时监测提升力与阀瓣位移的关系曲线。通过专业软件分析这些数据，可以准确判断安全阀的整定压力、密封性能等关键参数是否符合标准要求。现代先进的在线校验仪测量精度可达±1%FS，完全满足ASME、GB/T等国内外标准对安全阀校验的技术要求。

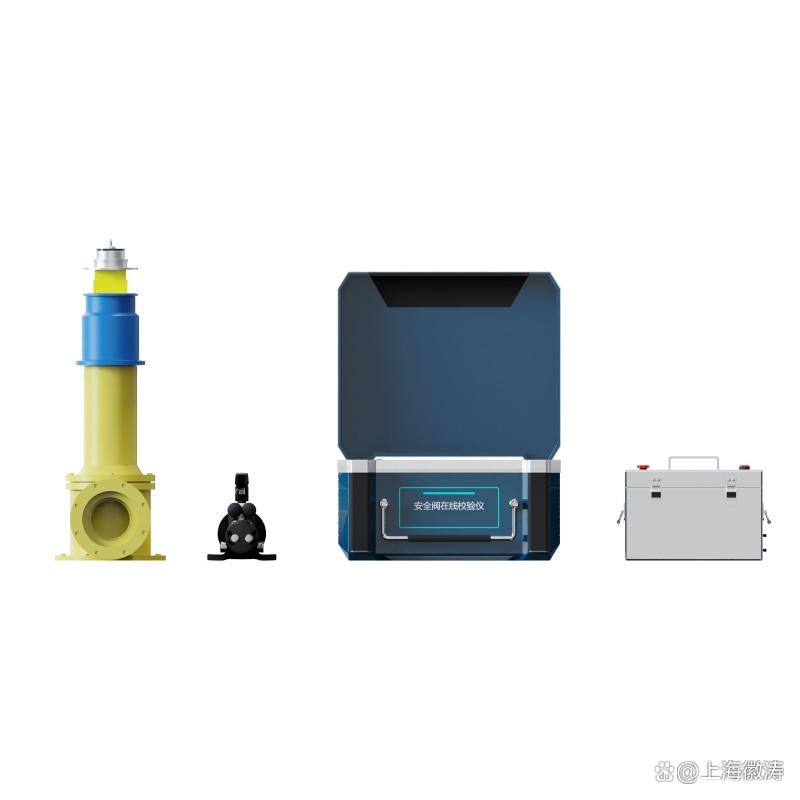

安全阀在线校验仪

## 在线校验仪的主要技术特点

安全阀在线校验仪与传统离线校验相比具有显著优势。首先，它采用模块化设计，通常由液压动力单元、传感器模块、数据采集系统和分析软件组成，体积小、重量轻，便于现场携带和使用。其次，校验过程无需排放工艺介质，避免了介质损失和环境污染，特别适用于有毒有害、易燃易爆介质的场合。

现代在线校验仪的另一大特点是智能化程度高。通过蓝牙或无线传输技术，校验数据可实时传输至移动终端或云端，自动生成符合规范的校验报告。部分高端型号还具备故障诊断功能，能够根据校验数据分析安全阀的潜在问题，如弹簧疲劳、密封面损伤等，为预防性维护提供依据。安全阀在线校验仪

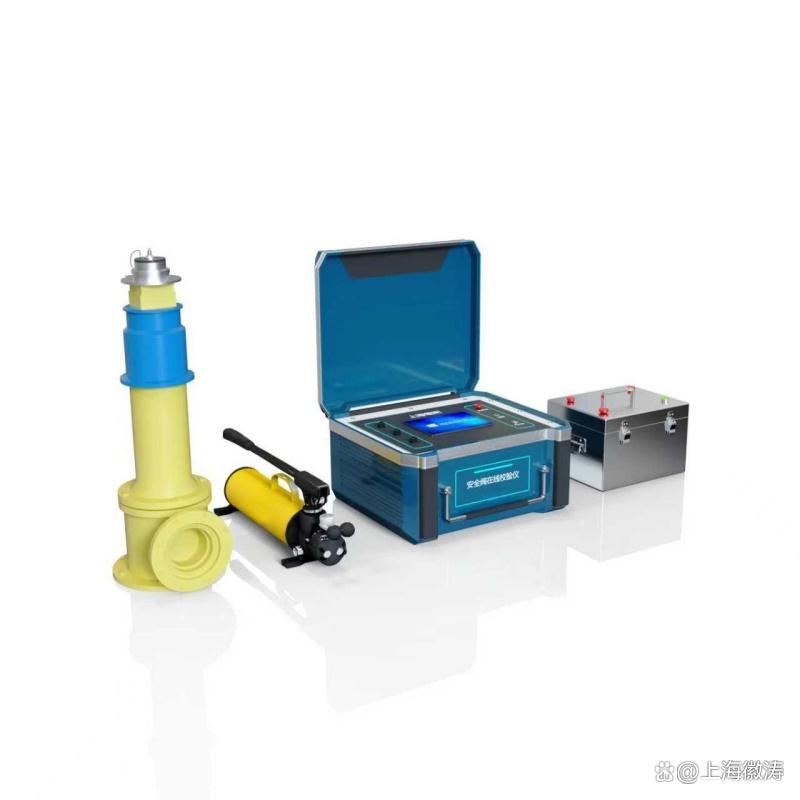

安全阀在线校验仪

## 在线校验仪的操作流程与注意事项

安全阀在线校验的标准操作流程包括准备工作、仪器安装、压力测试、数据分析四个主要阶段。准备工作需要确认安全阀的基本参数和工艺条件，选择合适的夹具和连接方式；仪器安装时要确保提升装置与阀杆对中，避免侧向力影响测量精度；压力测试阶段需缓慢均匀地增加提升力，密切观察阀门动作情况；数据分析阶段则要对比实测数据与标准要求，做出合格与否的判断。

在实际操作中，技术人员需特别注意以下几点：校验前必须确认系统压力处于安全范围；安装夹具时不得影响安全阀的正常功能；对于高温阀门，要等待温度降至可操作范围或使用专用隔热装置；校验完成后应恢复所有安全装置至正常工作状态。此外，在线校验不能完全替代定期离线校验，两者应结合使用，互为补充。

## 在线校验技术的应用领域与典型案例

安全阀在线校验技术已广泛应用于石油化工、电力、制药、食品等多个行业。在石油炼化领域，大型连续生产装置的安全阀校验过去需要停工数天，采用在线技术后可在几小时内完成，经济效益显著。某大型炼油厂应用在线校验仪后，年减少停工损失达数千万元。在发电行业，特别是核电站对安全阀可靠性要求极高，在线校验成为日常维护的重要手段。

制药行业对生产环境的洁净度有严格要求，传统拆装校验可能引入污染风险。某国际制药企业采用在线校验技术后，不仅避免了交叉污染，还将校验时间缩短了70%。食品饮料行业同样受益于在线校验的无菌优势，特别是乳制品、啤酒等生产线的安全阀维护变得更加便捷高效。

## 在线校验技术的发展趋势与未来展望

随着工业4.0和智能制造的推进，安全阀在线校验技术正朝着更加智能化、网络化的方向发展。新一代校验仪将集成更多传感器，实现振动、温度等多参数同步监测；通过与工厂DCS系统的对接，可实现安全阀状态的实时监控和预测性维护；基于大数据分析的校验结果评估系统，能够更准确地判断阀门剩余寿命。

人工智能技术的引入将使在线校验仪具备更强的自主决策能力。例如，通过机器学习算法分析历史校验数据，系统可以预测安全阀性能衰退趋势，优化校验周期。增强现实(AR)技术的应用则可使校验过程更加直观，指导技术人员完成复杂操作。未来，安全阀在线校验可能发展为全自动机器人系统，实现高危环境下的无人化作业。

安全阀在线校验仪作为现代工业维护的重要工具，其技术成熟度和应用广泛性仍在不断提升。它不仅解决了传统校验方法的诸多弊端，更为企业安全生产和效益提升提供了可靠保障。随着相关技术的持续创新，在线校验必将在更广阔的领域发挥更大作用，为工业安全保驾护航。
