文章由上海徽涛自动化设备有限公司提供

全自动绝缘油介电强度测试仪是一种用于评估绝缘油介电强度（击穿电压）的专用设备，广泛应用于变压器、油断路器、充油电缆等高压电气设备的绝缘油性能检测。

一、工作原理

基本原理：

将待测绝缘油样品注入标准油杯中，通过高压电极施加工频交流电压，以恒定速率（如2 kV/s或3 kV/s）逐渐升高电压，直至绝缘油发生电击穿。仪器实时监测击穿时的电压值，并记录为该次测试的击穿电压。

多次测试与平均值计算：

由于绝缘油中杂质分布的非均匀性，单次测试结果可能存在分散性。因此，仪器通常自动进行多次测试（如6次），剔除异常数据后计算平均值，以提高测试结果的准确性和可靠性。

自动化控制：

仪器采用单片机或微处理器控制，实现升压、搅拌、静置、击穿检测、数据计算、存储与打印等全流程自动化。测试过程中无需人工干预，大大提高了工作效率。

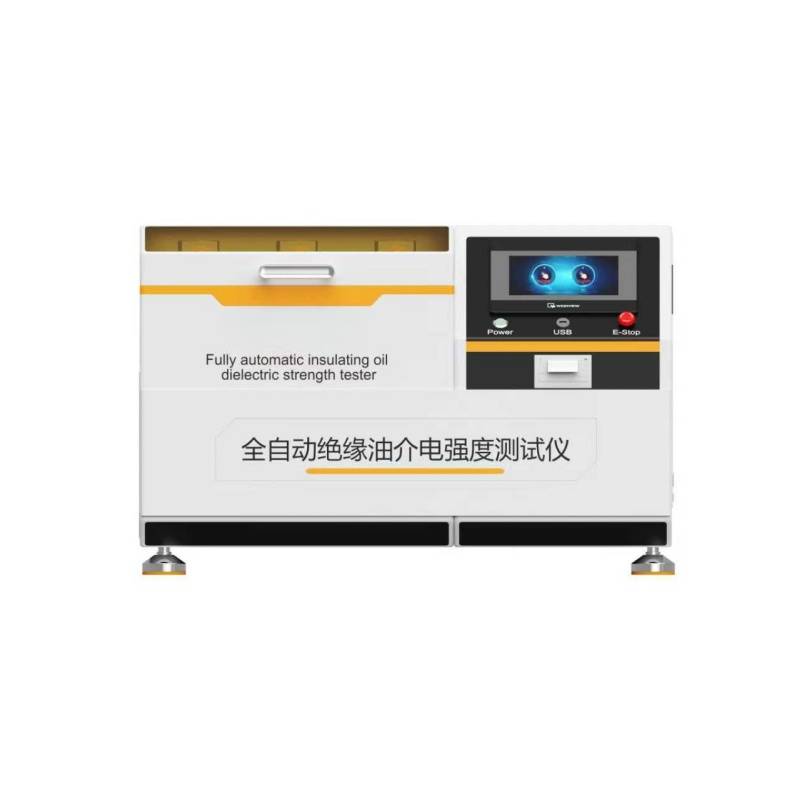

全自动绝缘油介电强度测试仪

二、核心功能

全自动测试：

支持预设测试次数（如1-9次），自动完成多次测试并计算平均值。

自动升压、搅拌、静置、击穿判断及数据记录，减少人为误差。

安全保护机制：

过压保护：当测试电压超过设定值时，自动切断高压输出。

过流保护：检测到击穿电流时，立即停止升压并回零。

短路保护：防止高压回路短路对设备造成损坏。

自动回零：测试完成后自动将电压降至零，确保操作安全。

数据记录与输出：

内置存储器可保存多组测试数据（如100组），支持掉电保持功能。

配备微型打印机，可打印测试结果（包括每次击穿电压值及平均值）。

部分型号支持RS232接口，可将数据上传至计算机进行进一步分析。

多标准兼容：

符合国际标准（如IEC 60156）和中国国家标准（如GB/T 507），支持自定义测试参数，满足不同用户的测试需求。

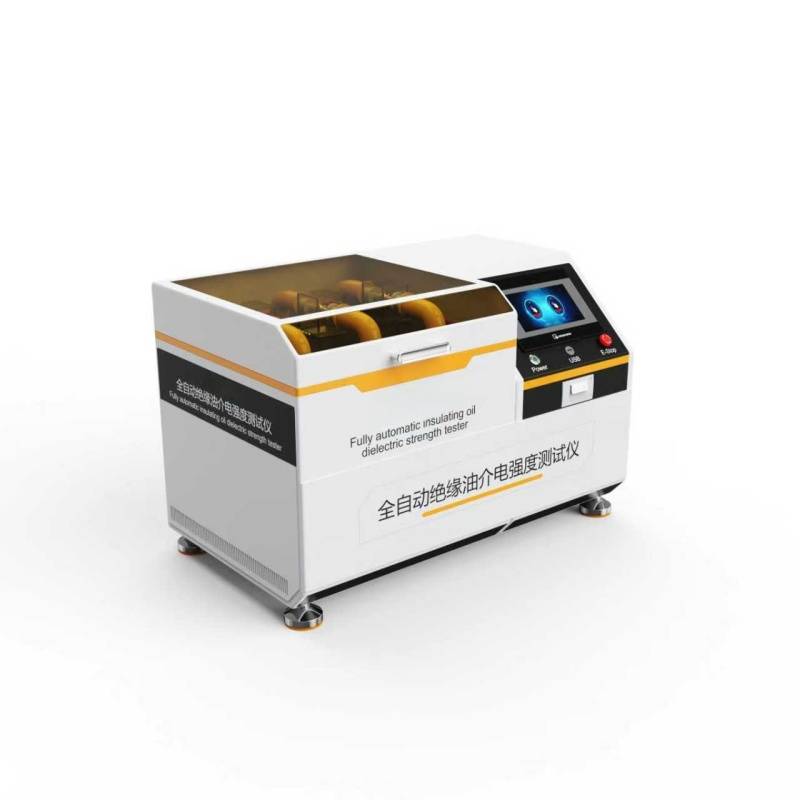

全自动绝缘油介电强度测试仪

三、技术参数

四、应用领域

电力行业：

变压器油、断路器油、电缆油等绝缘油的介电强度检测。

电力设备制造厂、变电站、电力公司的油质监督与预防性试验。

石油化工：

绝缘油生产过程中的质量控制。

石油化工企业的高压设备绝缘油检测。

质量监督检验机构：

对绝缘油产品进行型式试验和出厂检验。

参与绝缘油相关标准的制定与修订。

科研与教学：

高校和科研机构用于绝缘材料性能研究。

电力专业实验教学与技能培训。
