高精度模拟量采集模块是物联网(IoT)系统中“信号感知-数据转化-联网传输”的核心组件，其功能围绕“精准采集、稳定处理、灵活联网、智能适配”四大核心展开，既覆盖基础的信号转换需求，又延伸出适配工业、农业、医疗等物联网场景的增值功能。

DAMAI04YD+4DI(4路差分输入-网口+485)

DAMAI06YD(6路单端输入+4DI-网口+485)

DAMAI08YD(8路单端输入+4DI-网口+485)

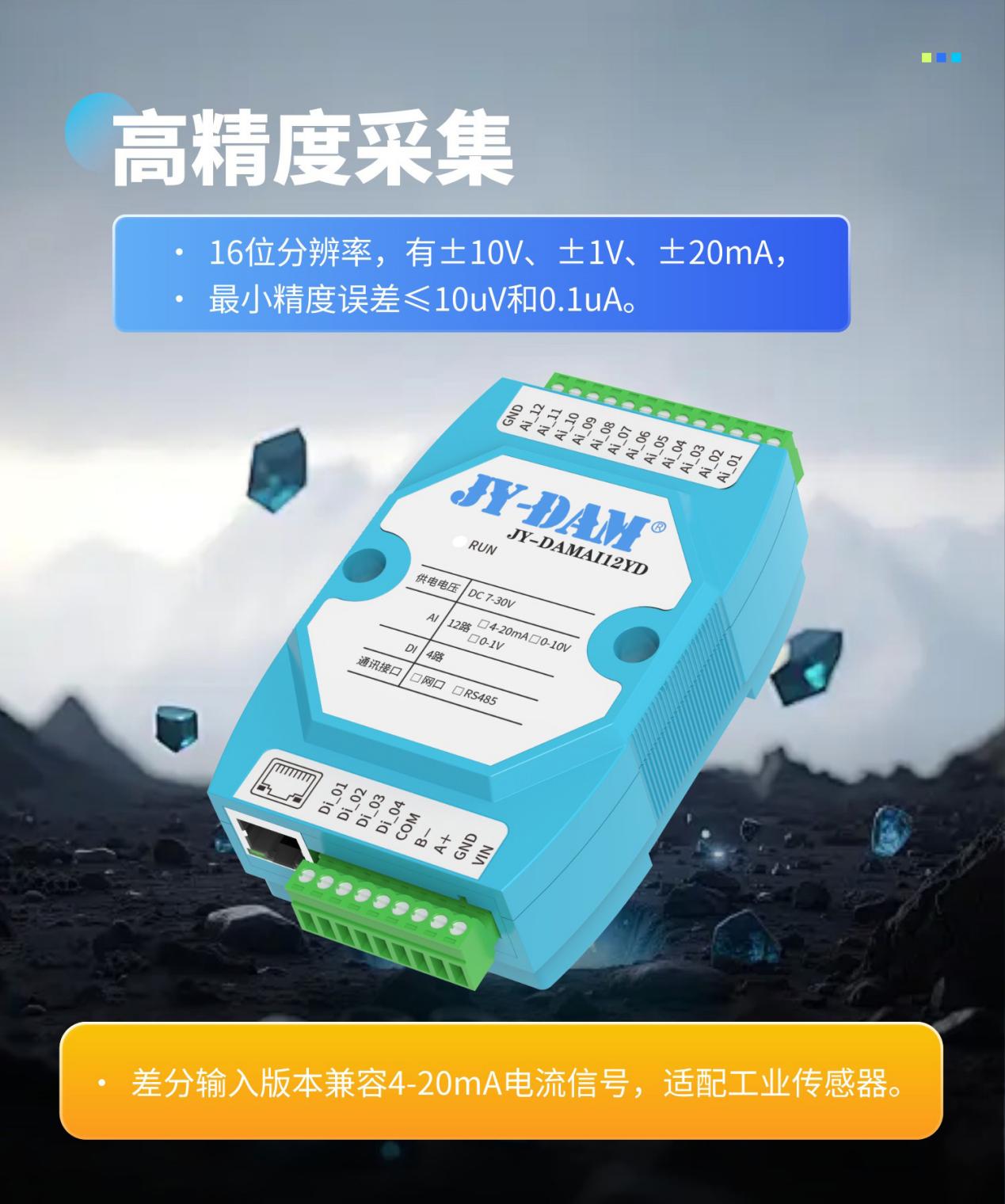

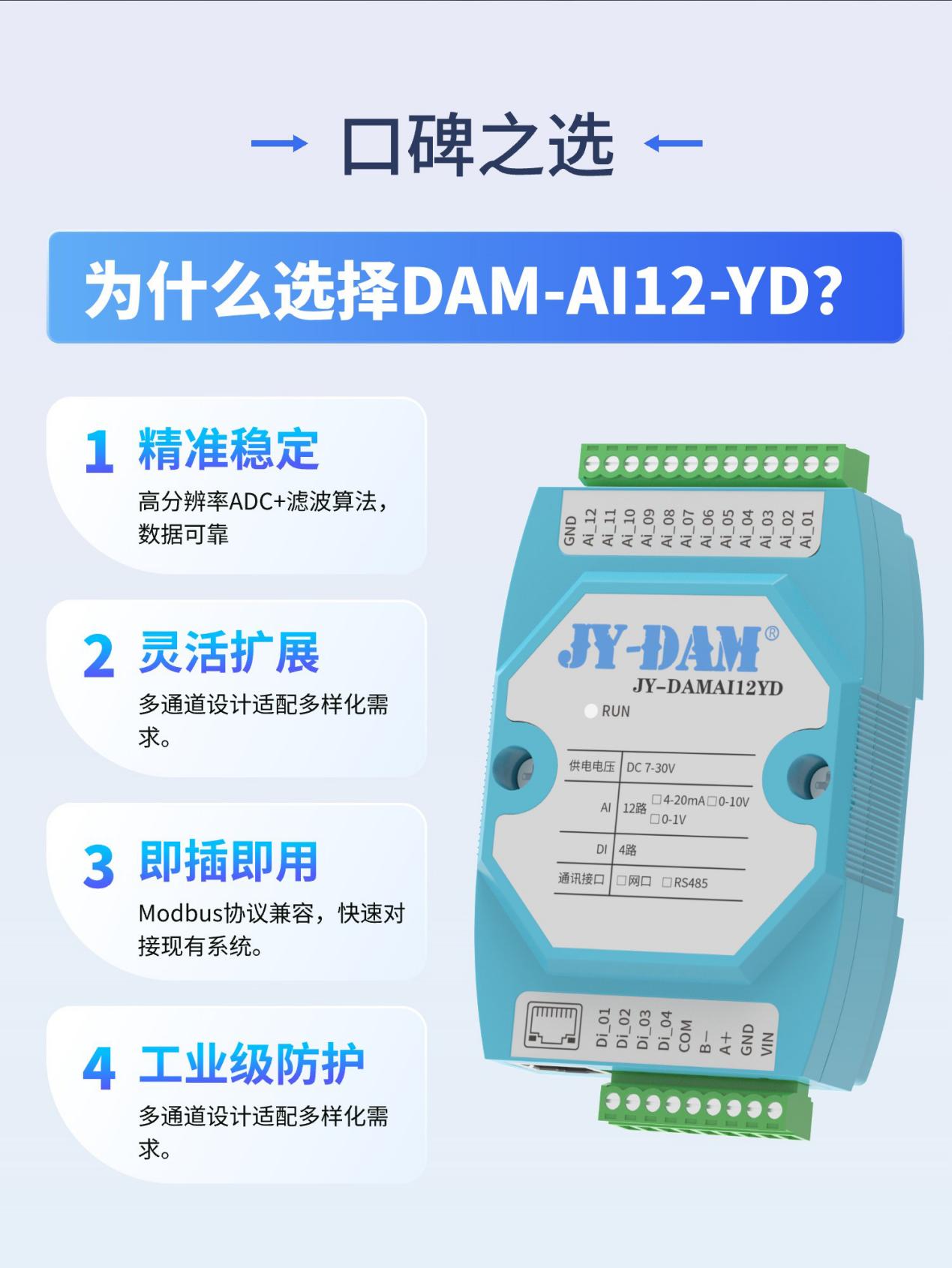

DAMAI12YD(12路单端输入+4DI-网口+485)

模拟量通道：12路单端/6路差分、8路单端/4路差分

数字量通道：4路光耦隔离

分辨率：16位

通信接口：RS485 (ModbusRTU/ASCII)、RJ45 (TCP)

采样速率：2/4/8/16/32/62.5/118/215 SPS每通道可配置

工作电压：DC7~30V

1、信号采集与模数转换

多类型模拟信号兼容采集

- 支持电压信号(0-5V、0-10V、±5V、±10V)、电流信号(4-20mA、0-20mA)、特殊传感器信号(热电偶K/J/T型、热电阻PT100/PT1000、mV级微弱信号);

- 适配工业变送器、环境传感器、医疗探测器等各类模拟量输出设备，无需额外信号转换模块，降低系统复杂度。

高精度模数转换(ADC)

- 采用16位高分辨率ADC芯片，部分高端模块支持32位Δ-Σ ADC，精度可达0.0015%FS(满量程误差);

- 采样率可调(1Hz-1000Hz)，静态信号(如温度)可低速率节能采集，动态信号(如设备振动、瞬时压力)可高速捕捉;

- 温漂补偿功能(≤3ppm/℃)，避免环境温度变化导致的采集误差，适配工业高温车间、户外低温监测等极端场景。

2、数据处理

硬件+软件双重滤波

- 硬件滤波：内置RC低通滤波器，过滤高频电磁干扰(如工业变频器、电机产生的杂波);

- 软件滤波：支持均值滤波、中值滤波、滑动滤波算法，可通过配置工具自定义滤波参数(如均值滤波窗口大小)，消除信号抖动(如流体压力波动导致的瞬时异常值)。

量程校准与线性修正

- 支持零点校准(如4mA对应0℃)、满量程校准(如20mA对应100℃)，可通过标准信号源手动校准或云平台远程校准;

- 线性修正功能：针对非线性输出传感器(如部分热电偶)，通过内置算法修正数据偏差，确保采集数据与实际物理量一致。

数据格式化与阈值判断

- 自动将ADC原始数据转换为物理量(如温度℃、压力MPa、电流A)，直接输出可读数据，无需后端二次换算;

- 支持自定义阈值设置(上限、下限、区间阈值)，模块本地可实现异常数据判断，减少无效数据上传(如仅上传超阈值的报警数据)。

3、灵活联网与数据传输

多通信接口与协议兼容

- 有线通信：RS485(Modbus-RTU协议)、以太网(Modbus-TCP、TCP/IP协议)，适配工业PLC、本地网关;

- 无线通信：NB-IoT、LoRa、4G/5G、WiFi，支持远程数据上传，适配户外、无布线场景(如光伏电站、农田监测);

- 物联网协议：原生支持MQTT、HTTP/HTTPS协议，可直接接入主流云平台，无需额外协议转换网关。

多通道扩展与同步采集

- 基础通道数：4/8/16通道，支持级联扩展(如16通道模块可扩展至64通道)，适配多传感器集中采集场景(如车间10台设备的温度监测);

- 同步采集功能：多通道采集时间差≤1ms，适用于需要同时获取多个物理量的场景(如电机振动+温度+电流同步监测，分析设备运行状态)。

4、闭环控制与联动

数字输出(DO)联动控制

- 部分模块集成2-4路DO输出(继电器/晶体管输出)，可根据采集数据触发本地控制(如温度≥80℃时，DO输出控制散热风扇启动);

- 支持联动逻辑自定义(如“压力≥1.5MPa且持续5秒”触发报警输出)，无需依赖云端或PLC，降低控制延迟。

云端远程控制与指令下发

- 支持云平台远程配置模块参数(采样率、滤波方式、阈值、通信参数)，无需现场操作;

- 可接收云端控制指令，触发模块DO输出或调整采集策略(如云端下发“提高采样率”指令，捕捉设备异常细节)。

5、运维管理

设备自诊断与状态反馈

- 内置自诊断功能，实时监测模块供电、ADC芯片、通信接口、传感器连接状态，异常时输出报警信号(如传感器断线报警、通信故障报警);

- 模块运行状态(电压、温度、工作时长)可上传至云平台，便于运维人员实时掌握设备健康状况。

防浪涌与抗干扰设计

- 输入信号端、电源端、通信端均具备防浪涌保护(±2kV)、过压过流保护，避免工业现场电压波动或雷击损坏模块;

- RS485隔离设计，抗干扰能力强，适配工厂、变电站等强干扰环境;

日志记录与数据追溯

- 支持采集日志、报警日志、配置日志记录，日志可本地导出或上传云端，便于故障排查(如追溯异常数据产生的原因);

- 历史数据缓存功能，断网后不丢失关键数据，联网后自动同步;

分辨率：决定采集精度(1位=满量程/2^n)，≥24位(如24位模块，0-10V量程下精度达0.001V);

采样率：决定能否捕捉动态信号变化，动态信号≥100Hz，静态信号≥1Hz;

输入阻抗：影响信号衰减(阻抗越高，衰减越小)，电压信号≥1MΩ，电流信号≤100Ω;

温漂：环境温度变化导致的误差，≤5ppm/℃(工业级高精度模块);

通信协议：数据传输的“语言”，工业场景：Modbus-RTU;物联网：MQTT/HTTP;

1. 工业物联网(IIoT)监测

工厂设备振动监测、管道压力监测、车间温湿度监测;24位高精度模块+4-20mA压力传感器+LoRa网关+云平台。实时采集设备运行数据，预测性维护，减少停机时间。

2. 智能农业

大棚土壤湿度、光照强度、CO₂浓度监测;16位模块+电压型传感器+NB-IoT通信+农业云平台。根据采集数据自动控制灌溉、通风设备，提升作物产量。

3. 医疗设备

医疗监护仪生命体征采集(如血压、心率模拟信号);24位高精度模块+差分输入功能+以太网通信。高分辨率确保生命体征数据准确，支持医疗设备互联互通。

4. 能源监测

光伏电站电池板电压/电流采集、电网负荷监测;24位模块+电流互感器+RS485/以太网+能源管理平台。精准统计发电量、能耗数据，优化能源分配。
