‍在射频系统中，射频振荡器主要用于生成重复波形的电路。为了实现对波形重复速率的控制，振荡器一般采用锁相环（PLL）进行选频。锁相环（PLL）的工作原理是将振荡器输出与参考信号相比较，并根据相位差生成控制电压，并将该控制电压“锁入”输出信号的相位中。今天我们来了解锁相环的构成元件。

锁相环是一种利用使压控振荡器（VCO）输出信号与参考输入信号的相位同步的负反馈系统，将输出信号相位锁定至输入信号相位的电子电路。锁相环既可以为模拟电路，也可以是数字电路，而且结构类似，均由以下四个基本元件构成：

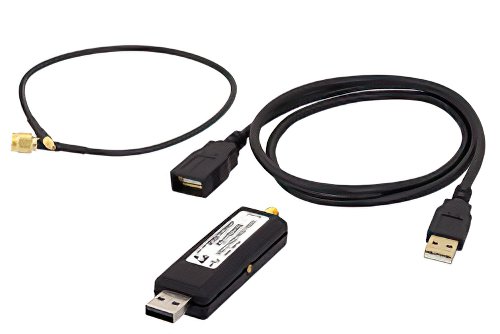

USB 频率合成器，锁相环 （PLL），35 MHz ~4.4 GHz ，SMA

相位比较器/鉴相器：对两个输入信号的相位进行鉴定和比较，并根据这两个信号的相位差生成电压；

环路滤波器：对相位比较器的输出进行滤波，以滤除来自压控振荡器（VCO）线路的信号，并通过消除高频分量及上述相位差信号中的直流分量而提高锁相环稳定性;

压控振荡器（VCO）：在相位比较器/鉴相器输出的相位差信号的控制下，生成输出射频信号；

反馈路径：可包括分频器，用于将环路的工作频带与提供给鉴相器的输出信号频率相分离。

锁相环用于许多射频应用，而且是包括无线电接收机、测试设备、解调器及频率合成器在内的各种射频设备的必需部件。
