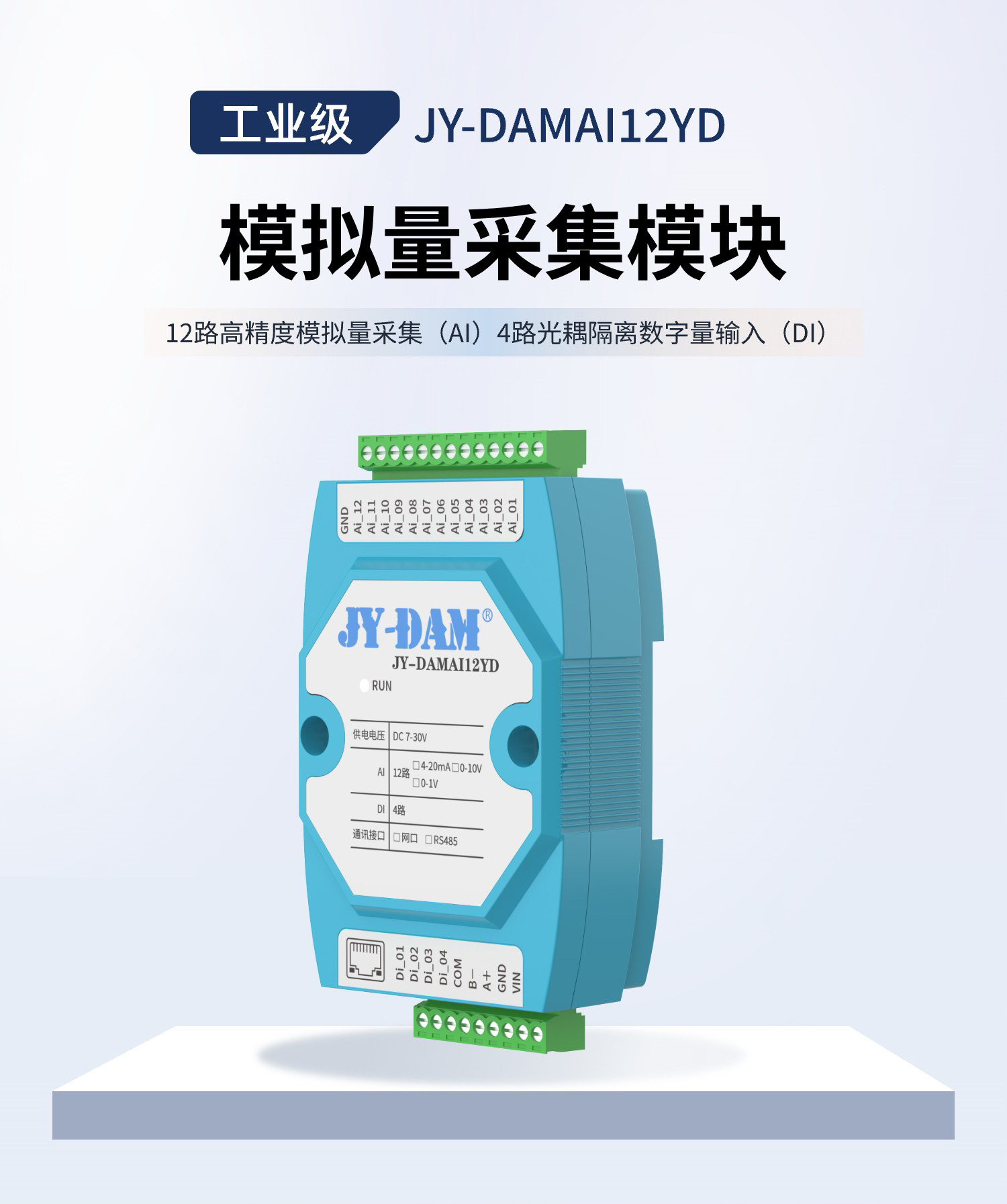

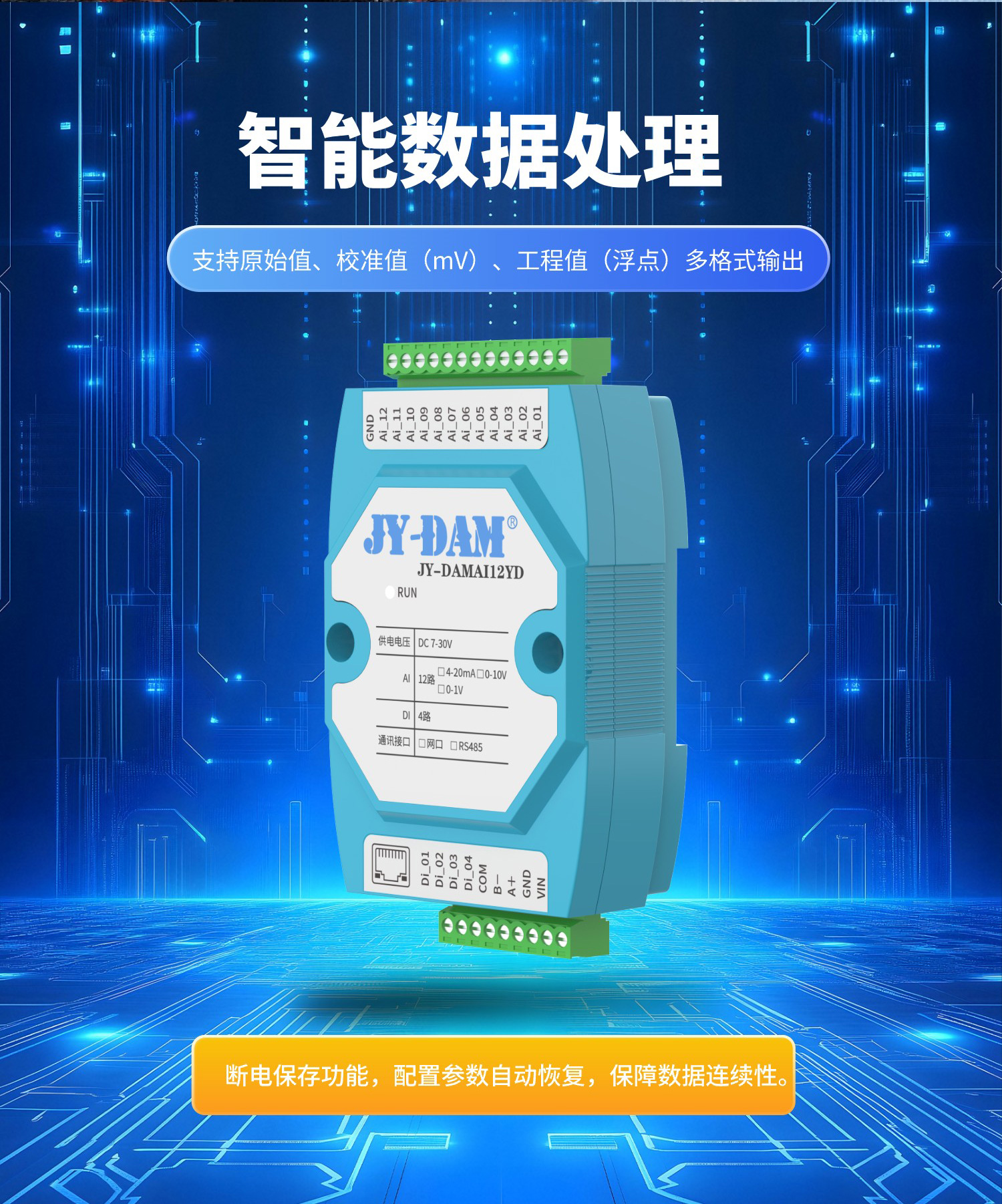

高精度模拟量采集模块是物联网(IoT)系统中连接物理世界与数字平台的核心组件，主要用于将温度、压力、电流、电压等连续变化的模拟信号，转化为计算机可识别的数字信号，广泛应用于工业控制、智能监测、物联网终端等场景。

模拟量采集模块的核心是“信号转换+数据传输”：

1.信号采集：通过输入端连接传感器(如温度传感器、压力变送器)，接收连续变化的模拟信号(常见类型：电压型0-10V、电流型4-20mA、热电偶/热电阻信号);

2.模数转换(ADC)：通过内置高精度ADC芯片(如16位、24位分辨率)，将模拟信号转化为数字信号(分辨率越高，采集精度越高);

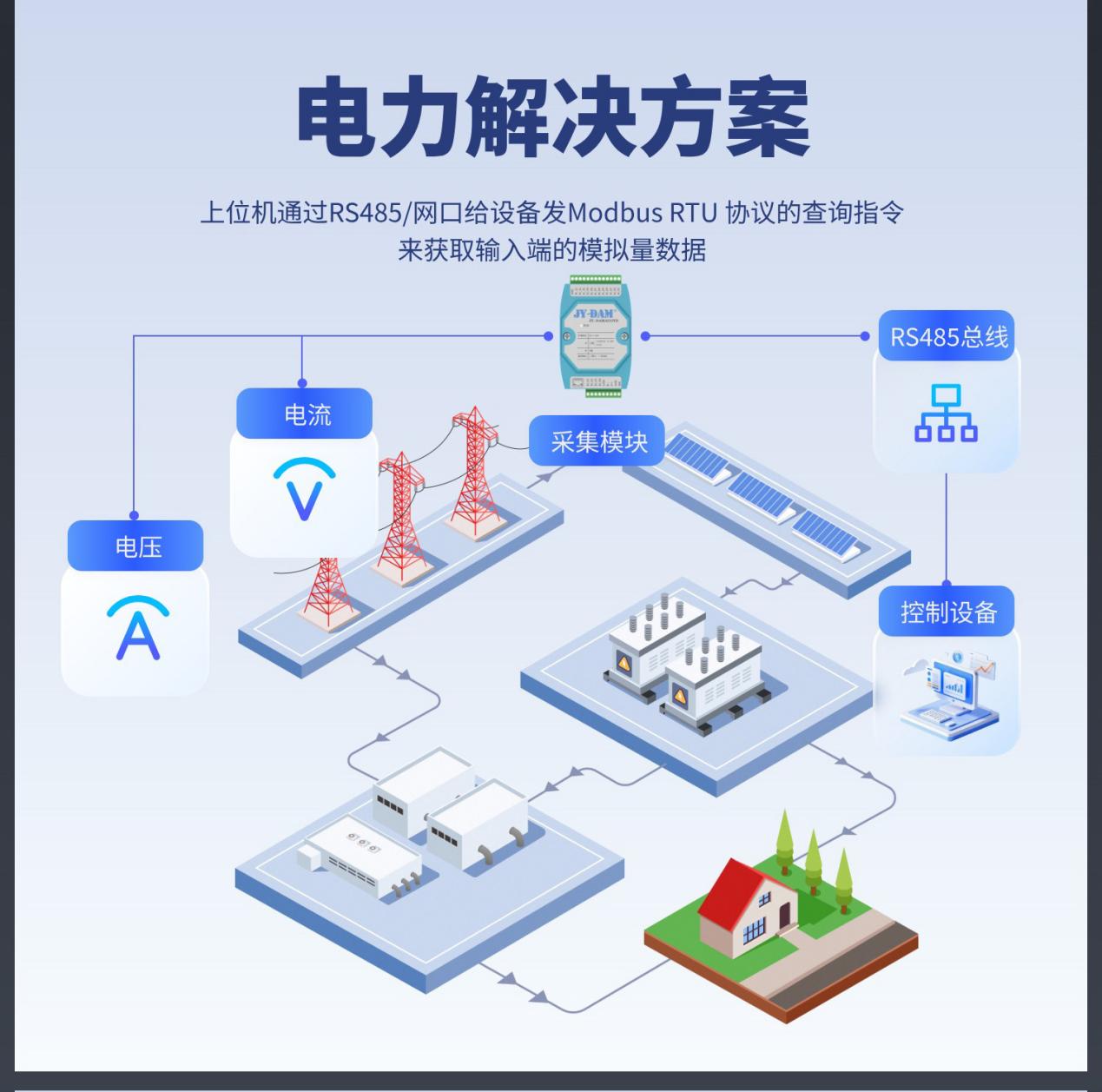

3.数据传输：通过通信接口(如RS485、以太网、LoRa、NB-IoT)，将数字信号上传至PLC、工业网关、云平台，实现数据存储、分析与控制。

1. 前期准备：明确需求与选型(避免选型失误，提升方案适配性)

-明确采集信号类型：

- 电压型(如传感器输出0-5V、0-10V)：适用于低功率、短距离信号;

- 电流型(如4-20mA)：抗干扰能力强，适用于长距离传输(工业场景首选);

- 特殊信号(热电偶K/J型、热电阻PT100)：需选择支持对应信号的模块(如带冷端补偿功能的热电偶采集模块)。

-确认关键参数：

- 分辨率：16位常规精度、24位(高精度场景，如实验室监测、精密制造);

- 采样率：需满足信号变化速度(如动态压力监测需100Hz以上，静态温度监测1Hz即可);

- 通信接口：根据系统架构选择(工业现场常用RS485，物联网远程监测常用NB-IoT/LoRa);

- 通道数：根据传感器数量选择(4通道、8通道、16通道，支持扩展模块)。

2. 硬件接线(核心步骤，需标注注意事项，避免接线错误)

-安全前提：断开所有设备电源，避免带电接线导致模块损坏。

-接线方式：以工业常用“4-20mA电流信号”为例，

-特殊信号接线：

- 热电偶信号：需使用补偿导线，模块端需区分正负极(如K型热电偶红色为正极);

- 电压信号：若信号微弱(如mV级)，需选择带差分输入功能的模块，减少共模干扰。

3. 模块配置(软件调试，适配不同系统场景)

-工具选择：

- 工业PLC系统：通过调试软件配置模块地址、信号类型;

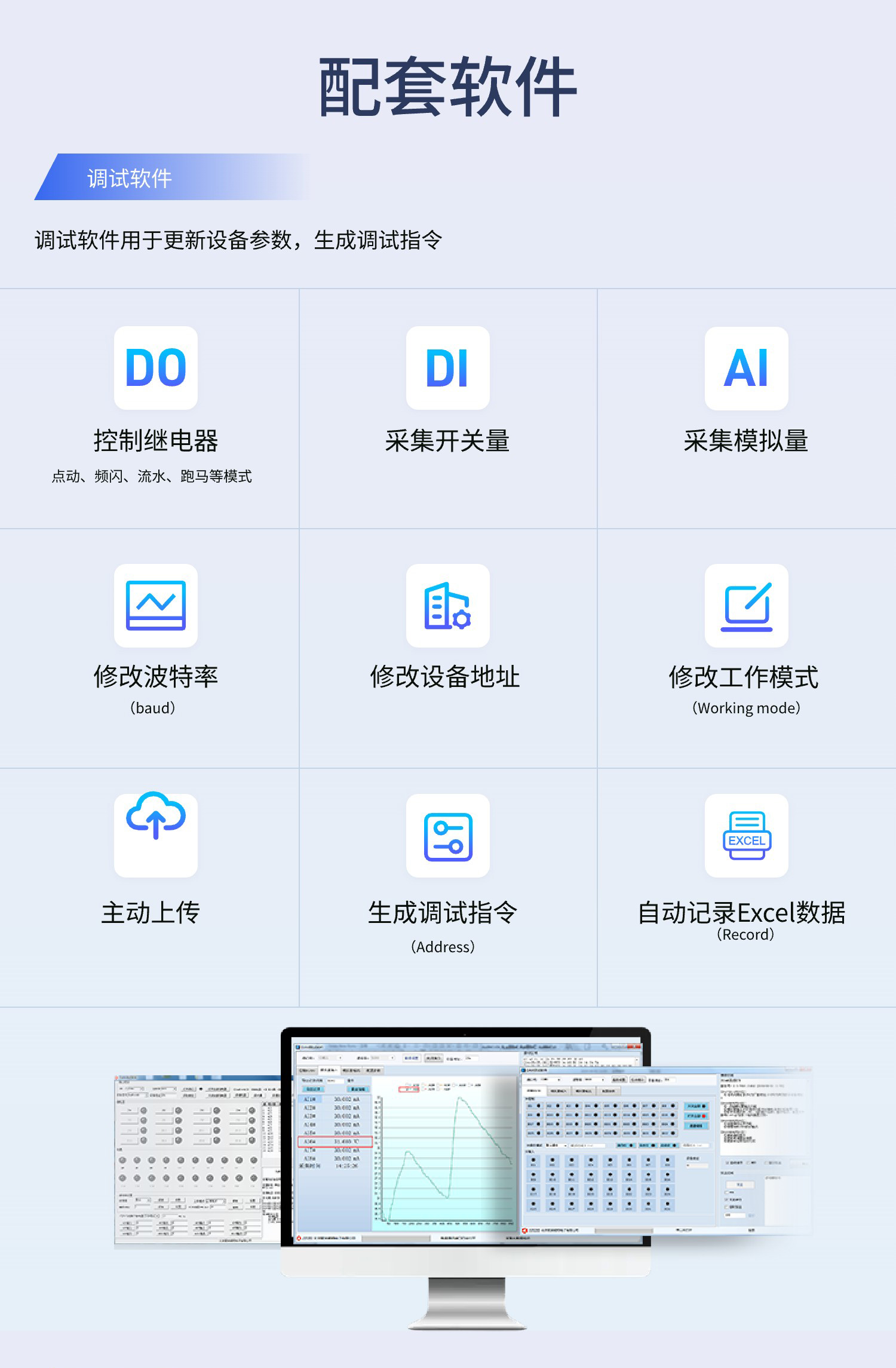

- 物联网系统：通过模块配套软件(如厂商提供的串口配置工具)或云平台，配置采样率、通信参数(波特率、IP地址、物联网卡APN)、数据上传周期。

-关键配置项：

- 信号类型选择：在软件中勾选“4-20mA”“0-10V”等对应类型;

- 量程校准：若采集数据偏差较大，通过软件进行零点校准(接入标准信号源，如4mA对应0℃，20mA对应100℃);

- 通信参数：RS485需统一波特率(如9600bps)、校验位(N-8-1);以太网需配置静态IP或DHCP。

4. 数据采集与应用(落地环节，连接物联网业务场景)

-数据读取：

- 本地读取：通过PLC触摸屏、串口助手查看实时数据;

- 远程读取：通过物联网云平台查看数据曲线、历史记录;

-二次开发：通过模块提供的SDK或Modbus-RTU、MQTT通信协议，将数据集成到自定义系统;

-控制联动：当数据达到阈值时，通过模块输出端或云平台下发指令，继电器、变频器等控制执行器动作。

1.抗干扰措施：

- 模拟信号线与电源线、通信线分开布线(间距≥10cm)，避免电磁干扰;

- 长距离传输(>10米)使用屏蔽双绞线，屏蔽层一端接地;

- 模块接地良好(接地电阻≤4Ω)，减少共模干扰。

2.电源适配：

- 严格按照模块规格供电(如24V DC±10%)，避免电压过高烧毁模块;

- 多通道同时采集时，确保电源功率充足(每通道功耗约5-10mA)。

3.校准维护：

- 新模块使用前进行零点校准，定期(如每年1次)用标准信号源校准，确保精度;

- 恶劣环境(高温、高湿、多粉尘)下，定期检查模块接线端子，防止氧化松动。

4.协议兼容性：

- 物联网场景中，优先选择支持MQTT协议的模块，便于接入主流云平台;

- 工业场景中，Modbus-RTU协议兼容性最强，可直接对接多数PLC和网关。
