1. 设置网关采集ProfinetIO从站设备数据
2. 把采集的数据转成CCLink IE Field Basic协议转发给其他系统。
网关工作原理VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：
1. 仰科网关。支持采集Profinet IO从站设备数据，CCLink IE Field Basic协议转发。
2. 电脑。IP设置成192.168.1.198，和网关在同一个网段。
3. 网线、12V电源。
1. 把Profinet IO从站连接到电脑上，电脑和Profinet IO从站在同一个网段，电脑能ping通Profinet IO从站设备IP地址。
2. 使用打开proneta软件。

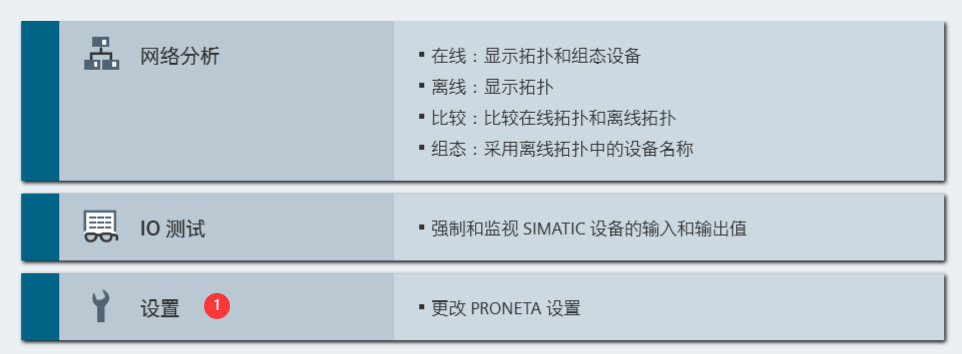

3. 点击设置。

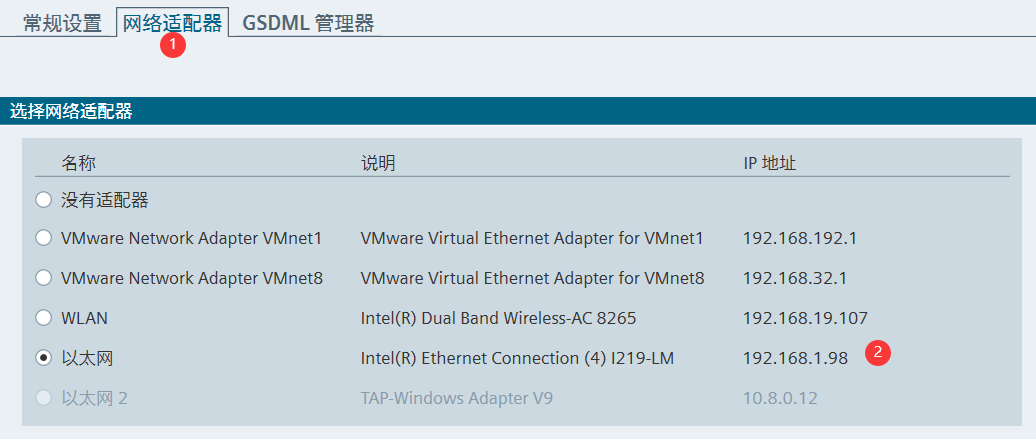

4. 点击“网络适配器”，选择电脑上和profinet IO设备连接的网卡。

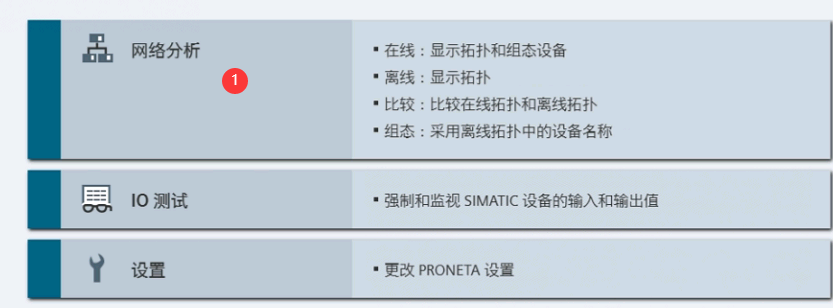

5. 返回主页，点击网络分析。
6. 点击1处，软件会自动搜索从站信息，有结果会在2显示，3,4是设备信息。记录设备的：名称，IP地址，供应商名称，固件版本等信息，这些信息在配置网关时会使用。
7. 读取插槽信息。如下设备有3个插槽。插槽0是设备Type信息“BACICV1.4”，插槽1对应网关中的slot1，信息为DI 8 bytes，插槽2对应网关中的slot2，信息为DO 8 bytes。其他的gsd文件按照相应方式进行配置。
8. 完成以上信息后，把以上参数配置到网关中。
9. 一些情况下，在proneta_3_2_0_0\GSD目录下会生成设备的GSD文件，可以把生成的GSD文件导入到网关中，如果没有，则导入用户提供的GSD文件。
1. 安装VFBOX Studio软件。打开软件后，点击新建工程，设备类型选择实际网关的型号。参考网关背面标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.
2. 点击“新建设备”，驱动类型选择如下：
3. 导入设备的GSD文件，获取Profinet IO从站的信息。设备类型信息（BACICV1.4），设备名称（robot2），设备的IP地址。

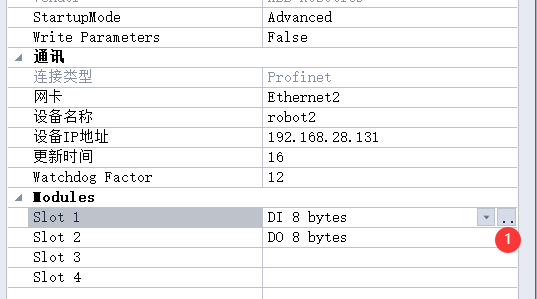

4. 导入后，双击设备名称，弹出设备属性对话框。
StartupMode
Advanced：GSD文件V2.3（含2.3）之后版本
Legacy：GSD文件V2.3之前版本
Write Parameters
点slot的最右边，如果slot有弹出对话框，则设置为true，否则设置为false
网卡
网关连接profinet设备的网口号
设备名称
Profinet从站设备的名称
设备IP地址
Profinet从站设备的IP地址
更新时间
默认16ms。数据更新时间。
Slot1-。。。
采集数据的槽号，添加好槽号后，可以看到下面采集数据的地址。
5. 添加要采集的数据。DI或者Input的读写控制是“读”， Do或者Output的读写控制是“写”，
6. 配置完成后点击菜单“下载”，把工程下载到网关里。
7. 点击菜单“查看数据”，查看网关采集到的数据。可以双击“写”属性的标签，发送数据给设备。
1. 点击菜单，服务-CCLink IE Field Basic。启用设置成Yes。
2. 把要转换的变量添加到对应的分类中。
3. 设置完成后，点击“下载”，把工程下载到网关中。
4. 其他设备就可以通过CCLink协议读取网关的数据。
1. 网关的网口接到PLC的CCLinke IEF Basic接口，不能接其他接口。
2. 电脑上打开 “GX Works2”软件。
3. 新建PLC的工程，或者打开已有工程。点击plc参数。
4. 依次点击“内置以太网端口设置”-“CC-Link IEF Basic设置”
5. 依次操作如下1，2，3处的设置，然后点击“网络配置设置”
6. 点击“连接设备自动检测”就可以获取到网关的信息，如网关的IP地址，起始点的设置。如果没有搜索到网关信息，先检查一下网关和PLC是否已经连接。也可以点击4处，手动添加。
7. 在上图的模块上点击右键，选择“在线”- “反映从站的通信设置”。在弹出的对换框中选择“是”。
8. 关闭以上窗口。点击“设置结束”，不能点“取消”，否则设置不生效。
9. 完成以上设置后，点击菜单“在线”-“PLC写入”，将组态下载到PLC中。
10. 下载完成后，PLC断电重启，才能生效。
11. 点击以下菜单。
12. 输入此前设置的软元件名，查看网关里的数据。
1. 网关中导入GSD文件后，需要选择采集数据的slot。打开设备属性的配置窗口。
2. 如下导入某个GSD文件后，设备的数据分布在以下数据块中。比如，要采集的数据在Input Float32，则选择此数据块。此处的选择要和proneta软件上读取的插槽保信息持一致。

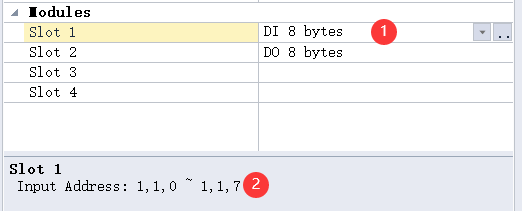

3. 选中后，可显示此数据块的数据地址。如下图中的1区。有时候数据地址特别多，可点击2，然后打开一个文本文件，粘贴，就可以看到完整的数据地址。
4. 获取到数据地址和类型后，就可以添加要采集的数据。

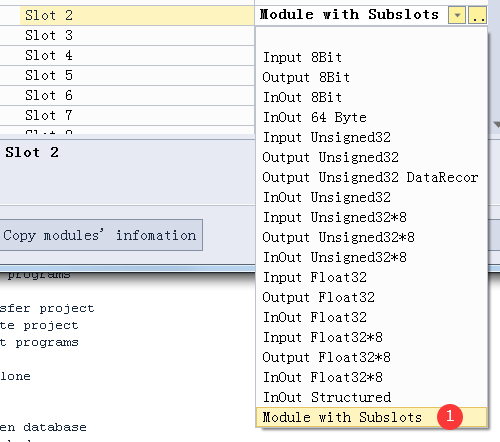

1. 有些GSD文件比较复杂，具有子槽号，按如下顺序操作。

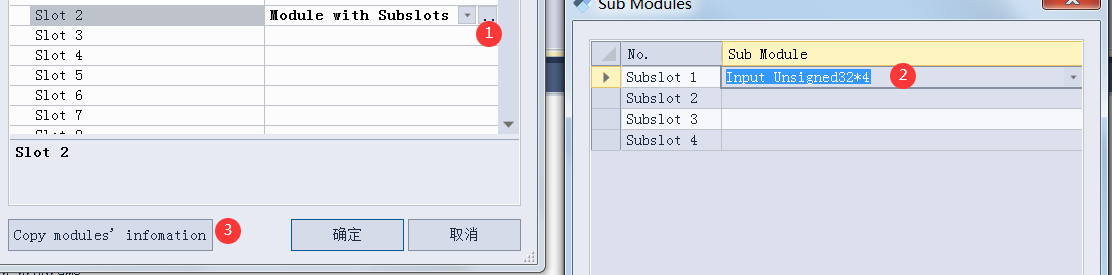

2. 按如下顺序选择，选择后，点击3，复制地址信息到文本文件。从中获得数据的地址。
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：
1. 不需要修改设备里的程序。
2. 不影响设备原有的工作方式和功能。
3. 只需要简单的配置就可以实现功能需求。
4. 设备长期稳定工作。
5. 网关运行架构如下
