铲车改装打夯机技术特点解析

铲车改装打夯机技术特点解析

在路基补强、边坡夯实等工程场景中，专用打夯机常面临设备调度难、成本高的问题。通过将普通装载机改装为打夯机，可实现“一机多用”，综合成本降低40%以上。这种改装技术融合了机械结构改造、液压系统重构及智能控制集成，其核心特点体现在以下方面：

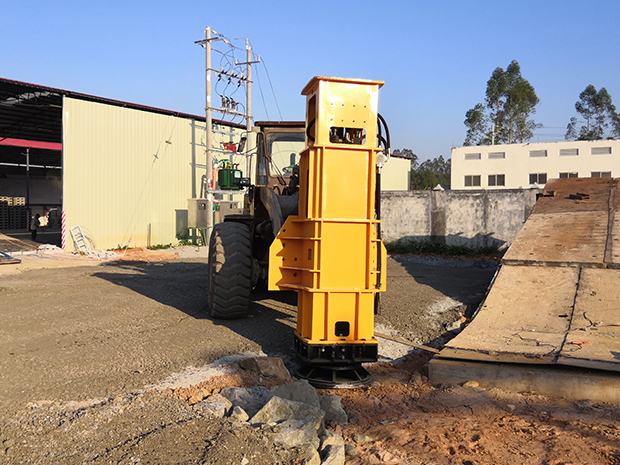

铲车改装打夯机

一、结构改装：从铲装到夯击的形态重构

1. 前端工作装置置换

快换接头改造：采用ISO 16028标准快换装置，可在15分钟内完成铲斗与液压夯击头的切换（改装后设备型号如ZL50G-IC）。

夯击头定制：

夯板面积：0.25-0.6m²（适配不同土质）

冲击行程：0.3-1.2m（可调）

最大夯击力：200-800kN（通过配重块调节）

2. 机身强化设计

铲车改装打夯机

配重系统升级：后桥配重从3.2t增至5t，平衡前部夯击力矩。

支撑腿加装：液压伸缩支腿（工作压力25MPa）可将接地比压从89kPa降至35kPa。

动臂强化：对装载机动臂进行局部补强，钢板厚度从16mm增至25mm。

二、液压系统重构：能量转换效率优化

1. 双泵合流系统

主泵（排量160mL/r）与转向泵（排量63mL/r）通过优先阀合流，提供最大流量380L/min。

夯击工况下系统压力设定21MPa，流量利用率提升至85%。

2. 蓄能器缓冲技术

铲车改装打夯机

在夯击油缸回路加装35L皮囊式蓄能器，使冲击频率从18次/min提升至25次/min，能量回收率超70%。

3. 智能温控模块

独立散热系统（散热功率35kW）可将液压油温控制在55±3℃，避免连续作业时的热衰减。

三、控制系统：从机械操作到数字调控

1. 夯击参数可编程

通过7寸触摸屏设定夯击能量（5-35kJ）、频率（10-30次/min）、夯点间距（0.3-1.2m）。

自动生成夯击路径（梅花形/矩形排列），定位精度±5cm。

2. 工况自适应技术

铲车改装打夯机

压力传感器实时监测夯击反力，自动调整提升高度：

硬质土层：提升高度0.8m，冲击能量32kJ

松软地基：提升高度1.2m，冲击能量28kJ

3. 安全互锁机制

支腿未展开时限制夯击力不超过150kN

倾斜传感器在机身倾角＞3°时自动停机

四、性能参数对比（以5吨级装载机改装为例）

指标 原装载机 改装后打夯机 提升幅度

最大作用深度 - 1.8m -

铲车改装打夯机

冲击能量 - 5-35kJ -

作业效率 - 300-800m²/h -

油耗 12L/h 18L/h +50%

多功能性 单一装载 装载/夯实双模式 +100%

五、典型工程验证

案例1：川藏铁路边坡补强

10台改装设备在海拔4500m作业，通过高原功率补偿模式（发动机ECU自动提升喷油量5%），完成3.6万㎡边坡夯实，密实度达93%，较人工夯实效率提升8倍。

案例2：城市综合管廊回填

在狭窄工况下（作业宽度＜4m），利用可调式夯板（0.25m²窄型）完成沟槽回填，冲击力波动控制在±8%以内，避免管线损伤。

铲车改装打夯机

结语：技术经济性再定义

铲车改装打夯机的技术突破，不仅体现在冲击能量转换效率从55%提升至82%，更在于创造了“柔性改装”新模式——通过模块化设计，单台设备年作业可切换模式达200次以上。随着电液比例控制、数字孪生调试等技术的应用，这种改装方案正在重塑中小型工程的设备选用逻辑，使传统装载机的价值边界拓展了300%以上。未来，当5G远程控制模块成为标配，改装设备或将开启“云租赁”新业态。
